机床用多铰接孔联动连接支架结构

项目分类:通用机械零部件 发布时间:2023-09-05 ID:710380
  • 机床用多铰接孔联动连接支架结构
  • 机床用多铰接孔联动连接支架结构

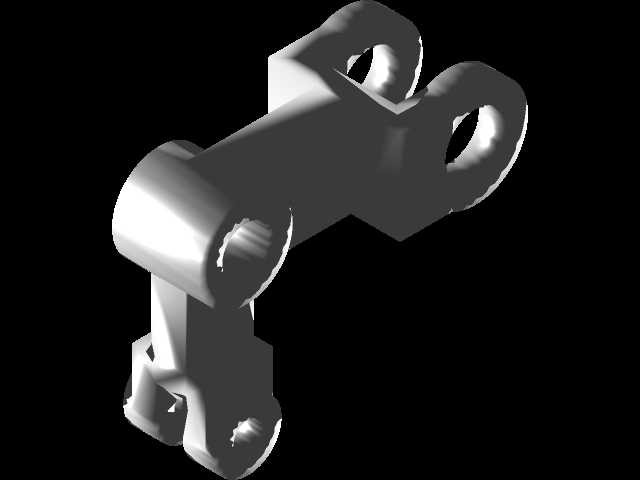

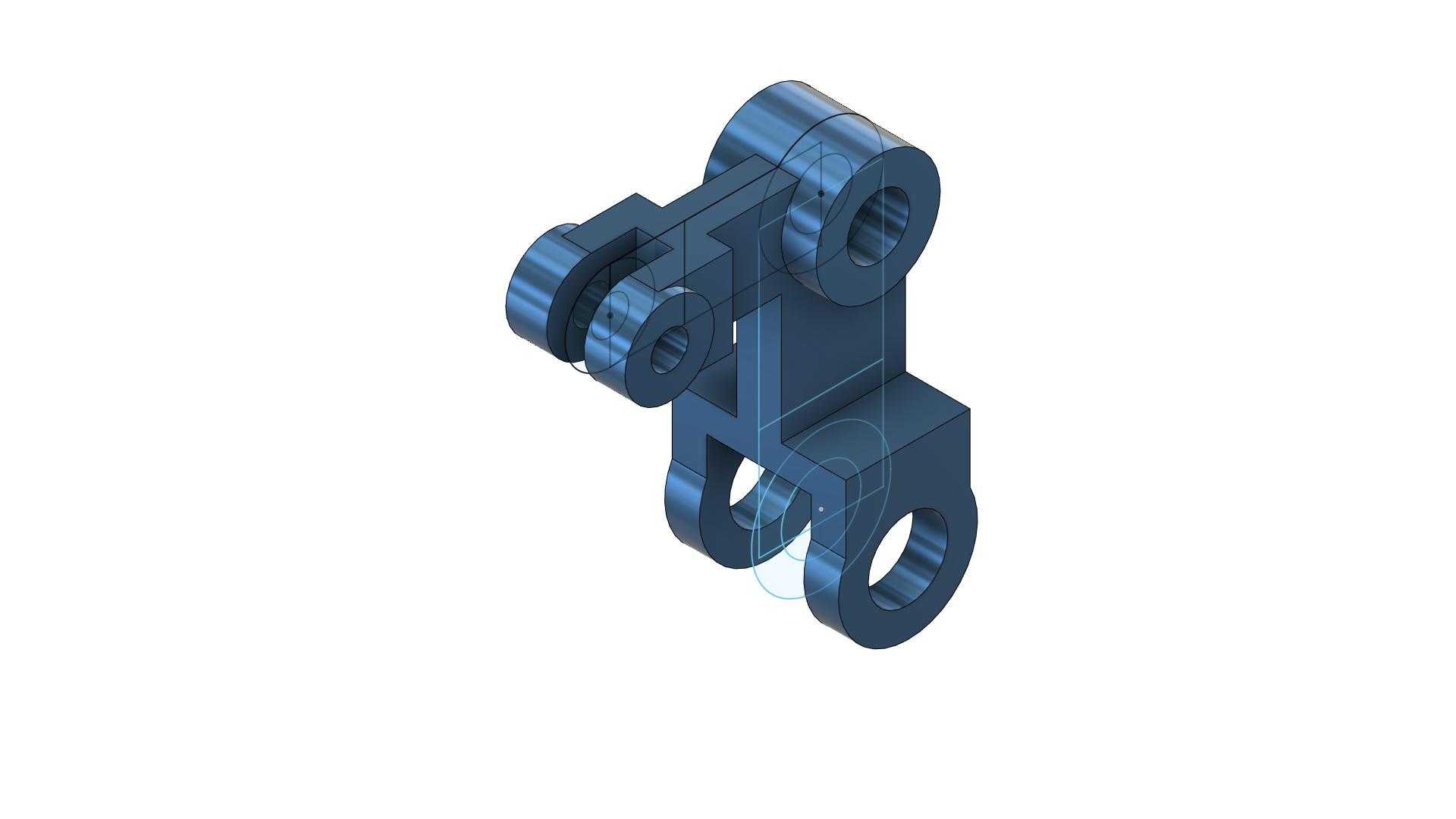

  这类带多组同轴铰接孔的连接支架,主要应用在普通车床数控化改造的进给传动链路中,作为传动杆系与执行滑台之间的中间传力构件,承担运动方向转换、载荷分散传递的核心作用,在CA6140这类传统车床的数控升级场景里,这类支架往往需要适配原有床身的安装孔位,不需要对床身基体做额外的铣削加工,就能完成传动部件的固定,大幅降低改造的施工成本与周期。从结构设计逻辑来看,支架整体采用一体化铣削成型的结构思路,没有采用焊接拼接的方式,主要是考虑到车床运行过程中持续的振动载荷,焊接结构的焊缝位置容易出现应力集中导致的疲劳开裂,一体化结构能让传力路径更连续,各个铰接孔的位置精度在一次装夹加工中就能保证,避免拼接带来的形位公差累积。

  支架上分布的四组铰接孔并非等径设计,上下两组大直径孔用于连接固定端的铰接支座,承担主要的支撑载荷,孔径匹配常规的圆柱销与关节轴承配合尺寸,安装时可以直接选用标准规格的免维护关节轴承,不需要额外定制轴套;中间两组小直径孔用于连接传动侧的连杆构件,传递进给方向的推拉力,孔位的中心距严格匹配传动连杆的行程参数,保证运动过程中不会出现卡滞、死点的问题。在安装边界的设计上,支架的底部安装面做了0.2mm的铣平工艺余量,现场安装时可以根据床身导轨的实际平行度做微量修配,保证支架安装后各个铰接孔的轴线与床身导轨方向保持垂直,避免传动过程中出现附加的侧向力矩,加剧连杆与轴承的磨损。支架的侧壁做了不等厚的加强筋设计,

  在铰接孔对应的受力位置壁厚增加到12mm,非受力的中间区域适当减薄,在保证整体结构刚度满足最大进给载荷要求的前提下,尽可能降低构件自身重量,减少运动过程中的惯性冲击,尤其是在机床做快速进给动作时,较轻的中间连接件能降低伺服电机的动态负载,提升进给响应的速度。从实际使用场景来看,这类支架除了车床数控改造之外,也可以用在专用机床的上下料机械手的铰接臂位置,作为臂段之间的连接构件,只需要根据实际的载荷需求调整铰接孔的直径与中心距参数,就能适配不同负载等级的机械手结构。设计过程中需要重点关注各个铰接孔的同轴度公差,同一轴线上的两组孔同轴度要控制在0.02mm以内,否则穿轴之后会出现转动卡涩,运行一段时间后会出现轴与孔的偏磨,

  大幅缩短构件的使用寿命;孔的内表面粗糙度要达到Ra1.6,满足关节轴承压装后的配合要求,避免粗糙度太高导致轴承压装时出现内圈变形,影响转动灵活性。另外支架的所有棱边都做了R2的圆角处理,一方面是去除加工后的锐边毛刺,避免安装过程中划伤操作人员,另一方面圆角结构能缓解棱边位置的应力集中,在承受交变载荷时不会在棱边位置萌生疲劳裂纹。在装配逻辑上,支架安装时需要先将关节轴承压入对应的铰接孔内,再通过销轴分别连接固定端与传动端的构件,安装完成后需要手动盘动传动链路,检查整个运动行程内是否有卡滞点,确认转动灵活后再锁紧销轴上的定位螺丝,运行初期需要定期检查铰接位置的润滑状态,及时补充润滑脂,避免干摩擦导致的构件磨损。
