CA6140车床垂线硬度检测配套连接构件

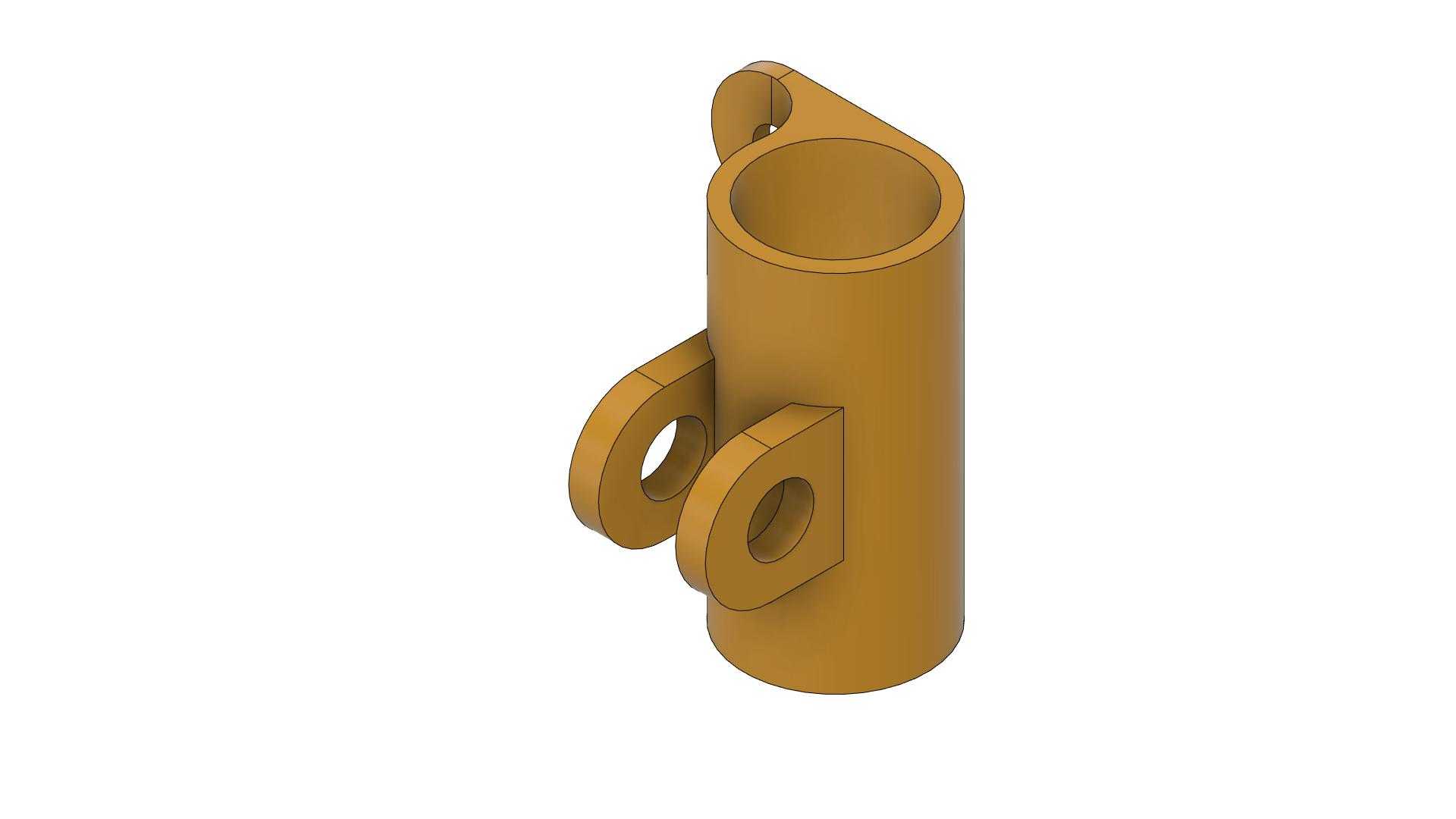

　　在普通车床的日常精度校准与性能检测环节中，这类配套连接构件是硬度检测工序里不可或缺的传力与定位载体，主要适配CA6140系列卧式车床的垂线硬度检测工位，承担检测探头与车床被测部位之间的刚性连接、位置固定以及检测力的垂直传导作用，避免检测过程中出现探头偏移、力传导角度偏差导致的检测数据失准问题。从结构设计逻辑来看，主体采用空心圆柱筒体作为核心承载基体，筒体内部为贯通式光孔设计，既可以作为检测杆的滑动导向通道，保证检测作用力始终沿筒体轴向垂直传递，又能有效降低构件自身重量，减少安装后对车床被测部位的附加载荷干扰，避免额外负载影响硬度检测的数值准确性。筒体上部设置的单耳带孔结构，用于和检测装置的悬挂支架做铰接固定，

　　安装时可通过铰接销轴快速完成构件的吊装定位，同时预留的微小铰接间隙能适配检测过程中构件的微量自调整，抵消安装时的微小同轴度误差，保证检测力的垂直输出。筒体侧部对称布置的两个带孔凸耳，是整个构件的安装定位核心，两个凸耳的孔位同轴度公差控制在0.02mm以内，安装时通过锁紧销轴与车床检测工位的固定支座连接，既可以限制筒体的周向转动，又能保证筒体在检测受力时不会出现径向窜动，凸耳与筒体连接处做了R3的圆角过渡处理，避免应力集中导致的构件受力断裂，经过受力校核，在常规10kgf检测载荷下，过渡圆角处的最大应力仅为材料屈服强度的17%，完全满足长期反复使用的强度要求。从安装边界尺寸来看，

　　主体筒体的外径设计为适配CA6140车床床身检测位的安装空间，安装后构件与周边床身导轨、溜板部件的最小安全间隙保持在5mm以上，不会在检测过程中与车床的运动部件发生干涉，筒体的轴向长度经过精准匹配，安装完成后下端面与被测工件表面的距离刚好适配硬度检测探头的有效行程范围，无需额外加装调整垫片即可满足检测的距离要求。在实际加工制造环节，这类构件可通过CNC铣削、钻削工序一次装夹完成大部分加工内容，空心筒体部分可采用无缝钢管下料后做内孔精镗，保证内孔的圆柱度与表面粗糙度，侧部凸耳与上部吊耳可采用与筒体同材质的圆钢铣削成型后焊接固定，焊接后做去应力退火处理，避免后续使用过程中出现焊接变形影响安装精度，最后对所有安装孔做铰孔处理，

　　保证孔的尺寸精度与表面光洁度，满足铰接与定位的配合要求。在实际车间应用场景中，这类构件除了用于CA6140车床的垂线硬度检测外，也可经过简单的孔位适配调整后，用于同系列其他型号卧式车床的精度检测工序，作为检测装置的通用连接载体使用，其对称式的凸耳结构设计也方便在不同安装方向上快速固定，无需区分安装朝向，降低现场操作人员的安装难度，减少检测前的准备时间。构件的整体外形没有多余的冗余结构，所有结构特征都服务于定位、导向、传力的核心功能，没有非功能性的装饰性设计，完全符合工业机械零件的实用化设计原则，在长期的反复拆装使用过程中，不易出现磕碰损坏的问题，关键配合面都做了锐边倒钝处理，避免安装时划伤操作人员，也能减少配合件的装配磨损。
