这套立式罐体类气缸结构,常作为小型气动系统里的缓冲储气单元使用,也可用于教学实训里的零件建模、装配校验与工程图生成练习。实际产线场景中,这类带容腔的缸体多布置在气动执行机构附近,用来稳定支路气压、吸收空压机启停带来的压力波动,避免气缸快速动作时因瞬时流量不足出现爬行、出力不足等问题。

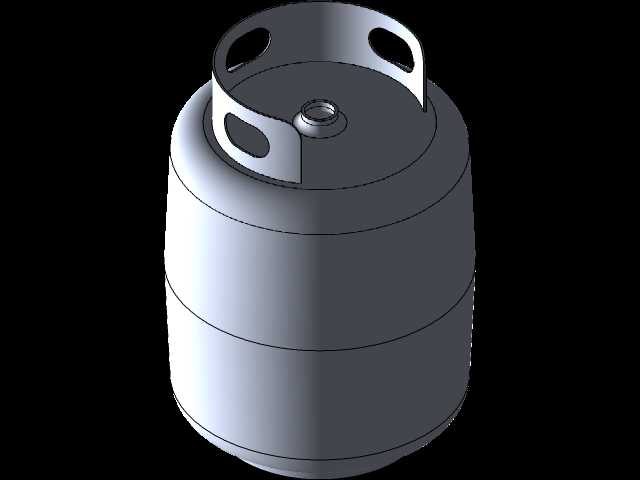

从结构上看,主体采用多层回转体叠加成型:下段为大直径直筒容腔,中段通过环形凸肩过渡,上段收窄形成肩部,顶部预留小直径接口座,可对接快插接头、安全阀或压力表。顶部的一体式提手并非单纯装饰,它在搬运、拆装和实训台架移位时提供握持点,三个镂空区域同时兼顾减重与成型工艺性;若采用钣金或机加工方案,镂空边缘需做圆角过渡,避免应力集中。
建模时先以旋转特征生成主体轮廓,再处理顶部凸台、接口孔和提手安装位。罐体侧壁的环形台阶既可以是卷焊/旋压工艺的成型痕迹,也可以作为加强筋提升薄壁筒体的径向刚度;设计中要控制壁厚均匀性,防止压力循环下局部变形。顶部接口的同轴度需要重点保证,接头装配面应预留密封面或螺纹段,周边小凸台用于增加连接区域的局部厚度。
安装边界方面,这类立式罐体通常以底部平面作为支撑面,布置时要在周围留出接头操作空间和压力表观察空间;若用于移动实训台,提手顶部与上方遮挡物之间应保留手部伸入间隙。侧向没有复杂外伸管路,整体占地接近筒体投影圆,适合在紧凑气动柜或教学工位中摆放。工程出图时需表达总高、筒体外径、接口规格、安装面平面度以及提手镂空位置,容腔类零件还应标注壁厚和耐压相关检验要求,以便后续加工、装配与压力测试衔接。
