CA6140车床阶梯传动轴精密结构

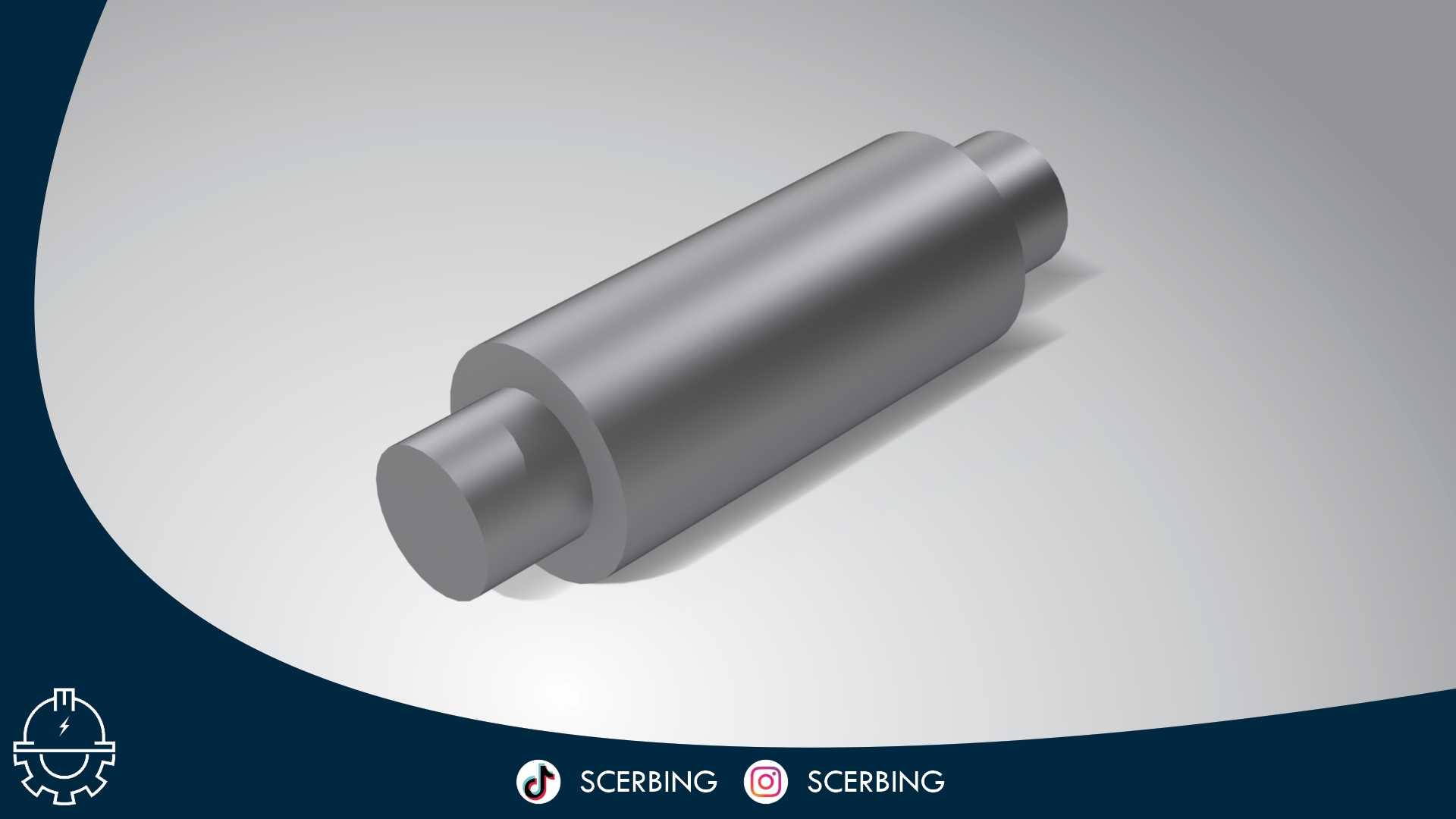

　　该轴类零件适配CA6140普通卧式车床的传动链路，属于两端带同轴轴颈的中间阶梯轴结构，整体为实心回转体构型，中间段为大直径主承载轴身，两端同轴延伸出直径更小的装配轴头，轴肩位置做清晰的台阶过渡，无额外键槽、开孔或异形特征，结构简洁规整，是车床进给箱、主轴箱或者溜板箱内传递旋转扭矩的典型中间传动构件。

　　从实际装机场景来看，这类阶梯轴多用于车床内部齿轮传动副的支撑与扭矩传递，大直径中段可直接套装传动齿轮、隔套或者滚动轴承内圈，两端小轴颈则装入箱体侧壁的轴承座孔内完成径向定位，工作过程中随传动链同步回转，将输入端的旋转力矩平稳传递至下游执行构件，轴肩端面承担轴向定位作用，限制套装零件的轴向窜动，保证齿轮啮合时的齿面贴合度，避免传动过程中出现齿轮偏载、异响或者跳齿问题。

　　结构设计层面完全遵循回转类传动件的工程逻辑：所有轴段保持同一回转中心线，同轴度公差可以直接通过一次装夹车削加工保证，两端轴颈直径一致，既可以适配同型号的标准深沟球轴承，也降低了备件采购与加工的管控难度；中间大轴身的直径放大，一方面提升轴体自身的抗弯截面模量，抑制长轴回转时的挠曲变形，另一方面留出足够的轴向装配空间，可根据传动排布需求在轴身布置不同宽度的传动零件，台阶端面的垂直度直接决定套装齿轮的轴向定位精度，建模时所有回转面均以中心轴线为驱动基准，修改任意轴段直径、长度参数都可以快速联动更新整体构型，方便后续适配不同箱体跨距的改装需求。

　　安装边界方面，轴体总长度由箱体两侧轴承座的安装跨距决定，两端轴颈的伸出长度需匹配轴承内圈的装配宽度，保证轴承压装后端面与轴肩完全贴合，不会出现轴向窜动间隙；轴身各段直径需要和配套齿轮、隔套的内孔尺寸形成过渡配合，装配时可采用热装或者压力压装的方式完成零件固定，轴体两端未设置额外锁紧结构时，可通过轴用弹性挡圈或者锁紧螺母在轴颈端部完成轴向锁止，防止回转过程中套装零件脱出。

　　建模过程中所有轮廓均围绕中心回转轴线构建，无偏心结构，后续工程出图时可直接生成各轴段的直径、长度、圆角过渡尺寸，标注同轴度、圆柱度以及端面跳动形位公差，直接对接车削加工工艺，从毛坯棒料下料、粗车外圆、精车各台阶到后续磨削轴颈的全流程工序都可以依托该三维模型完成工艺排布，也可以提前在虚拟装配环境中校验轴体和箱体内壁、齿轮、轴承的干涉情况，避免实际装机时出现装配干涉、轴长跨距不匹配的问题。
