CA6140车床大直径轮辐式承托盘结构

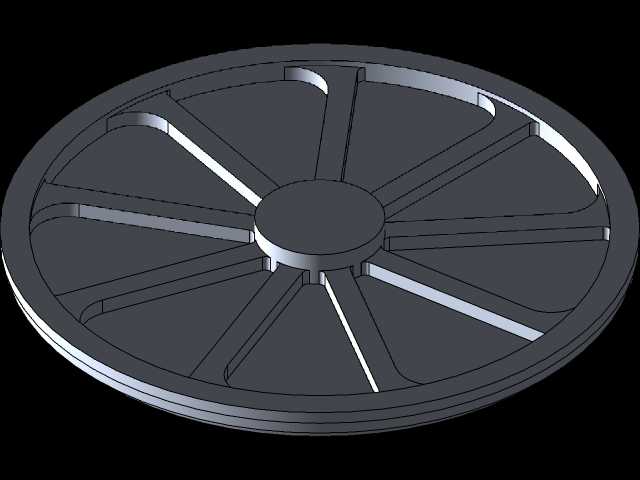

　　该盘体属于CA6140普通车床配套的大直径回转承载构件，整体采用轮辐式布局，外圆轮廓达到980mm，中心轮毂区域直径控制在200mm量级，属于薄幅板与径向加强筋结合的盘类零件。这类结构在卧式车床的工装托架、主轴端防护转盘、大型工件辅助承托工位中较为常见，工作时随主轴或支撑座同步回转，既要承担盘面均布载荷，又要控制自身转动惯量，避免大直径实心盘带来的额外惯量冲击与材料浪费。

　　从结构受力逻辑看，若采用整面实心幅板，980mm直径下盘体自重会显著增加，车床主轴启停阶段的惯性力矩也会变大，对轴承、离合器和传动链都不友好。设计中将盘面拆分为中心轮毂、八根径向辐条和外圈环形轮缘三部分：中心轮毂厚度方向挤压到85mm，形成足够的轴向安装面，可与轴端法兰、定位止口或锁紧螺母配合；辐条区域厚度挤压到30mm，外圈剩余环形幅板挤出到55mm，既保证外缘刚性，又在辐条之间留出大面积镂空。镂空区域不承担主要弯矩，主要作用是减重、便于排屑，也方便操作人员在装夹大型盘类工件时穿过手部或吊具进行调整。

　　建模时先以最大外圆980mm和中心200mm轮廓确定径向边界，再在草图中绘制单根辐条的两侧控制线。辐条靠近轮毂处宽度较大，向轮缘方向逐步过渡，能够把盘面受到的弯曲载荷顺畅传递到外圈环体。顶部朝向操作侧的圆弧凸起半径取60mm，辐条侧边控制线偏移10mm，相邻辐条的周向间距按40mm级尺寸约束，保证八组筋条均匀分布。完成单根辐条轮廓后，通过圆周阵列生成全部筋条，再分别对中心区、辐条和外环区施加不同的拉伸厚度，形成阶梯式截面。

　　盘体侧面并非简单直壁，前视基准面上额外绘制了外缘轮廓线，对盘边进行包覆和剪切，使轮缘形成带折边的封闭截面。折边结构相当于在盘体外周增加一圈环形加强梁，可显著提升大直径薄盘的抗翘曲能力，防止工件压紧、切削振动或吊装受力时外缘产生波浪形变形。辐条与轮毂、轮缘交接处均保留圆角过渡，避免直角位置形成应力集中；围绕垂直中心线进行旋转切除，用来处理拐角和局部让位，使装配时相邻夹具、压板或护罩不会发生干涉。

　　材料选用1060铝合金，密度低、切削性能好，适合制造这类大直径手动搬运或频繁拆装的盘件。相较钢制转盘，铝合金盘体在相同轮廓下自重更小，车床空载回转损耗更低，同时具备较好的耐蚀性。工程应用中需要重点核对中心安装孔、止口直径和螺栓孔分布，确保与CA6140主轴端部或工装支架的安装边界一致；外圆980mm范围内还应校核防护门、刀架最大回转直径和床身导轨间隙，避免高速回转时与周边部件碰擦。
