英式三插带保险丝电源插头三维设计

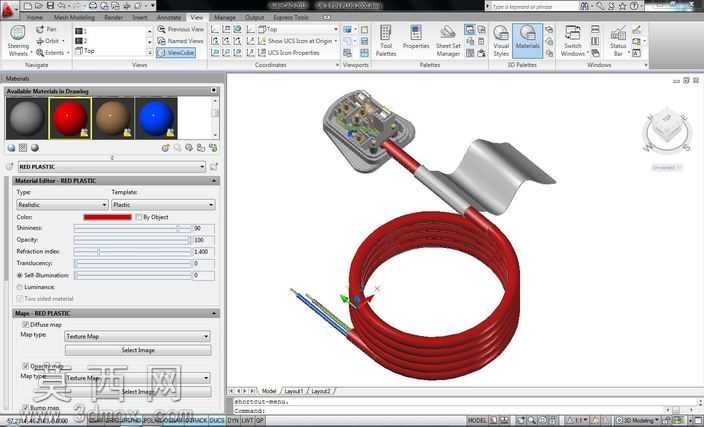

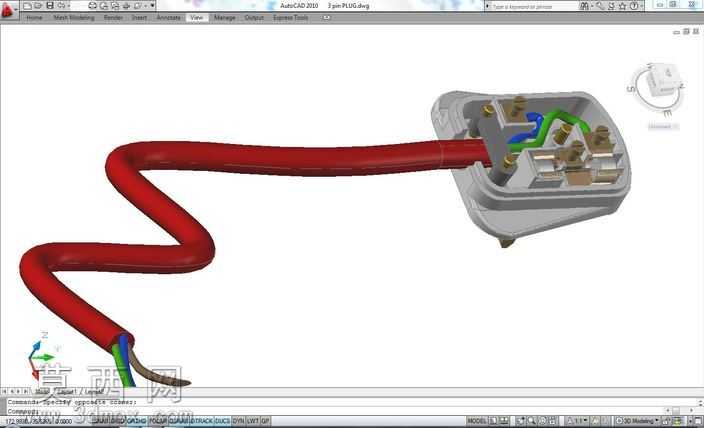

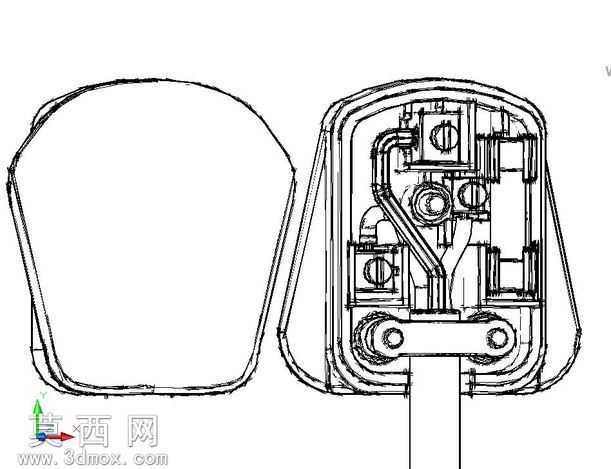

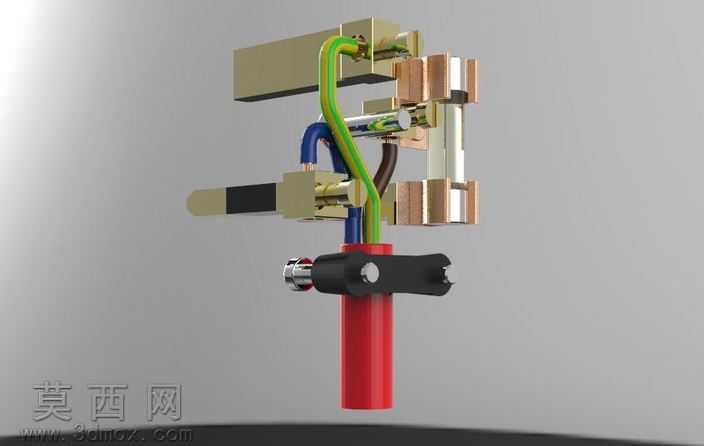

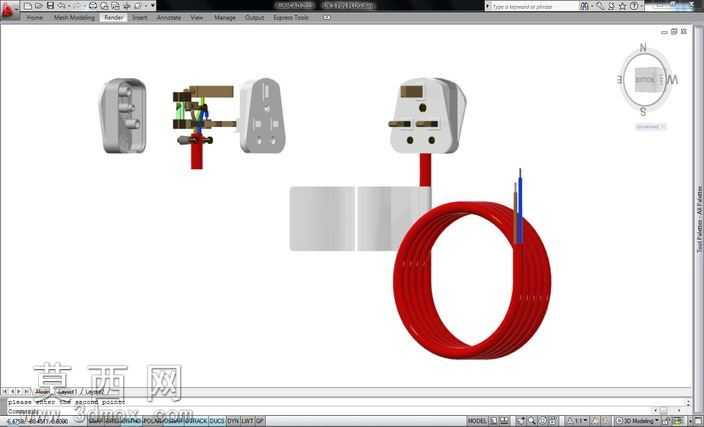

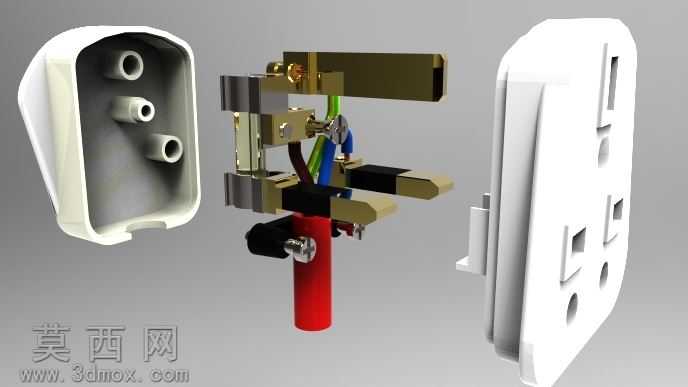

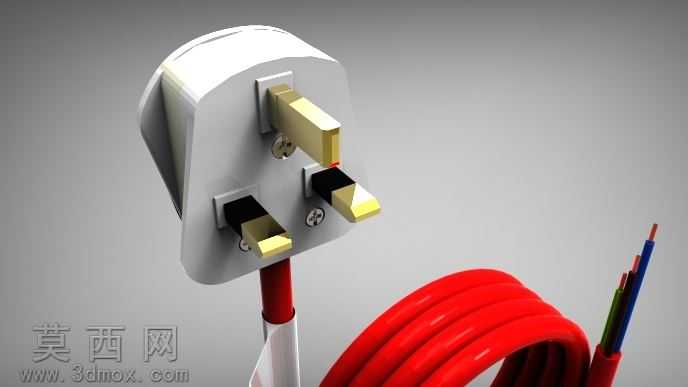

本作品为英式三芯带保险丝电源插头的精细化三维建模成果，建模过程严格遵循BS1363英国插头标准尺寸规范，完整还原插头的全部结构细节。建模阶段采用参数化特征建模逻辑，首先构建插头外壳的基础曲面，通过多段曲率连续的曲面拼接还原英式插头特有的弧形轮廓与边角过渡，外壳壁厚、内部筋位、插脚固定槽的尺寸均按照实物开模标准设定，确保结构符合注塑生产的工艺要求。插脚部分分别建模三个铜质导电插脚，还原接地插脚的加长设计、零火线插脚的绝缘包覆段结构，插脚表面的倒角、与外壳配合的卡位结构均做精细化处理，同时在插头内部预留保险丝安装腔、接线端子固定位，还原英式插头内置保险丝的典型安全结构，配套的三芯电缆部分分别建模红、蓝、黄绿三色线芯，还原线芯外绝缘层、电缆外护套的分层结构，电缆与插头尾部的防弯折护套做一体化过渡处理，还原真实产品的应力释放结构。材质渲染阶段针对不同部件匹配对应材质属性，插头外壳采用哑光白色阻燃PC材质，调整粗糙度参数还原塑料外壳的细腻磨砂质感，铜质插脚采用抛光黄铜材质，添加轻微的金属划痕与使用痕迹提升真实感，电缆外护套采用亮面红色PVC材质，还原橡胶材质的柔和反光特性，内部线芯分别匹配对应颜色的绝缘材质，保险丝、接线螺丝等小部件分别赋予金属、陶瓷等对应材质，场景布光采用三点布光方案，主光从侧上方打亮插头主体突出结构轮廓，辅光补暗部阴影避免细节丢失，轮廓光勾勒插脚与电缆的边缘提升立体感，最终渲染效果清晰呈现插头的结构细节与材质质感。设计过程中重点考量英式插头的安全结构特性，内置保险丝的腔体结构做了单独的分件设计，可直观展示保险丝的安装位置与固定方式，插脚的排布间距、伸出长度均严格符合英标插座的配合公差要求，电缆尾部的防弯折结构做了多段弧形过渡设计，还原真实产品弯折时的应力分散效果，整体模型可用于电气配件结构展示、产品宣传渲染、电工教学演示等多种场景。
