CA6140车床中间铝夹固定支撑构件

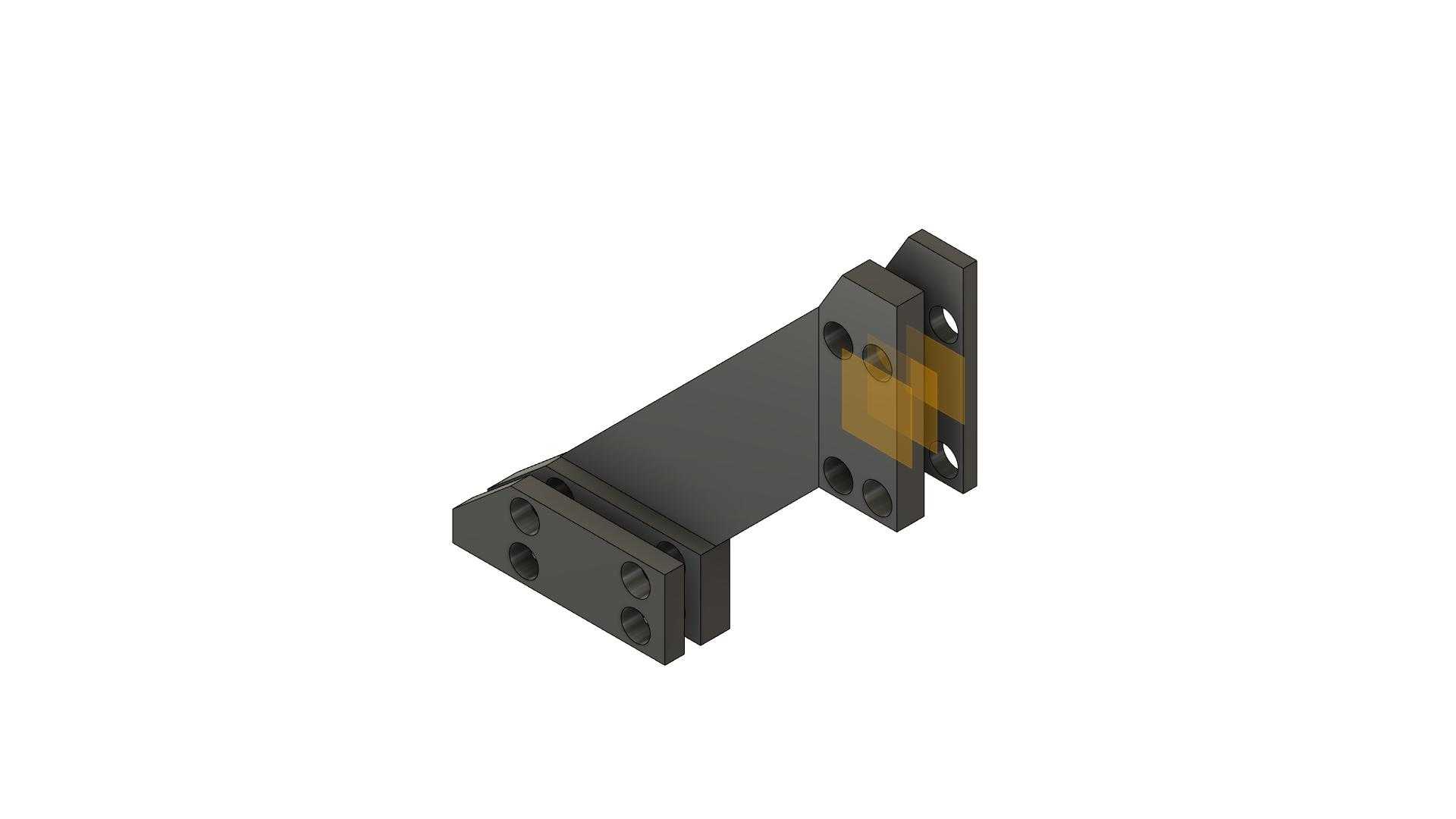

　　这套中间铝夹构件主要服务于CA6140普通车床的刀架周边辅助夹持与走线、附件固定场景，在普通卧式车床的日常改造、维修配套以及工装加装环节中，这类跨接式夹持件承担着把零散的传感器、冷却支管、行程触发挡块或者小型辅助定位块稳定固定在溜板箱与刀架相邻区域的作用。车床加工过程中溜板会随进给动作持续往复移动，安装在运动部件旁的夹持件不能出现松动、晃振，否则会导致触发信号偏移、冷却管路错位，甚至干涉刀架的正常走刀路径，因此该构件在结构上采用了双侧带安装孔的折弯支座搭配分体压块的组合形式，长条形立板作为跨接主体，两端分别预留成组的沉头安装孔，一端贴合在车床溜板侧的预制安装基准面上，另一端通过压块抱紧待固定的铝质导轨或者杆件，

　　不需要在床身原有基体上额外大量钻孔，就能完成辅助部件的位置锁定。从安装边界来看，立板的折弯角度经过适配，避让了CA6140车床溜板上方刀架转动的极限行程空间，两端安装孔的孔距按照车床原有安装螺孔的分布间距匹配，压块上的四个锁紧孔对应螺栓穿装后，可以通过调整螺栓预紧力改变夹持开口的压紧程度，既可以夹紧圆形的冷却管，也可以适配方形的铝型材挡条，夹持接触面做了贴合压合的平面处理，避免局部点接触导致夹持应力集中、长期受切削振动后出现松脱。设计过程中优先考虑了车床加工现场的工况：切削区域持续存在铸铁或钢件切屑飞溅，切削液混合油污会附着在构件表面，因此整体结构没有设计容易积存切屑的封闭凹槽，所有折弯转角都留出了足够的清理空间，

　　日常维护时可以直接擦除表面堆积的油污和细碎切屑，不会出现杂物卡滞导致压块无法拆卸的问题。构件的受力路径从被夹持的杆件传递到分体压块，再通过锁紧螺栓分散到两端的安装支座，最终把载荷传递到溜板的刚性基体上，长立板的板厚选取兼顾了刚性与整体重量，不会因为附加构件过重加大溜板移动的额外负载，同时在刀架快速进给的启停冲击下，立板自身不会产生明显的挠曲变形。两端的安装孔都预留了少量位置调整余量，现场安装时可以根据待固定部件的实际走线方向小幅偏移支座位置，不需要完全依赖加工件的绝对尺寸公差，降低了维修配套时的适配难度，压块与立板之间的配合面采用直面贴合，锁紧后不会出现相对滑移，即便车床在进行重切削、主轴满负载运转产生强振动时，整个夹持组件依然可以保持位置稳定，保障周边辅助部件的工作位置精度。
