48V转230V正弦波逆变电源外壳结构

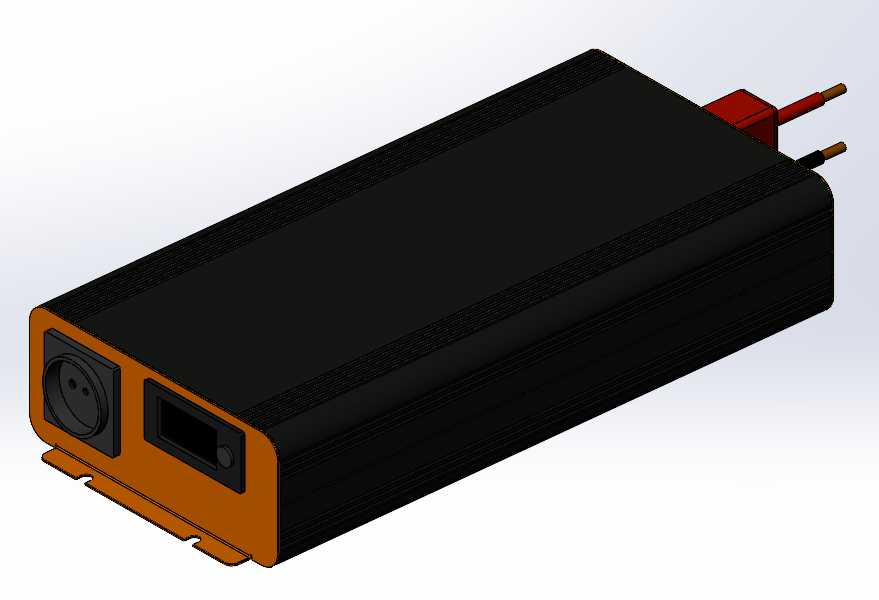

　　该结构围绕低压直流输入向工频交流输出的转换场景展开，常见于户外露营供电、车载临时用电、小型移动作业台站以及无市电区域的后备取电需求。设备本体采用长条矩形金属壳体布局，黑色上盖与橙棕色端框形成明显分区，既兼顾内部功率器件的散热接触面积，也便于在装配阶段区分接口端与走线端。

　　从实际用途看，这类逆变装置需要把48V直流电源转换为230V交流输出，面向中小功率用电设备提供正弦波交流电。结构设计中，壳体主体承担防护、支撑和热传导作用，内部可容纳功率板、升压模块、逆变桥、滤波元件、控制板及连接铜排。外置红色直流接线柱位于壳体一端，用于接入蓄电池或直流电源；端部同时布置交流插座与显示窗口，方便用户直接插接负载并观察运行状态。

　　外形上，整机采用扁平长盒式比例，长度方向为主要布置空间，适合在车厢侧壁、设备舱、机架底层或移动电源箱内固定。底部两侧带有折边安装耳，耳片上预留安装孔，可通过螺钉固定在平面支架上；安装边界设计时需要在接线柱端保留线缆弯曲半径，在插座端保留插头插拔空间，在壳体上方保留维护和观察窗口的操作距离。由于模型未表现通风开孔，工程落地时应结合功率器件温升，在上盖或侧板补充进风、出风结构，并避免开孔正对雨水滴落方向。

　　端框区域的接口排布遵循强弱电分离思路：直流输入端子集中在一端，减少大电流铜排长度；交流输出插座和显示区域位于同侧面板，便于外部接线与状态查看。面板上的黑色显示窗可用于嵌入电压、功率或故障指示模块，插座周围的沉台结构有助于提高面板强度并限定安装位置。壳体棱角采用过渡处理，既降低钣金或型材加工后的锐边风险，也能减少装配时对绝缘线材的磨损。

　　建模时可将外壳拆分为上盖、下端框、安装折边、端子、插座和显示窗等独立特征，便于后续按钣金折弯、铝型材挤压或注塑端盖等不同工艺调整壁厚与圆角。内部结构校核应重点关注大电流回路的爬电距离、绝缘间隙、端子锁紧空间以及功率器件到壳体的导热路径。对于移动使用场景，还需评估振动条件下接线柱、插座和固定耳的疲劳风险，确保整机在便携搬运和车载颠簸环境中保持可靠连接。
