壁挂式墙地变压器防护盖板柜体

　　这套壁挂式墙地变压器防护盖板柜体，主要面向工业厂区、车间配电点位、临时供电改造以及老旧设备周边的电气隔离需求。现场使用时，变压器本体往往贴近墙体或落地布置，裸露的接线端、铁芯外壳和周边维护通道之间缺少明确防护边界，人员巡检、搬运工件或叉车通行时容易发生误碰，盖板箱的作用就是把带电区域和外部通行空间隔开，同时保留必要的观察、检修和散热条件。

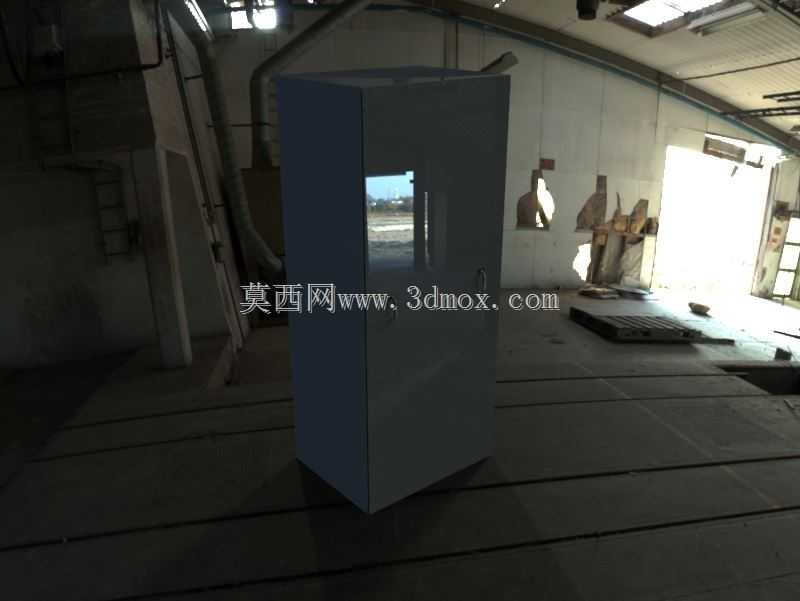

　　从结构思路上看，柜体采用立式窄体外形，整体贴近墙面安装，正面设置狭长观察窗，巡检人员不用开门即可确认内部运行状态；门板与箱体之间通过铰链连接，侧边预留锁固位置，日常维护时可整体开启，关闭后能够限制非专业人员接触内部元件。箱体顶部和背部结合墙面、地面形成安装边界，背部承担主要贴墙定位，底部落在地面或预埋基础上，避免悬臂受力；这种墙地结合的固定方式比单纯壁挂更稳，也比独立落地柜更节省车间通道宽度。

　　外形设计没有采用复杂曲面，主体由钣金折弯、焊接和拼装构成，侧板、顶板、门板之间保持规整的直角关系，便于板材下料、折弯成形和后期表面处理。柜体正面窗口位置经过避让，既不遮挡变压器关键接线区，又能让维护人员快速判断内部是否存在异常。内部空间围绕变压器本体预留包覆余量，侧壁与发热部件之间保留散热间隙，防止箱体紧贴热源造成局部温升过高；底部和背部根据进出线方向预留走线空间，电缆可沿墙或沿地面进入柜内，减少明线交叉。

　　在安装边界上，这类柜体需要重点核对墙地距离、门板开启半径、观察窗高度以及周边设备间距。柜体靠墙面应选择具备足够承载能力的墙体或钢构，底部接触面要保持平整，必要时通过膨胀件与地面固定；正面开启范围内不能布置管线、料架或操作工位，避免检修时门板无法完全打开。柜体高度通常覆盖变压器主体及接线区域，宽度则按本体外廓加绝缘距离控制，深度在满足门板、观察窗和内部接线余量的前提下尽量压缩，以适应车间狭窄通道。

　　建模时需要把柜体作为防护组件而不是单一外壳来处理：钣金件的折弯边、门板搭接量、铰链安装面、观察窗开口、锁具位置和底部固定孔都应明确表达；墙地安装关系也要保留，这样在布置现场时才能检查柜体与变压器、墙面、地面、电缆桥架之间是否干涉。对于结构设计人员来说，该模型可用于核对防护箱体的包覆范围、开门维护空间和现场安装方式；对于设备选型人员，则可据此判断窄体壁挂防护方案是否适合受限配电区域。

　　实际工程中，这类盖板箱并不承担变压器本体的电磁能量转换功能，而是承担安全隔离、防尘防碰、现场标识和维护通道整理的作用。通过把外露设备纳入统一柜体边界，车间现场的人员走动、物料运输和日常巡检路线会更加清晰，检修时也能围绕门板开启方向形成固定操作面，从而降低临时防护不到位带来的安全隐患。
