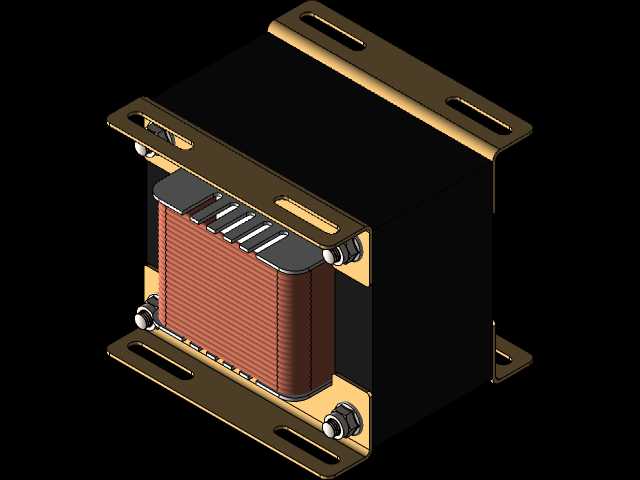

150mm规格工频变压器整机结构

　　这款150mm规格的变压器整机结构，面向工业控制柜、机床辅助回路、小型机电设备的低压供电场景搭建，核心作用是将输入侧工频交流电压转换为控制回路、信号回路所需的指定电压等级，同时通过电磁隔离削弱前后级电路的干扰传导，为接触器线圈、指示灯组、小型传感模块提供稳定的隔离电源。整机采用开放式叠装布局，核心由硅钢片叠压铁芯、漆包线绕制绕组、上下夹持安装支架、侧向接线端子组件构成，绕组部分直接绕制在绝缘骨架外侧，层间垫入绝缘纸实现匝间与层间耐压隔离，铁芯采用EI型叠片对插结构，叠片接缝处控制装配间隙以降低空载励磁电流与运行磁噪。

　　从结构设计逻辑来看，上下两块折弯成型的金属安装支架既承担整机轴向夹持固定作用，又作为对外安装的承载接口，支架板面开设的长圆形腰孔预留了安装公差补偿量，现场装配时可顺着腰孔长度方向微调固定螺栓位置，抵消机柜安装板开孔的位置偏差，降低现场配孔的加工工作量。支架与铁芯、绕组之间垫有绝缘缓冲衬垫，既避免金属支架直接刮破绕组外层绝缘包膜，又能在设备运行产生轻微振动时起到阻尼缓冲作用，减少叠片之间因振动产生的异响。接线端子布置在绕组侧向的绝缘基座上，端子带锁紧螺钉与防护垫圈，接线时导线端头压接冷压端子后锁附，可避免多股软线散丝触碰相邻端子引发短路，端子排布间距满足低压电器的电气间隙要求，常规工业环境下无需额外加装隔离挡板。

　　整机外形边界控制在150mm量级，安装时腰孔的跨距、整机高度、接线侧的操作空间都在三维结构中完整还原，布局机柜时可直接调取模型核对与周边线槽、断路器、接线端子排的干涉情况，绕组外侧预留的散热间隙保证自然对流条件下热量可顺利散出，无需额外加装散热风机。建模过程中完整还原了叠片铁芯的层叠纹理、绕组的绕制肌理、支架的折弯圆角、端子的螺纹细节，装配关系完全贴合实际生产的装配顺序，结构工程师可直接参考该结构完成同功率等级变压器的安装布局设计，电气选型人员也可通过模型直观核对安装尺寸与接线方位，避免选型阶段出现尺寸 mismatch 导致的装配返工。
