骨科外固定支架结构三维设计模型

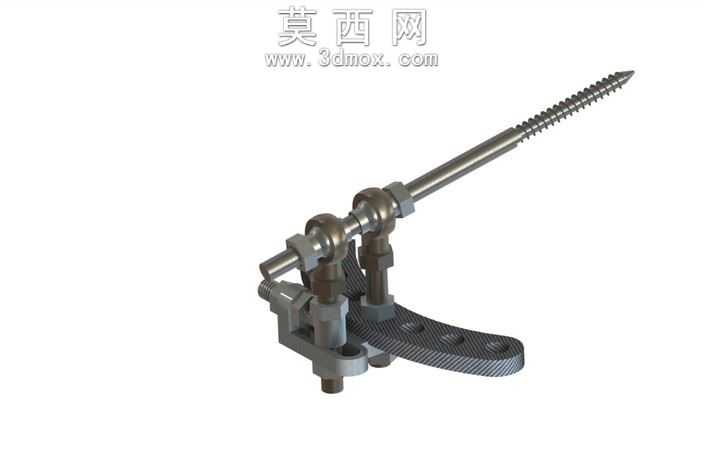

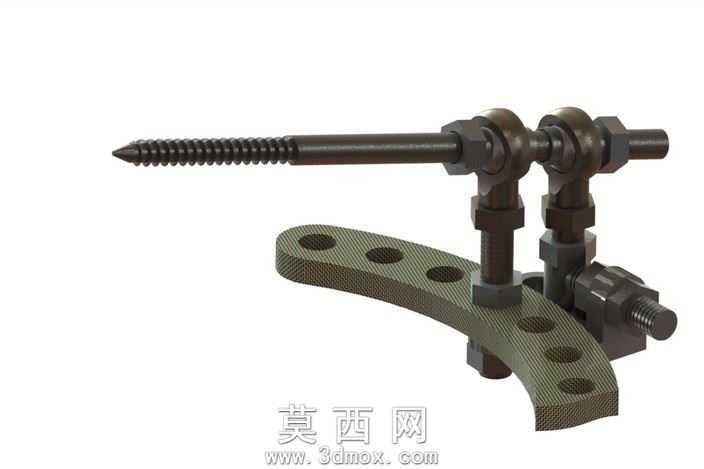

本模型为骨科外固定支架的完整三维结构设计，建模过程严格遵循机械装配逻辑与骨科器械的实际功能需求，采用自底向上的建模思路完成各零件的独立构建后，按照实际装配约束完成整体组合。首先针对骨牵引针部分，建模时还原了前端自攻螺纹的完整牙型轮廓，通过螺旋扫描命令生成连续等距的螺纹结构，针身采用等径圆柱结构，末端做倒角处理避免应力集中，材质模拟医用不锈钢的哑光金属质感，表面做细微的拉丝纹理处理，还原真实金属器械的视觉效果。中部的锁紧调节组件是本模型的结构核心，包含多组六角锁紧螺母、万向调节夹头与竖向支撑杆，建模时精准还原了夹头的球面配合结构，该结构可实现骨针与弧形连接板之间的多角度调节，满足临床使用中不同骨折复位角度的固定需求；螺母部分还原了标准六角头的对边尺寸与倒角特征，螺纹配合处做了合理的间隙处理，保证装配逻辑符合实际机械配合要求，材质采用发黑处理的合金钢质感，表面带有细微的氧化层纹理，与不锈钢骨针形成材质区分。下部的弧形连接板是主要的承载基体，建模时通过样条曲线拟合符合人体肢体轮廓的弧形曲面，板身均匀排布多组圆形固定孔，孔位做沉头处理适配锁紧螺栓的安装，板体边缘做圆角过渡避免锐边，材质模拟碳纤维增强复合材料的编织纹理效果，还原医用外固定架轻量化高强度的材质特性。整体装配过程中严格控制各零件的同轴度、配合间隙，万向夹头处保留了合理的活动自由度模拟实际调节功能，渲染阶段采用三点布光方案，突出金属零件的轮廓反光与复合材料的纹理细节，阴影设置柔和自然，清晰展现各部件的连接关系与结构层次，完整还原了外固定器的机械结构特征与功能设计逻辑，可用于医疗器械结构展示、机械装配教学等场景。
