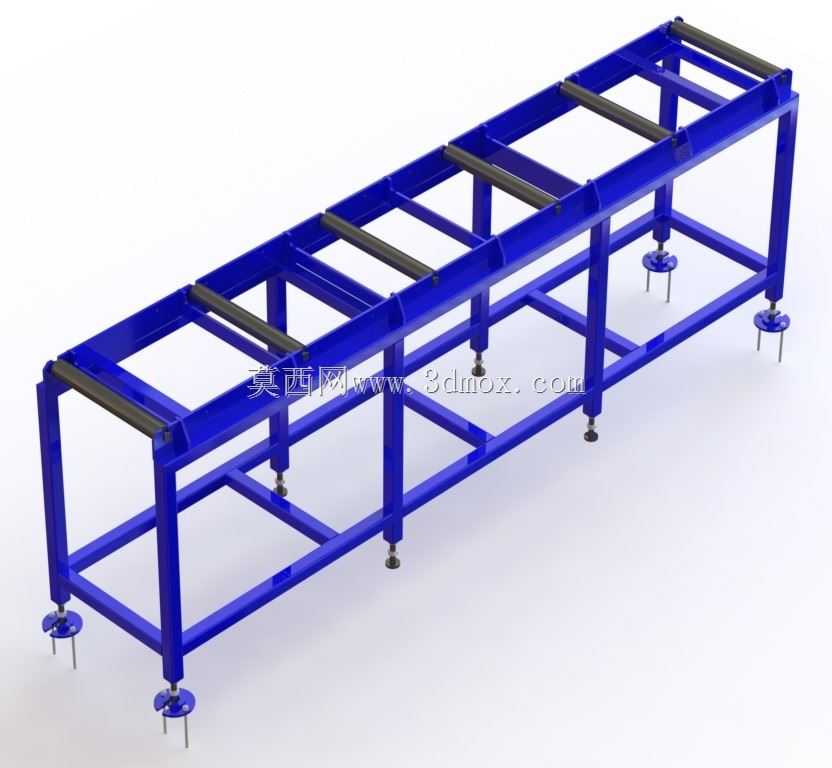

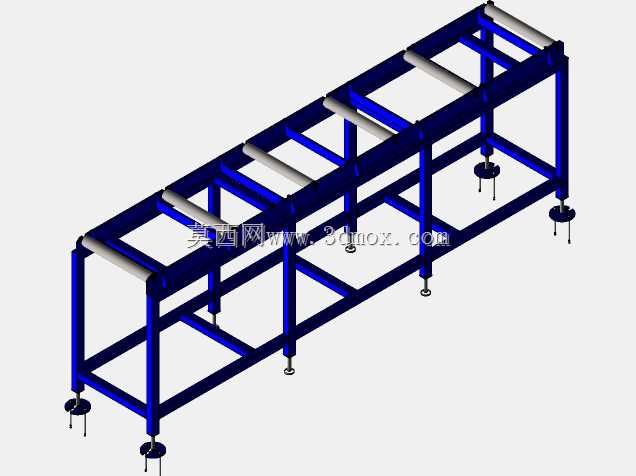

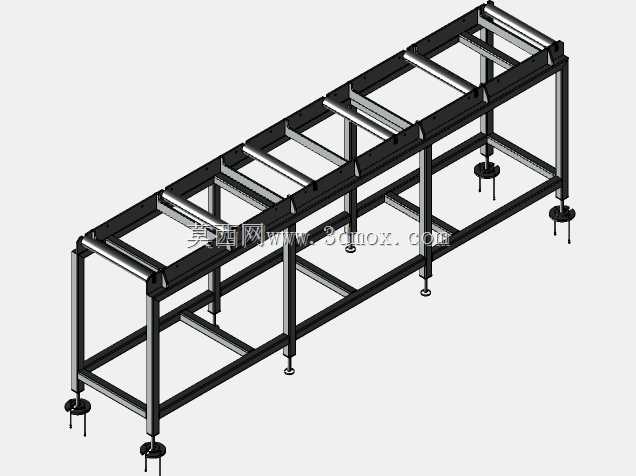

蓝色框架式无动力滚筒输送架结构

　　这款无动力滚筒输送架，在轻工制造、电商仓储、机加工车间的工序间物料转运场景中适配性极强，不需要额外配置动力源，完全依靠作业人员推送或者物料自身重力实现流转，对于节拍不固定、需要人工介入分拣或暂存的工位段，比动力输送线的部署灵活度高出不少。从结构设计来看，整体采用方管焊接成型的框架作为承载主体，蓝色涂装做了表面防锈处理，适配车间常规的工业环境使用，框架下部设置了交叉的横撑与斜撑结构，在控制整体自重的前提下，有效提升了长距离架体的抗扭刚度，避免满载时架体出现中部下挠的问题。架体底部配置的可调脚杯是实用性很强的设计，每个支脚都可以独立调节高度，调节范围能够覆盖车间地面15mm以内的平整度误差，安装时不需要额外做地面预埋处理，

　　直接摆放在硬化地面上调整水平即可投入使用，脚杯底部的防滑橡胶垫还能避免设备运行时出现移位，同时减少架体与地面的硬接触震动。上部的滚筒采用等间距排布，间距尺寸经过核算，能够稳定承托底部尺寸不小于200mm的周转箱、工装板或者成型工件，不会出现工件卡滞、掉落的问题，滚筒两端采用标准的轴承座安装，转动阻力小，人工推送物料时不需要施加过大的推力，长时间使用也不容易出现卡涩问题。设计时特意将架体的整体宽度控制在常规通道可容纳的范围，长度方向可以根据实际工位需求进行多段拼接，单段架体的重量控制在两人即可搬运的程度，车间布局调整时不需要动用大型吊装设备，转场部署效率很高。架体的上层框架预留了滚筒安装的长槽孔，后期如果需要调整滚筒间距、

　　更换不同直径的滚筒，不需要重新焊接架体，直接松掉紧固件调整位置即可，维护改造成本很低。在机加工场景中，这类输送架常布置在机床上下料工位旁，用来临时存放待加工工件或者转运加工完成的零件，避免工件直接堆放在地面上造成磕碰损伤；在包装流水线中，它可以作为动力线的辅助段，用来衔接打包、贴标等需要人工操作的工位，物料停留在架体上时不会像皮带线那样持续移动，方便作业人员完成操作后再推送至下一个工序。架体的整体高度设置符合人体工程学要求，作业人员站立操作时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。框架的焊接位置都做了打磨处理，没有尖锐的焊渣凸起，避免作业人员磕碰受伤，所有外露的紧固件都采用了防锈处理，在车间存在少量切削液、灰尘的环境中也不容易出现锈蚀卡死的问题。
