车间物料输送用辊道机架结构设计

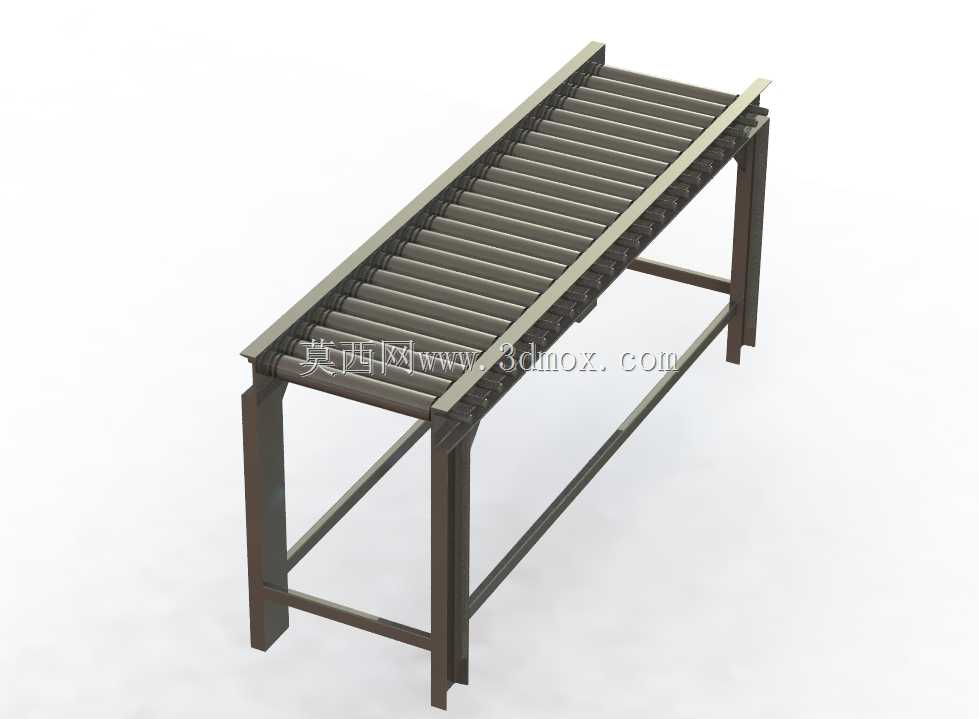

　　这套辊道输送机架主要面向车间内工序间的工件转运场景，常见于机加工产线的工序衔接、仓储出入库的托盘输送、装配线的工件流转环节，可承载带平底的箱体、托盘、机加工毛坯及成品件，依靠辊筒的滚动摩擦替代传统滑动搬运，大幅降低人工推移物料的劳动强度，也能配套自动化移栽机构实现定点停位、自动转序的功能。从结构设计逻辑来看，机架整体采用型钢焊接框架作为承载主体，两侧的纵向主梁承担主要的弯曲载荷，支腿采用等截面矩形管制作，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可配套可调脚杯实现地面不平整场景下的水平度调节，支腿之间设置横向及斜向的连接撑杆，抵消长距离机架的横向扭动变形，避免辊筒安装面出现错位导致的卡滞问题。

　　辊筒安装位在两侧主梁上做了统一的定位基准，每根辊筒的安装轴孔同轴度公差控制在合理范围，保证辊筒转动时无径向跳动，相邻辊筒的间距根据常规输送工件的最小底面尺寸设定，避免小件输送时出现卡料、掉落的情况，机架的有效输送宽度适配车间常用的标准周转托盘尺寸，整体高度匹配多数人工操作工位及自动化设备的对接高度，无需额外做增高或裁切改造即可直接对接上下游设备。设计过程中优先考虑了现场安装的便捷性，整体框架拆分后可通过普通货运车辆运输，现场仅需通过螺栓拼接或简单焊接即可完成组装，辊筒采用快拆式安装结构，后期维护时可单独更换磨损辊筒，无需拆解整个机架结构。机架的受力计算充分考虑了动载冲击，在工件放置到辊道的瞬间载荷、输送过程中的偏载情况下，

　　主梁的扰度控制在允许范围内，不会出现长期使用后的永久变形，两侧主梁上预留了可选的附件安装位，可根据实际需求加装挡边、光电传感器安装支架、减速挡块等配件，适配不同的生产场景需求，不管是作为独立的人工推送输送段，还是接入自动化产线作为输送单元，都能满足结构强度与安装适配性的要求。
