重载型工业矩形连接器结构设计

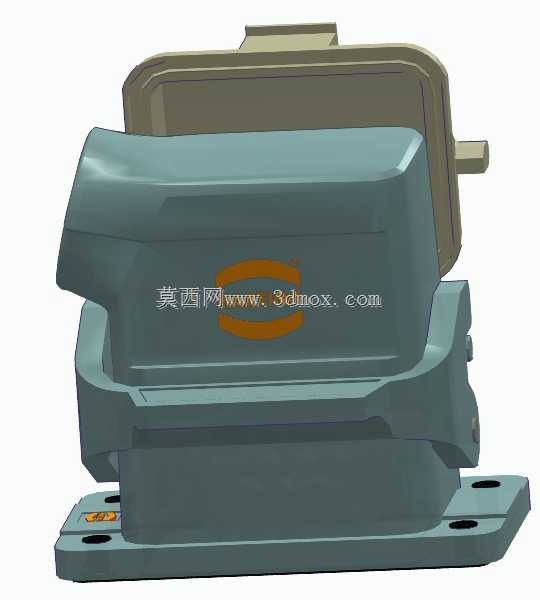

　　这款重载矩形连接器主要面向工业现场的电气回路连接场景，常见于机床设备内部动力与信号回路的分块对接、自动化产线模组间的快速接驳、重型工程机械的舱体电气连接等工况，能够在多粉尘、少量切削液飞溅、存在常规机械振动的车间环境下保持稳定的电气导通性能，避免传统接线端子排逐根拆线的繁琐工序，大幅缩短设备组装、检修时的接线作业时长。从结构设计来看，整体采用上下扣合的壳体结构，底座部分预留了两个对称的安装固定孔，可直接通过螺栓固定在设备安装板或者机架的预设安装位上，安装孔的间距按照通用重载连接器的安装边界做了适配，能够兼容同规格常规产品的安装位替换，不需要重新在安装面板上打孔调整位置。上盖与底座的配合面做了阶梯式的止口结构，

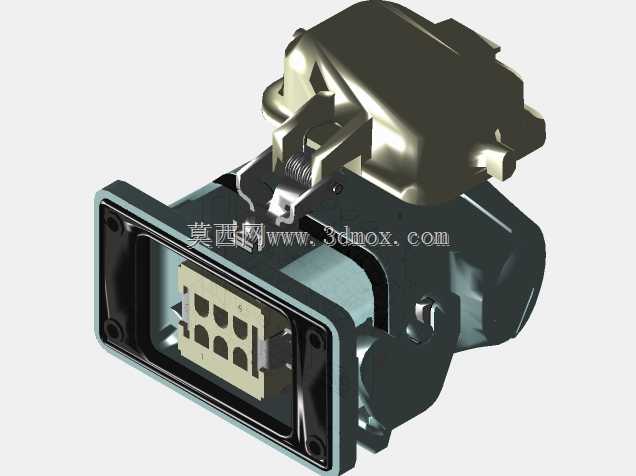

　　合盖后能够形成弯折的配合缝隙，减少外界粉尘、水汽直接侵入内部插芯区域的概率，侧面的出线端做了弧形的过渡结构，能够适配带护套的多芯电缆出线，避免电缆弯折角度过小导致线芯断裂。内部插芯区域预留了足够的排布空间，可根据实际使用需求搭配不同针数的动力插芯、信号插芯，实现动力回路与控制信号回路的集成式连接，不需要分别设置独立的接线端子组。壳体的加强筋沿着壳体受力方向布置，在插拔操作、设备运行振动的工况下，能够避免壳体出现形变导致配合错位，插合后的锁紧结构能够提供足够的扣合力，即使设备存在持续的小幅振动，也不会出现连接器松脱、接触不良的问题。在实际选型使用时，需要注意核对安装面的开孔尺寸与底座的安装边界是否匹配，

　　出线端的电缆外径要和接头的锁紧密封范围适配，确保电缆锁紧后不会出现拉扯松脱的情况，插芯的额定载流量要匹配所连接回路的最大工作电流，避免长期过载运行导致插芯过热烧蚀。建模过程中对配合止口的公差、安装孔的位置度都做了合理的公差预留，实际生产加工时能够满足常规注塑、压铸工艺的精度要求，不需要额外做特殊的精度管控，装配时上下壳体的对位结构能够引导操作人员快速对准合盖，减少错装的概率。
