蝎子系列80A航模无刷电调结构设计

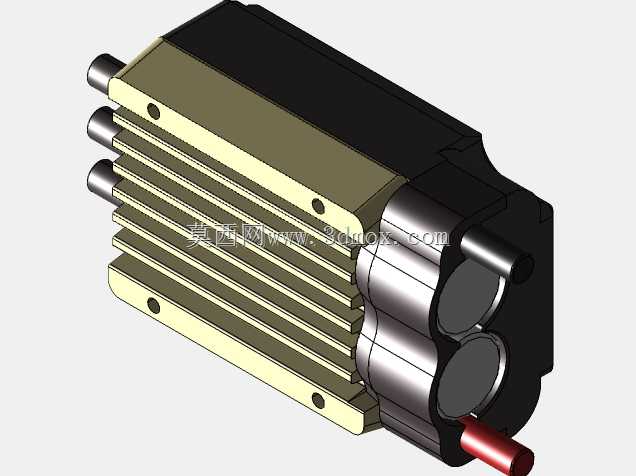

　　这款电调结构主要面向小型航模、格斗机器人的动力系统配套场景，作为无刷电机的核心控制部件，承担着动力输出调节、电流稳压、运行状态管控的核心作用，直接决定动力系统的响应速度与运行稳定性。从结构设计逻辑来看，整体采用分层堆叠的布局思路，核心功率元件贴合两侧散热鳍片基座安装，最大化利用金属壳体的导热面积，避免大电流工况下功率管积热触发过温保护。散热鳍片采用等间距平行排布结构，鳍片厚度与间隙经过匹配计算，既保证足够的散热接触面积，也能在设备随载体高速移动时，让气流顺畅穿过鳍片间隙带走热量，无需额外加装散热风扇即可满足持续80A电流输出的散热需求。接线端采用三孔同轴出线布局，对应无刷电机的三相接线，出线位置做了圆弧过渡处理，

　　避免安装时线材弯折角度过大导致线芯断裂，电源输入侧预留了足够的焊盘空间，可适配不同线径的动力线材，满足不同载体重载动力的接线需求。壳体两侧预留的安装孔位采用对称设计，安装孔间距经过标准化适配，可直接匹配主流航模、小型格斗机器人的设备安装位，安装时无需额外打孔改位，直接通过螺丝即可完成固定。整体外形的长宽高边界控制紧凑，在容纳全部功率元件、控制电路板的前提下，尽可能压缩了无效空间，适配小型载体内部局促的安装环境，不会与周边的舵机、电池、传动结构产生干涉。内部走线槽的设计专门适配最小周长的布线需求，线材在壳体内沿预设槽位弯曲排布，弯曲半径控制在合理范围，既不会因为线材拉扯导致焊盘脱焊，也不会因为线材冗余堆积占用内部空间，

　　同时避免线材与散热壳体直接接触长期磨损造成短路风险。端盖部分采用卡扣加螺丝的双重固定结构，既保证日常维护时拆卸便捷，也能在载体剧烈震动、冲击的工况下保持壳体闭合紧密，不会因为震动导致端盖松脱、内部元件移位。输出端的金属接插件采用沉台设计，接插件端面与壳体端面齐平，安装时可直接与电机端的对接插件锁紧，不会因为突出的接插件受到碰撞导致引脚变形。
