BERU CGP002型高温陶瓷电热塞结构设计

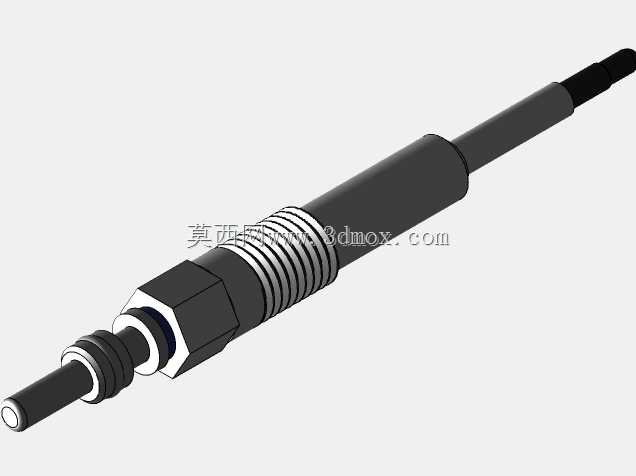

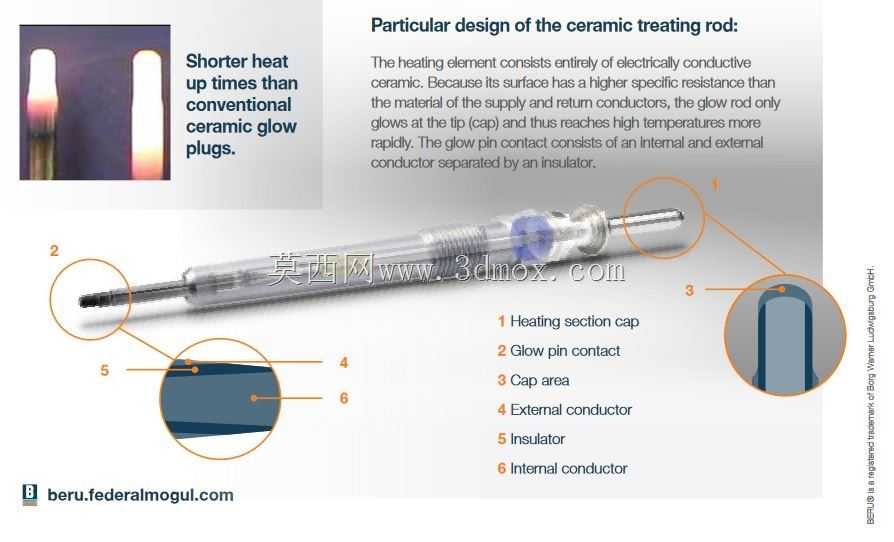

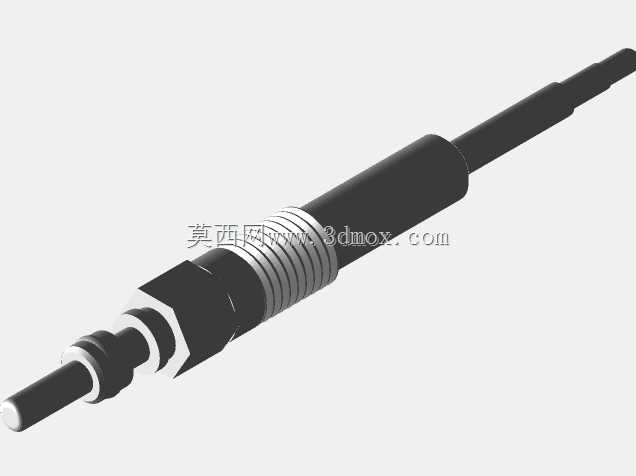

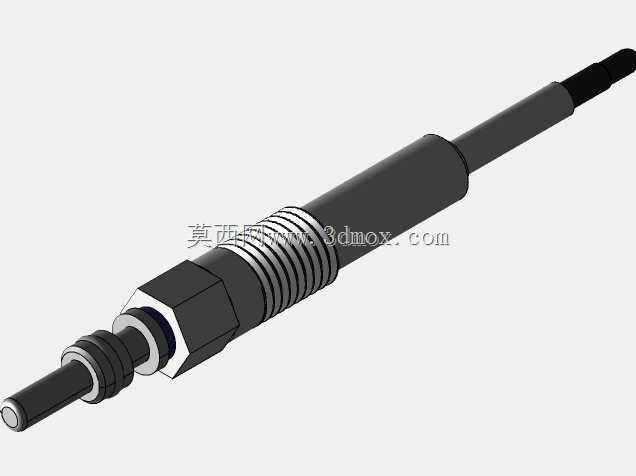

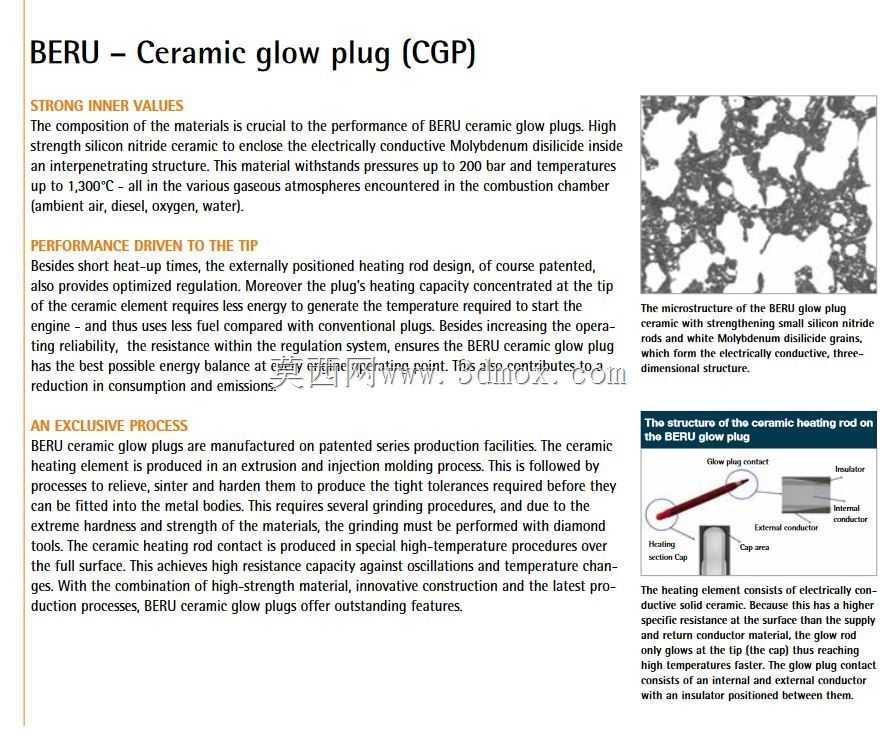

　　这款陶瓷电热塞主要面向高温加热场景设计，可适配小型金属熔炼实验装置、小型高温实验炉、低温环境下的发动机冷启动辅助加热等工况，也可作为热敏感电阻输入元件参与闭环温度控制回路搭建。从结构设计来看，整体采用细长杆式布局，中段设置六角拧装结构，匹配标准扳手夹持尺寸，安装时可通过该部位施加扭矩完成螺纹副的紧固，六角结构前后分别设置密封段与接线段，前端加热杆为细长陶瓷发热体，外径控制在较小尺寸，可深入狭小加热腔内部完成热量输出，尾部接线段为绝缘包裹结构，适配12V直流供电回路，可直接对接常规台式直流电源输出端，无需额外配套驱动模块即可工作。发热核心采用二硅化钼与氮化硅复合基质材质，通过调整基质组分比例改变材料电阻率特性，

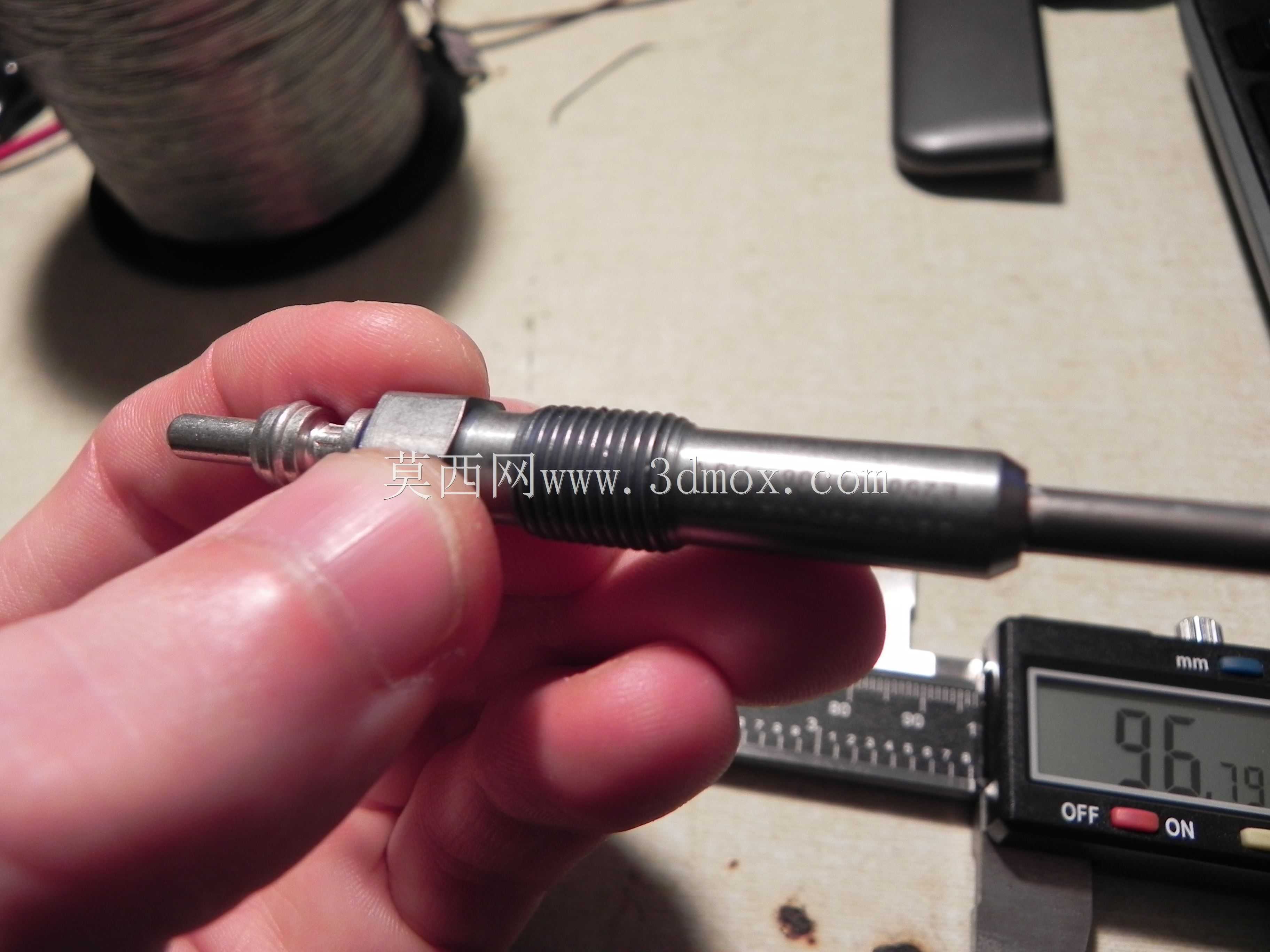

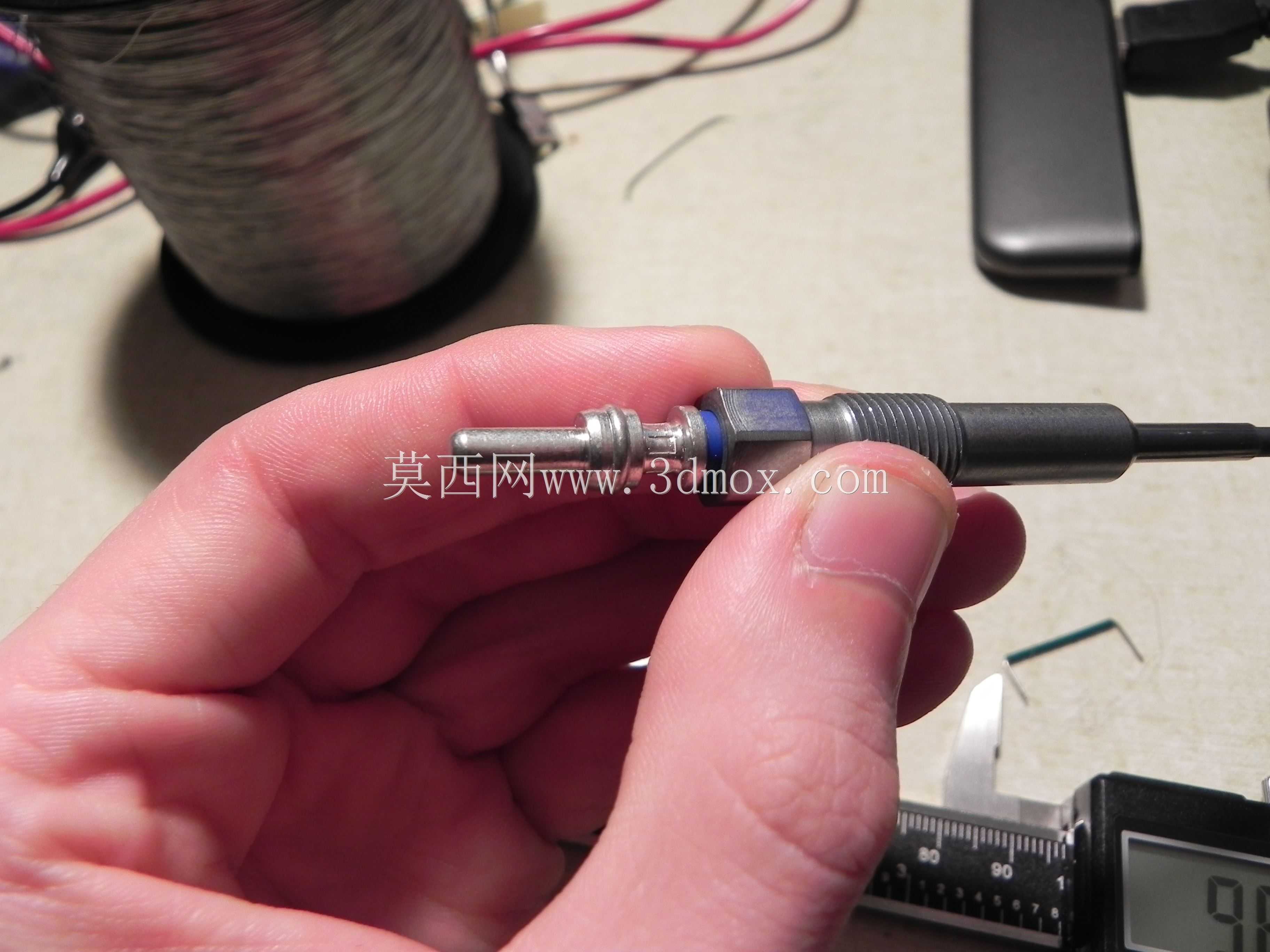

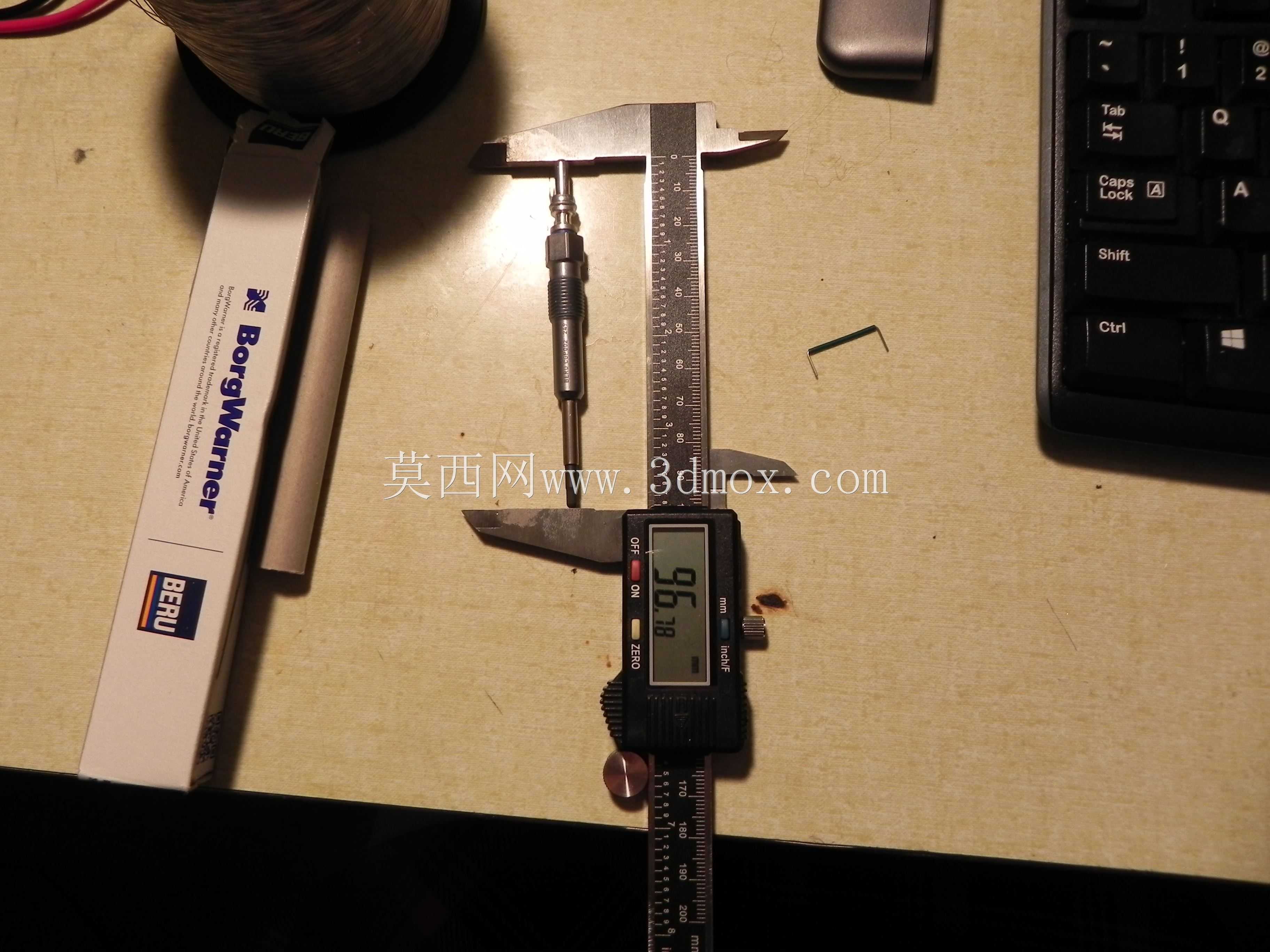

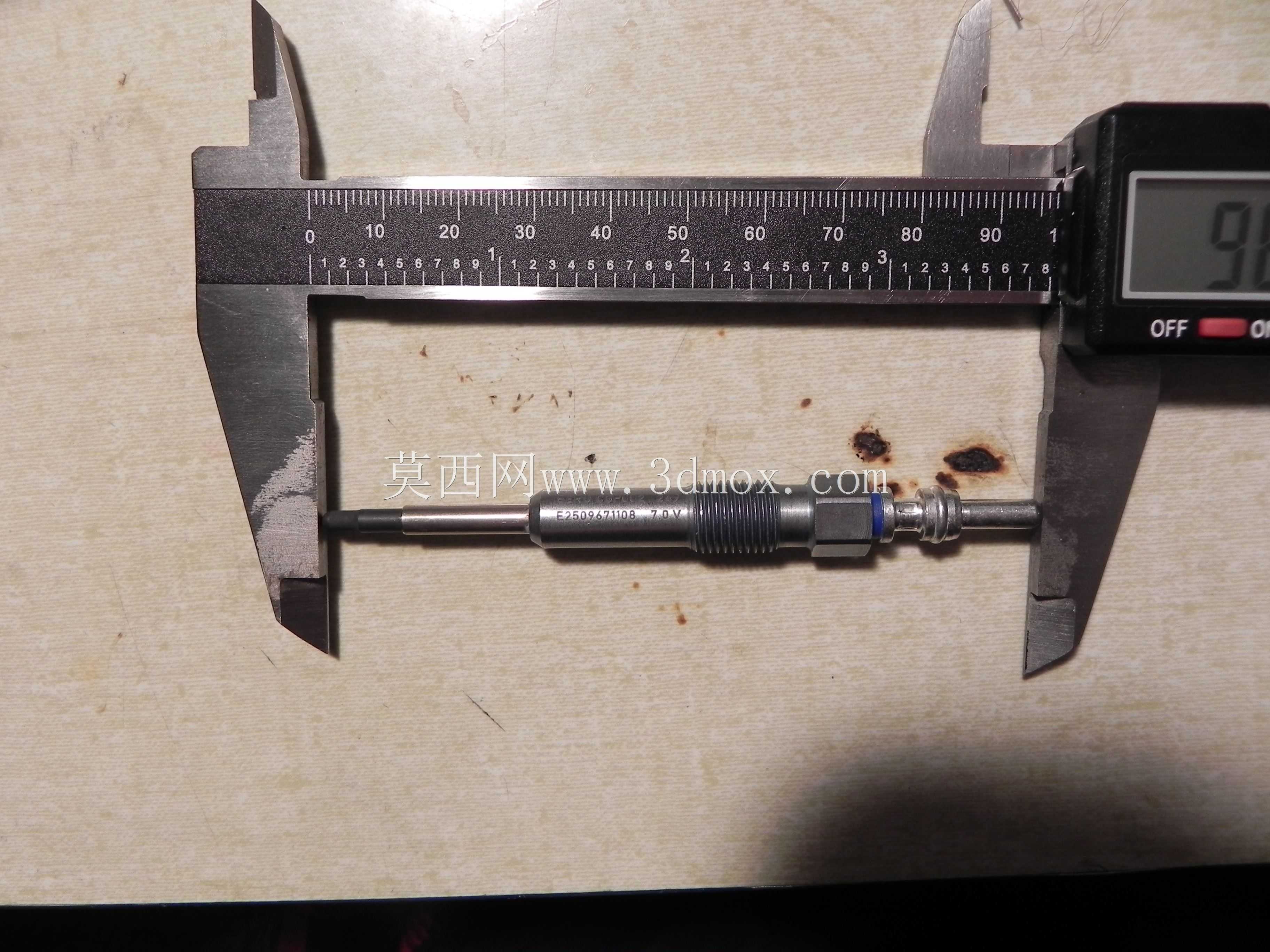

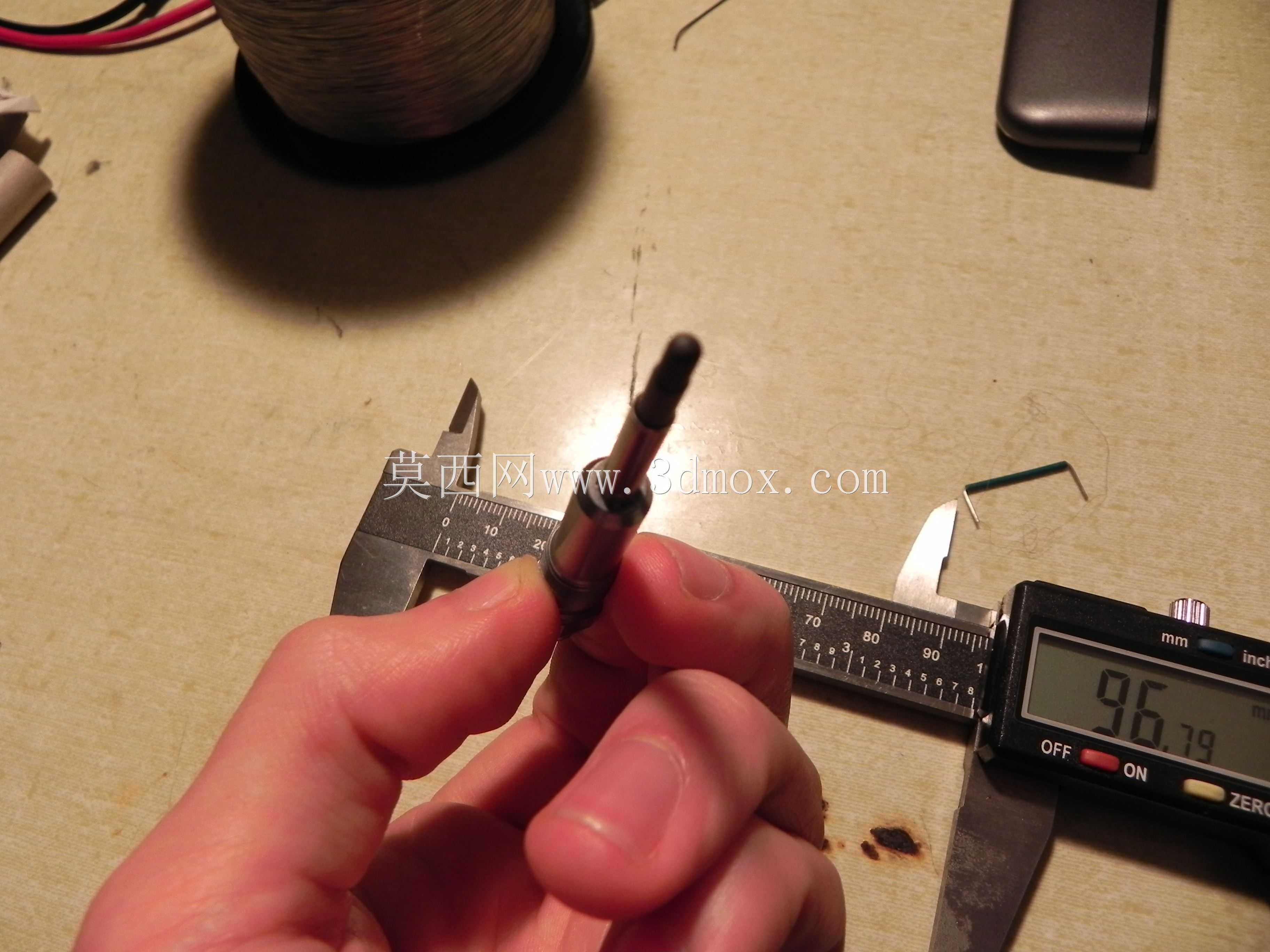

　　让发热段具备接近金属的导电特性，同时保留陶瓷材料的耐高温、抗氧化性能，在干燥空气环境下可承受1800摄氏度的最高工作温度，常规1200-1300摄氏度工作区间内具备极长的使用寿命，即使在1500摄氏度的高负荷工况下，仍可保持数十小时的稳定工作时长。设计过程中未对内部发热丝排布做精细化建模，核心围绕外部安装接口、外形装配边界做参数化还原，所有外部尺寸均按照实物测绘比例搭建，螺纹安装段的螺距、六角对边尺寸、前后杆段的直径差都严格匹配实物装配要求，可直接用于设备装配干涉检查、加热工位布局模拟。需要注意的是，该电热塞在高湿有氧环境下工作时，尖端陶瓷材料会出现氧化起泡现象，长期在该类工况使用会出现材料滴落问题，

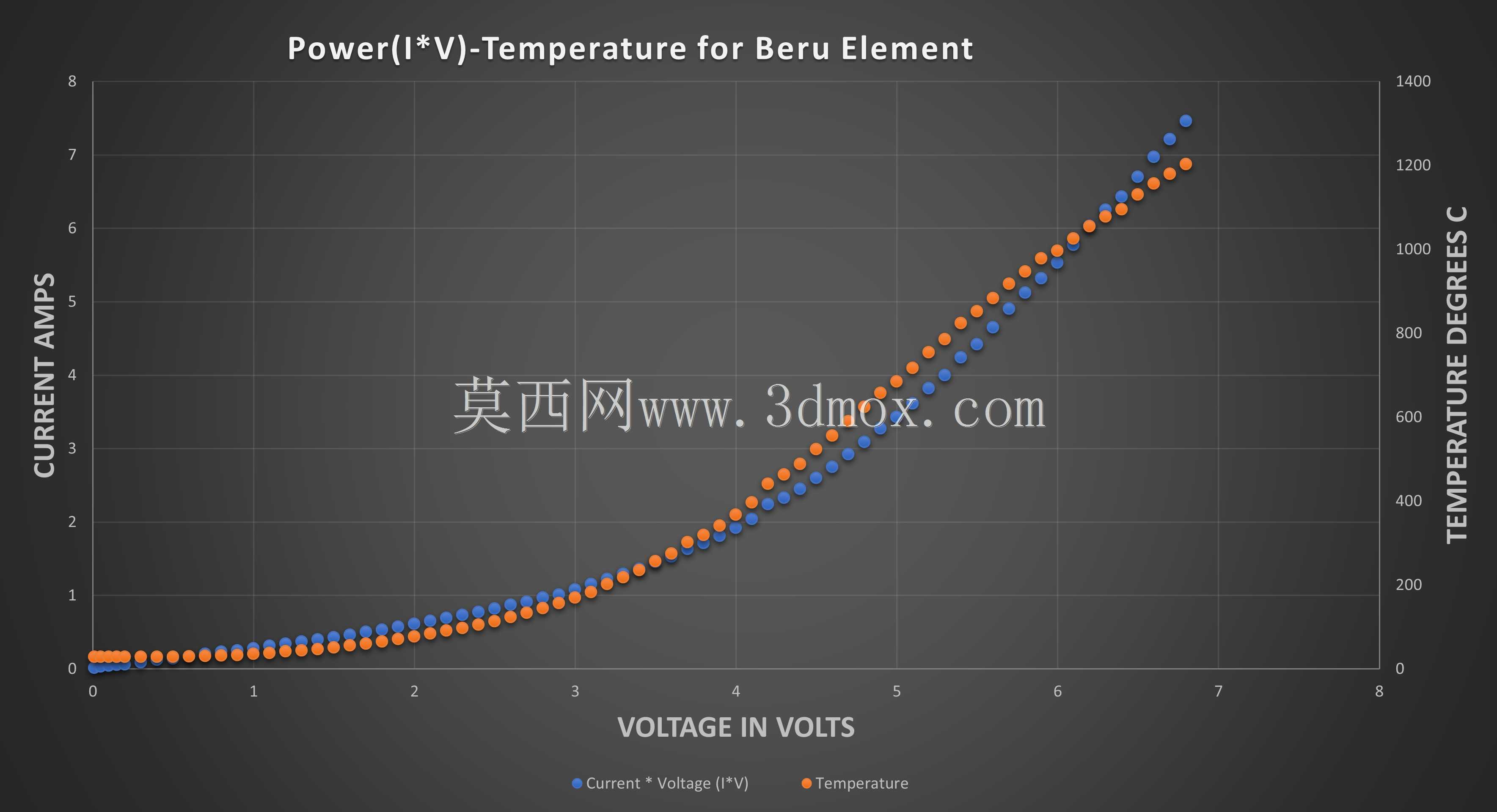

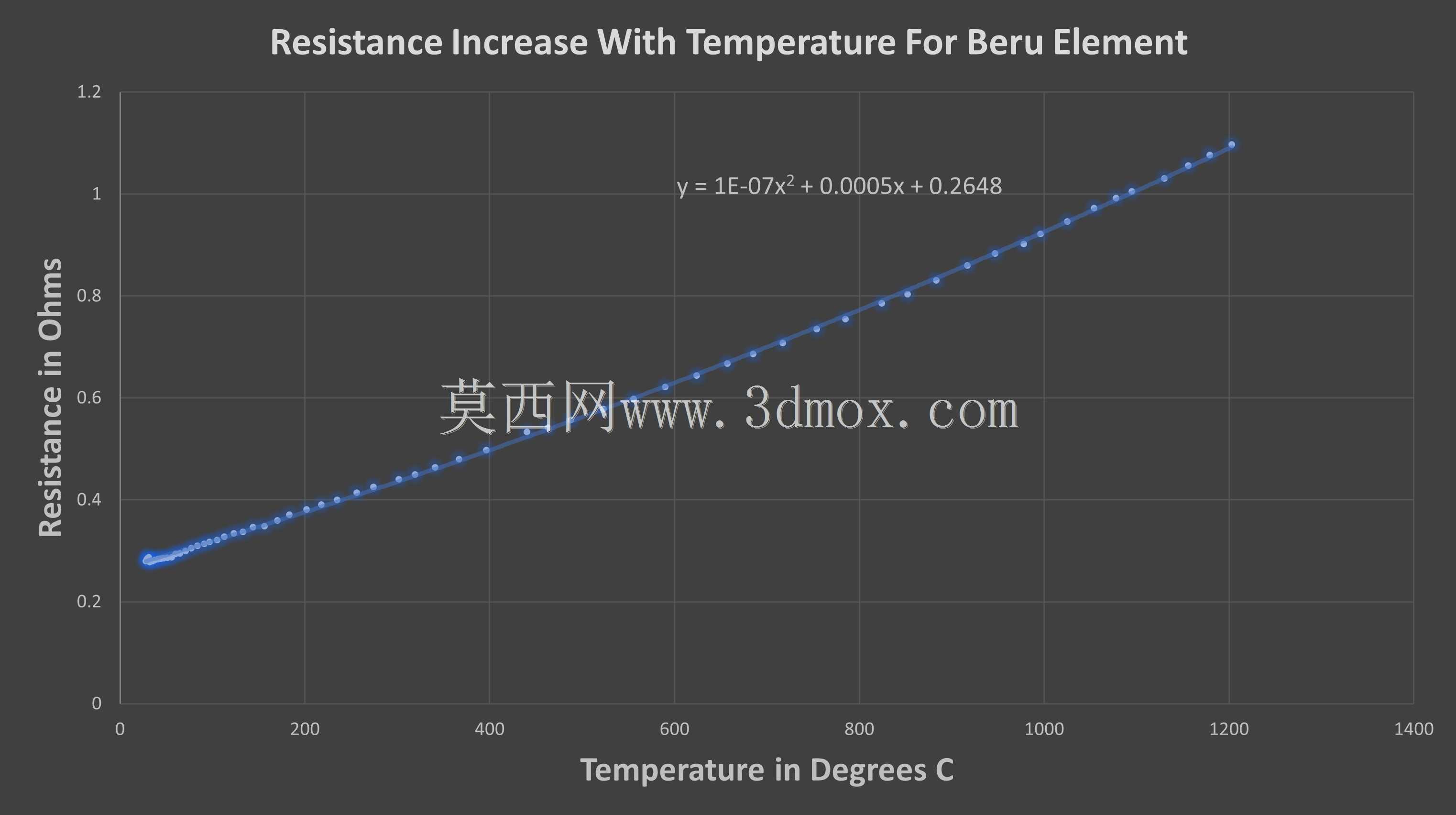

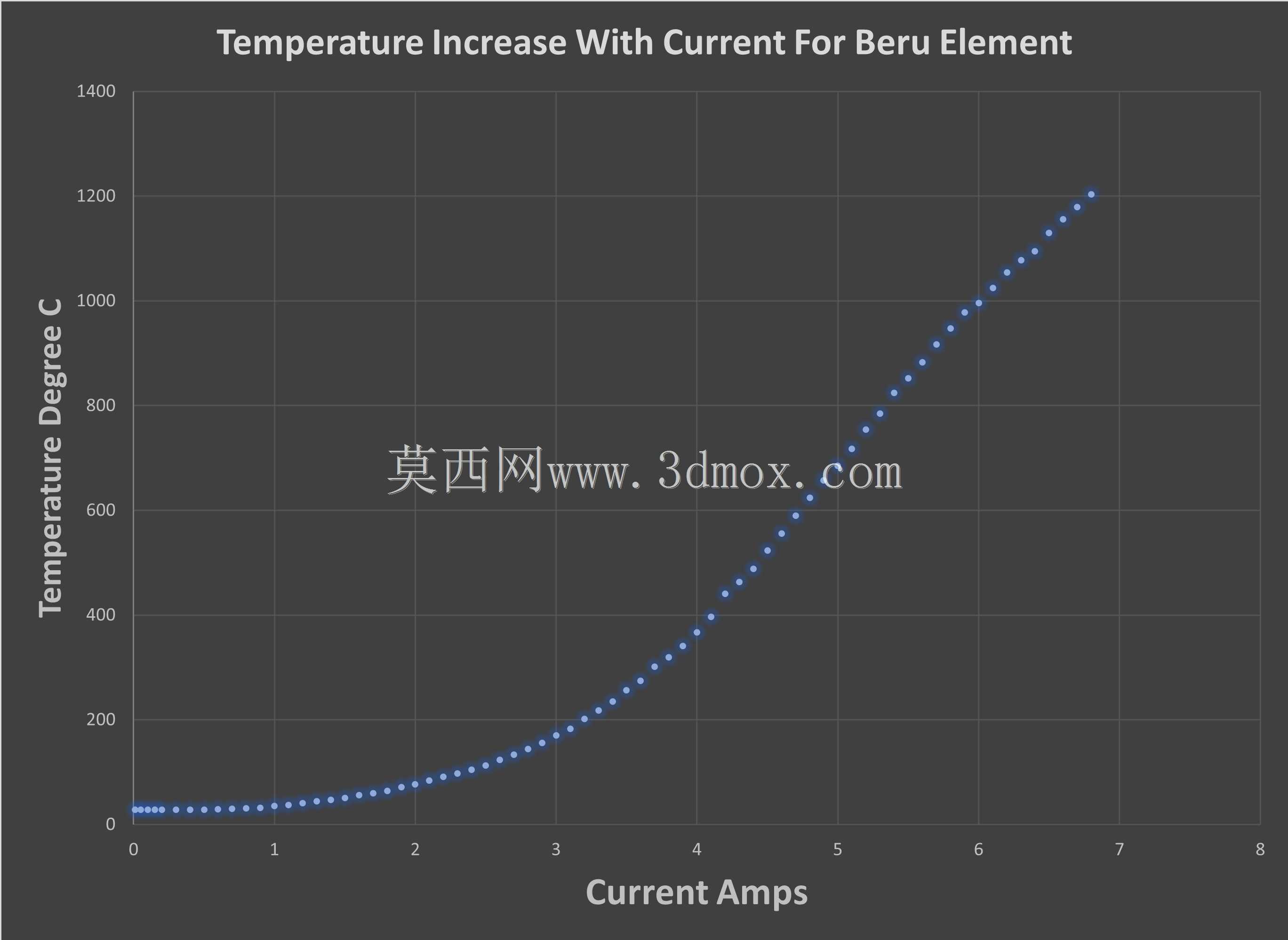

　　设计配套设备时需要预留对应的防护结构，避免熔融滴落物损伤周边元件；其本身具备正温度系数自稳特性，搭配简单的感测电路即可实现闭环温度控制，无需复杂的温控算法即可维持稳定的加热温度，外壳主体采用耐高温不锈钢材质，也可根据使用需求替换为镍铬铁合金材质，适配更高腐蚀等级的工作环境。
