30磅级顶置旋转格斗竞技机器人结构

　　该套三维结构面向中量级竞技机器人对抗场景，整体围绕顶置水平旋转武器的高冲击输出需求展开，底盘采用三向延展的低趴轮廓，武器臂从机体中心向外辐射，既扩大旋转打击覆盖半径，也在碰撞瞬间把冲击载荷分散到两侧驱动模块。整机重量控制在30磅级别，其中旋转武器总成的转动质量集中在12至15磅区间，转动惯量与驱动电机功率匹配，避免武器空载惯量过大导致启动迟滞，也防止惯量不足造成击打能量衰减。

　　底盘框架选用加工铝件拼合，外露结构件采用阳极氧化处理，关键承力部位搭配青铜衬套与钢质紧固件，在控制自重的同时保证反复冲击下的连接可靠性。框架有效直径约27.5英寸，轮系采用8轮布局，四个独立驱动吊舱分置底盘两侧，吊舱与主框架之间保留浮动余量，场地表面存在焊缝、轻微起伏或碰撞抬升时，接地轮仍能维持抓附力。驱动轮选用小直径高摩擦轮面，配合紧凑轮轴布置，底盘离地间隙被压到较低水平，降低敌方楔铲从底部插入的概率。

　　动力部分配置两台60mm无刷武器电机，动力经齿轮副传递至中央旋转主轴，齿轮啮合位置设置在底盘中部封闭区域，减少对抗中异物卡入传动链的风险。行走系统采用独立电机配减速器的吊舱方案，每个吊舱集成轮轴、支承板与安装孔位，维修时可整体拆换；吊舱铰接点靠近底盘重心线，单侧受撞击后轮组可小范围让位，避免硬连接直接撕裂框架。武器动力链路与行走动力链路在空间上分层布置，旋转件下方设置主轴支承座，轴承座通过加厚安装板与铝框架连接，抵消武器启停和击打反扭带来的交变载荷。

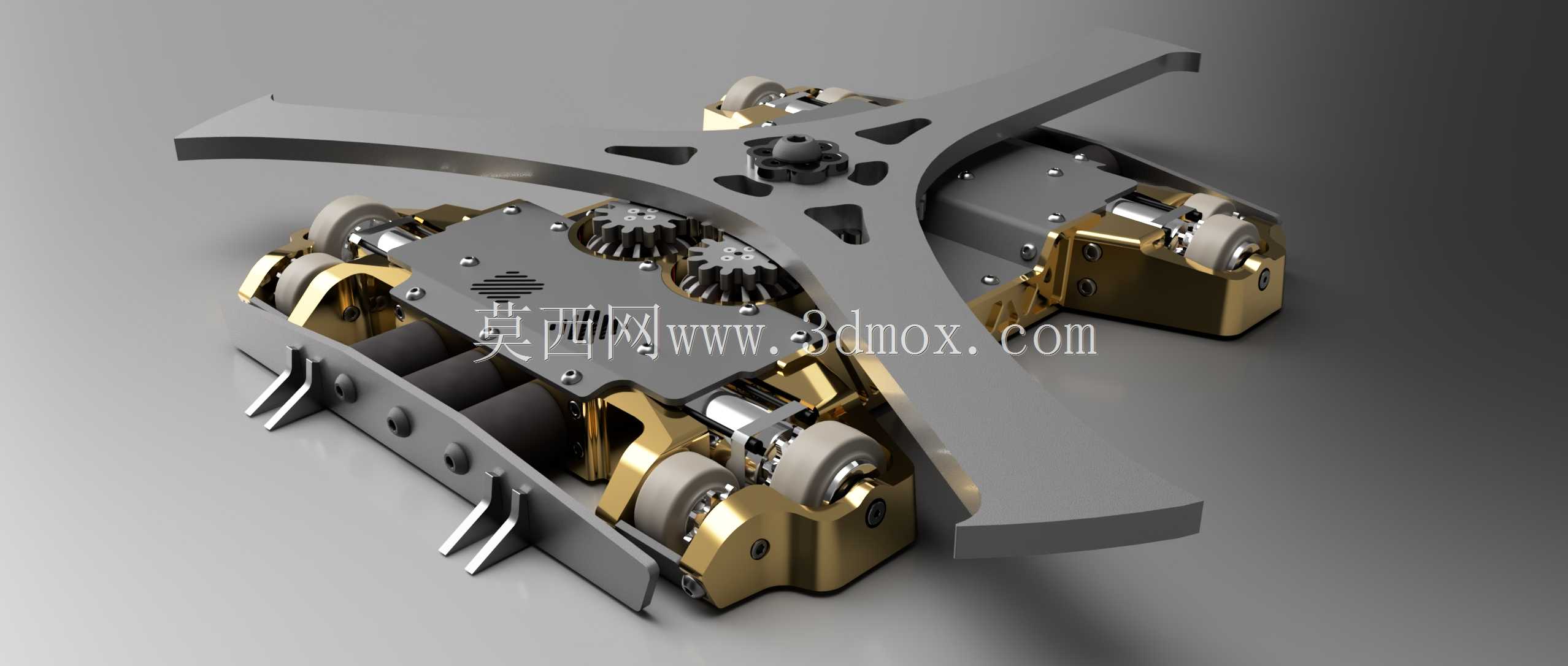

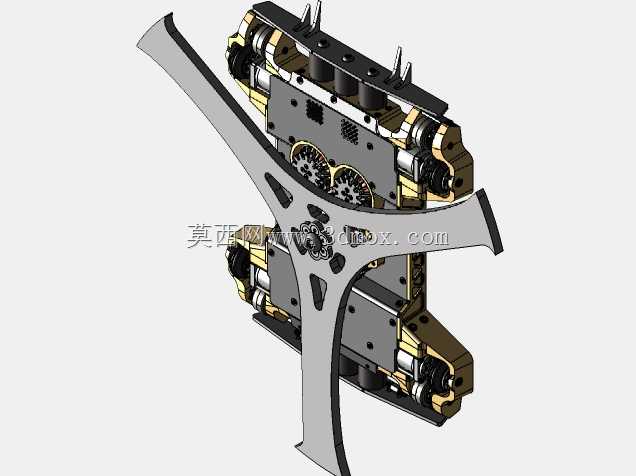

　　旋转武器采用三杆式拓扑，杆体轮廓经水切割成型，外缘做加厚处理并预留可更换打击齿安装位；杆身开设三角形减重孔，孔位避开主受力路径，在远离旋转中心的区域保留足够材料厚度，把质量尽量外移以提升转动惯量。武器下方与底盘之间留有安全间隙，旋转时不会干涉驱动吊舱和线缆，顶部中央设置紧固件压盖，便于拆装武器盘并调整轴向预紧。底盘前端布置两组楔形叉齿，齿板采用高强钢板加工，角度贴合地面，既可以在正面对抗中铲起对手，也能引导侧向撞击滑过车体，降低刚性冲击对主框架的破坏。

　　电气布置方面，电池仓位于底盘重心附近，17kW电池电量可支撑约5秒的高功率武器输出，短窗口爆发设计符合竞技对抗中高速接近、单次重击的战术逻辑。电调、接收机等器件集中在中部低腔，线缆沿框架内侧走线并预留扎带孔，旋转部件周边避免裸露长线；电源开关和充电接口设置在防护较好的侧板区域，外部加装护角，防止碰撞后误断电。整机装配边界充分考虑赛场规则限制，外伸武器杆在旋转范围内无突出螺钉，底盘四角设置圆滑过渡护块，既减少勾挂场地接缝，也避免撞击时应力集中在尖角。

　　从结构工程角度看，该设计的核心在于把高惯量武器、多轮浮动悬挂和紧凑铝框架整合在同一重量预算内：中部齿轮传动保证武器输出效率，四周独立吊舱维持复杂场地机动性，前楔齿与顶置旋转器形成近身控制加高动能打击的组合。建模时需重点核对旋转武器包络、轮组跳动空间、吊舱铰接角度以及电池仓拆装顺序，尤其要验证武器受侧向反力时主轴座与框架连接区的强度，确保整机在高频对抗工况下保持传动稳定和行走可控。
