家用云台型智能无线监控摄像头结构设计

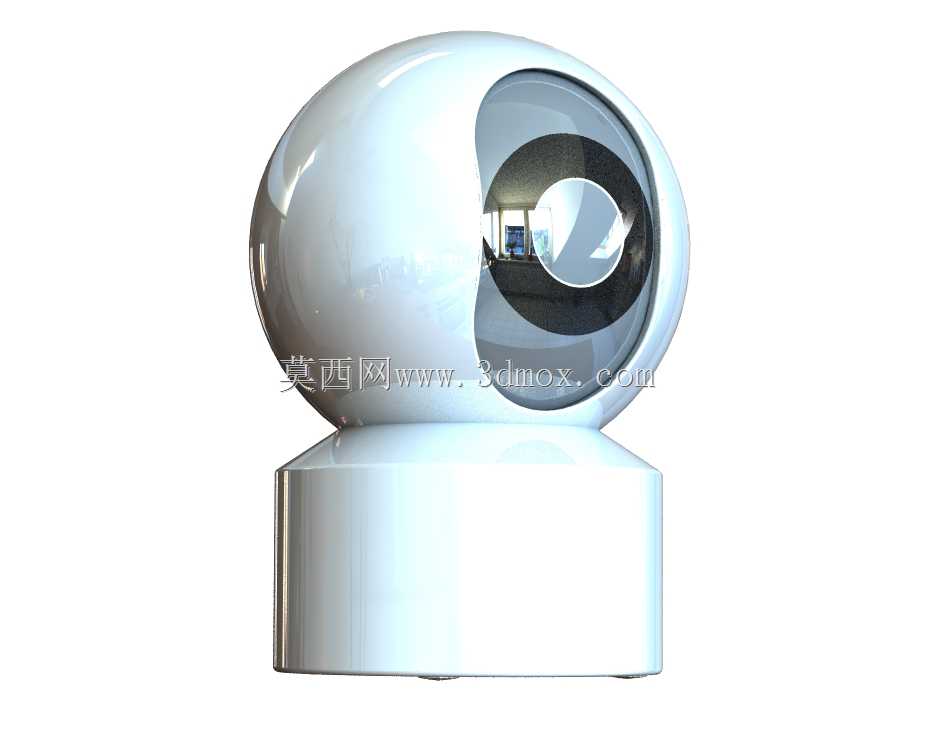

　　这款球形云台监控设备的结构设计，首先围绕家用室内安防的实际部署场景展开，日常可放置于客厅置物架、书房桌面、商铺收银台旁等位置，无需复杂的布线施工，仅需预留常规电源接口即可完成部署，适配多数民用场景的安装边界。设备整体采用上下分体式结构，下部为固定基座，上部为球形云台舱，基座底部做了平整处理，可直接平稳放置于水平台面，若需壁挂安装，基座背面预留了标准挂装孔位，可匹配常规膨胀螺丝的安装尺寸，不会额外增加安装配件的选型成本。上部球形舱与基座之间采用隐藏式旋转轴结构，水平方向可实现360度无死角回转，垂直方向俯仰角度覆盖-10度到90度区间，可通过远程控制调整监控视角，避免出现监控盲区，转轴处做了阻尼限位设计，转动过程无卡顿异响，

　　长期使用也不会出现视角偏移的问题。球形舱正面为镜头视窗区域，视窗采用高透光学亚克力材质，表面做了防眩光硬化处理，既不会遮挡镜头成像光路，也能避免日常擦拭造成的表面划痕，镜头模组内置在球形舱内部，周边预留了红外补光灯的安装位，夜间低光照环境下可自动切换红外补光模式，实现无红光夜视监控，不会干扰室内人员的正常休息。设备外壳采用ABS工程塑料注塑成型，表面做了哑光磨砂处理，不易残留指纹与灰尘，整体外壳拼接处做了错位卡扣结构，配合防水胶条可实现基础的防泼溅能力，适配厨房、阳台等轻微潮湿的使用场景。内部结构设计上，将无线通讯模块、主控电路板、电机驱动模块分层布置在基座内部，重心集中在下部基座位置，即使云台转动到极限角度，

　　设备整体也不会出现倾翻问题，球形舱内部仅布置镜头模组与补光元件，尽可能降低上部转动负载，减少云台电机的运行功耗，同时降低转动过程中的工作噪音。无线天线内置在基座侧边的壳体内部，信号发射方向无金属遮挡，可保障家用WiFi环境下的信号传输稳定性，不会出现视频流卡顿、延迟过高的问题。设备整体尺寸控制在掌心大小，不会占用过多的放置空间，外观采用简约的白色配色，可适配多数家庭的装修风格，不会显得突兀。结构设计过程中充分考虑了民用设备的易维护性，外壳卡扣无需专用工具即可拆开，方便后期清理镜头灰尘、检修内部元件，所有内部走线都预留了足够的转动余量，云台长期往复转动也不会出现线材磨损断裂的问题。
