汽车传动系统异形连接支架结构设计

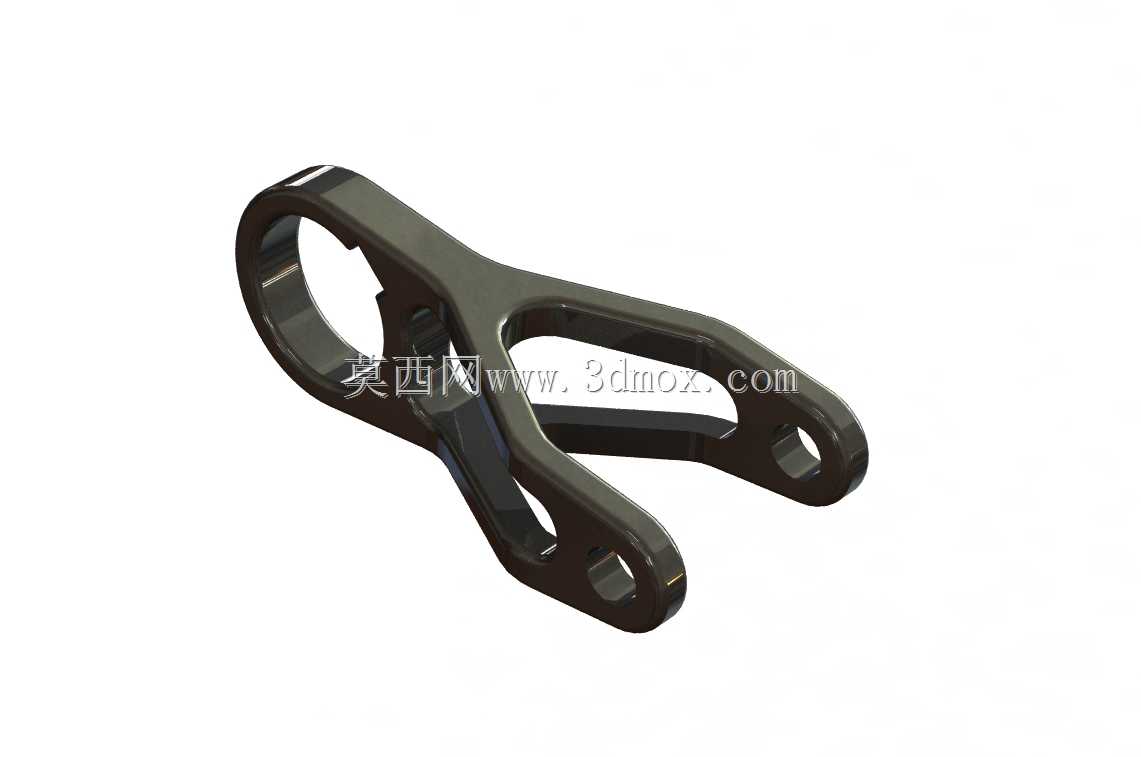

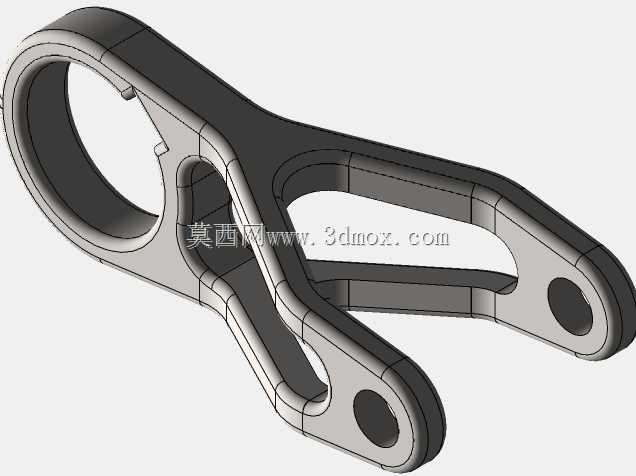

　　这款异形连接构件主要应用于乘用车辆底盘传动与悬挂系统的衔接部位，负责在动力输出端与摆臂组件之间传递载荷，同时抵消行驶过程中来自路面的多维度冲击。从结构设计逻辑来看，构件采用一体化锻压成型的主体思路，一端设置大尺寸环形抱箍结构，用于套接在传动轴的固定轴颈上，内孔预留0.02mm的配合公差，保证装配后无径向窜动，抱箍边缘做15度倒角处理，既方便压装作业，也能避免应力集中导致的装配开裂。另一端采用分叉式双支耳结构，每个支耳末端开设同轴光孔，用于穿装锁紧螺栓与悬挂摆臂的连接座固定，两个支耳的孔位同轴度公差控制在0.015mm以内，保证螺栓穿装后不会出现偏载剪切的问题。

　　构件主体的连接臂采用镂空式流线型设计，并非单纯为了造型美观，而是通过拓扑优化计算，在保证整体抗弯、抗扭强度满足12kN径向载荷、8kN·m扭矩载荷的前提下，去除非受力区域的冗余材料，相比等截面实心结构重量降低37%，符合汽车零部件轻量化的设计要求。连接臂的截面采用变厚度设计，靠近抱箍端的壁厚为8mm，向支耳端逐步过渡到6mm，过渡区域采用大圆角平滑衔接，避免截面突变带来的应力集中问题，经有限元仿真验证，在极限冲击载荷下，构件最大应力出现在支耳孔内侧，数值为320MPa，低于所选40Cr调质材料的屈服强度，安全系数达到1.6，满足底盘部件的强度设计规范。

　　从安装边界来看，构件整体长度为128mm，抱箍端外径62mm，支耳端两个安装孔的中心距为42mm，安装后与周边制动管路、线束的最小间隙为12mm，不会出现运动干涉问题。表面采用黑色氧化处理，既提升了构件的防锈耐腐蚀能力，也能降低行驶过程中砂石飞溅造成的表面损伤。在实际装车场景中，该构件能够适应-40℃到120℃的工作环境温度，在车辆经过颠簸路面、急加速、紧急制动等工况时，能够稳定传递载荷，不会出现形变、断裂等失效问题，同时镂空结构也能减少行驶过程中的风阻，一定程度上降低整车能耗。设计过程中还充分考虑了装配工艺性，抱箍内孔与支耳孔均可通过一次装夹完成机加工，减少装夹误差，提升加工效率，适合批量生产。
