四旋翼无人机机架钣金结构设计方案

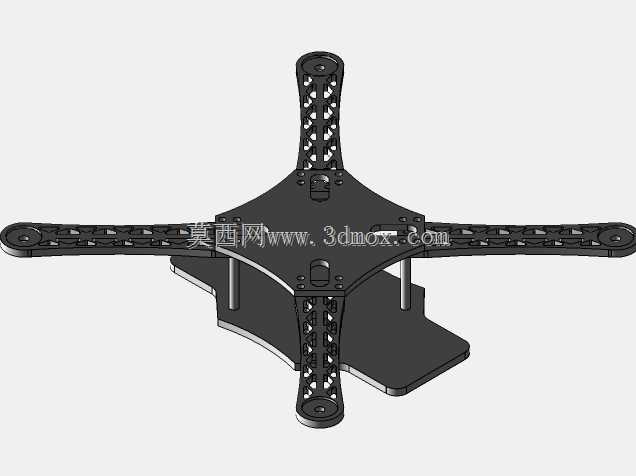

　　这款四旋翼无人机机架结构，主要面向消费级航拍、小型作业巡检类无人机的装机需求，核心承载飞控板、电池、电调、动力电机与外置任务载荷，是整机组装的核心支撑基体。从实际装机场景来看，该机架适配2204-2208系列无刷电机，可搭载5-6寸螺旋桨，中心板预留的安装孔位可直接适配主流2020mm、3030mm安装孔距的飞控与电调模块，无需额外打孔改件，能大幅缩短装机调试周期。机臂采用镂空式结构设计，在保证结构抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料余量，既降低了整机自重，也能减少飞行过程中的风阻干扰，机臂末端的电机安装位预留了标准M3螺丝孔，可直接锁紧电机底座，同时预留了电调走线的内嵌槽位，避免线材外露在飞行中被桨叶剐蹭。

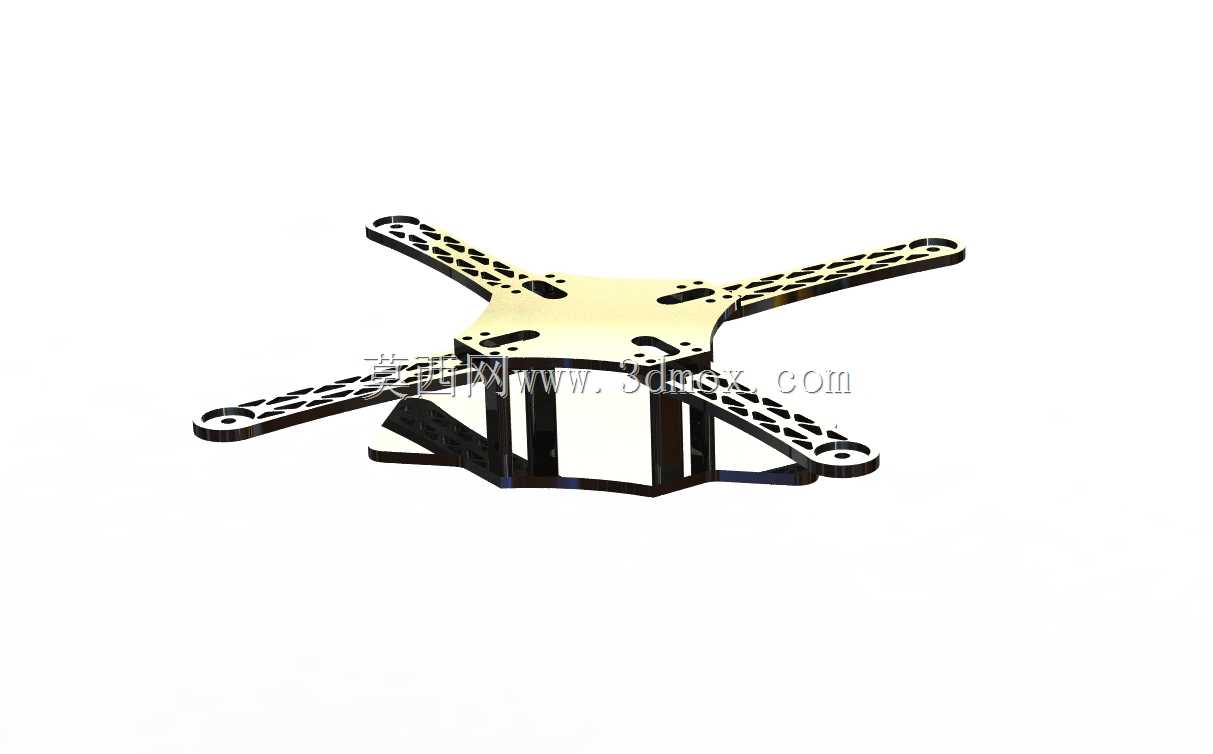

　　中心板采用分层式设计，上下板之间预留了15mm左右的安装空间，可容纳分电板、电池绑带固定座，底部预留的挂载位可加装小型摄像头、云台或者抛投装置，满足不同场景的作业需求。从设计思路上看，该机架优先考虑了装机的维护便捷性，机臂与中心板采用快拆式锁紧结构，单个机臂受损后可单独拆卸更换，无需拆解整机组装结构；钣金材质的中心底板具备足够的抗冲击性能，在发生轻度炸机时可吸收大部分冲击能量，保护核心电子元件不受损坏，塑料材质的机臂连接件具备一定的形变余量，可缓冲硬着陆时的瞬时冲击力。安装边界方面，机架整体展开后对角电机轴距为330mm，中心板最大宽度为120mm，底部起落架高度为35mm，可保证搭载云台时镜头不会触地，

　　电池仓可容纳3S-4S规格的2200mAh-3300mAh锂聚合物电池，整机起飞重量可控制在800g-1200g区间，适配日常休闲飞行、近距电力巡检、园区航拍等多种场景。结构上所有受力节点均做了圆角过渡处理，避免应力集中导致的结构断裂，焊接拼接位置均做了打磨平整处理，不会出现线材剐蹭破损的问题，框架整体的对称度控制在0.2mm以内，可减少飞行过程中的动力偏移，降低飞控的校准调试难度。
