汽车底盘双筒式连接支架结构设计

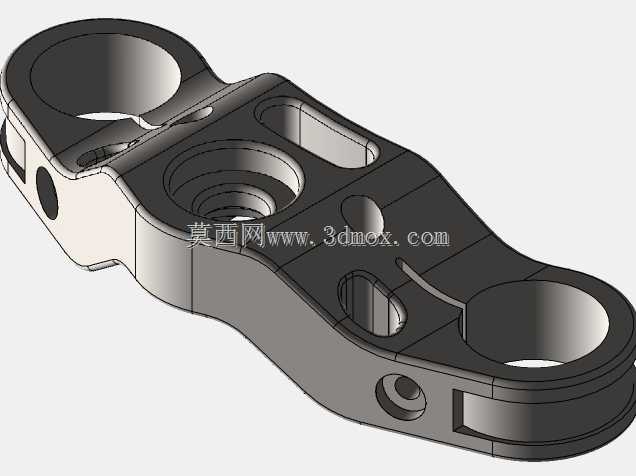

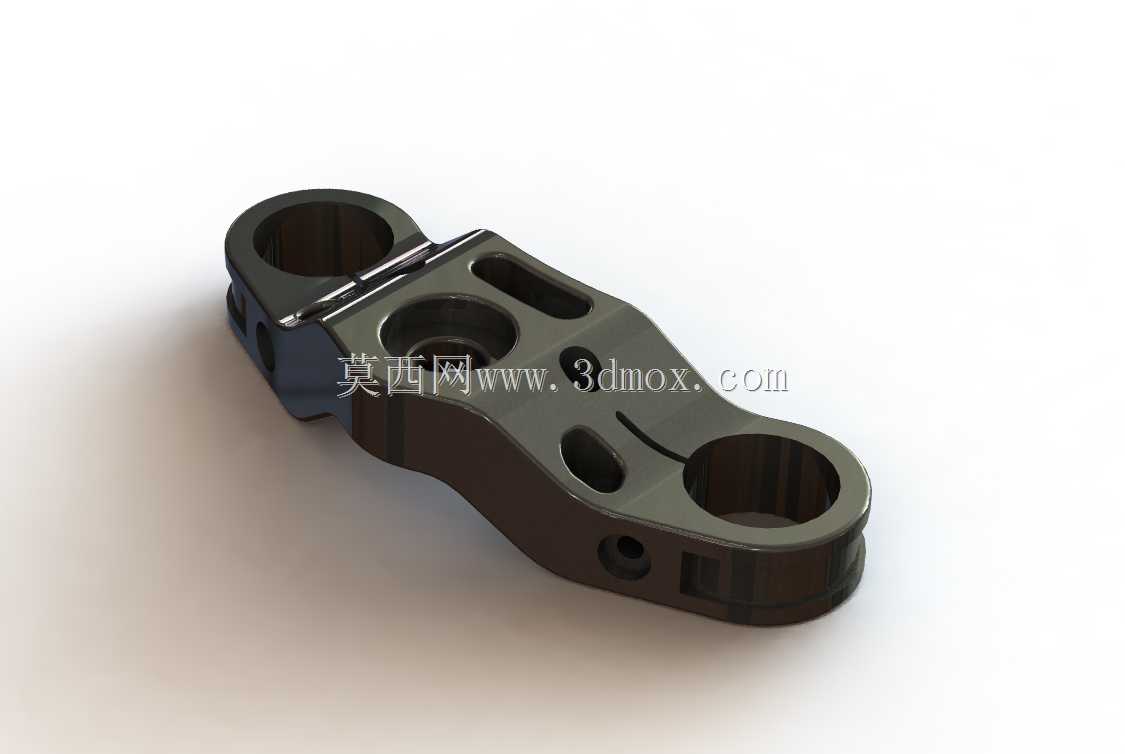

　　该构件属于底盘行走系统中的双点位铰接承载支架，整体采用两端大直径同轴套筒搭配中间异形承力梁的布局，两端筒孔用于穿装销轴，分别对接减震器下端与转向节摆臂点位，中间梁体上开设的多组镂空槽与沉孔，既预留了线束卡扣、传感器安装的固定位，也在保证抗弯截面模量的前提下削减了非承载区域的冗余壁厚。

　　从实际装车场景来看，这类支架多用于乘用车前悬副车架与轮边构件的过渡连接，车辆经过颠簸路面时，两端筒位会同时承受来自车轮的纵向冲击与横向转向力矩，中间过渡梁需要把两处点位的载荷均匀分散，避免局部应力集中导致铰接孔位出现椭圆变形。建模过程中优先以两端筒孔的中心距作为核心装配基准，该尺寸直接决定轮距与悬挂运动轨迹的匹配度，筒体内壁预留衬套压装的配合余量，端部环形凸台的厚度按照衬套压装后的轴向限位要求设定，防止衬套在往复摆动过程中出现轴向窜动。

　　外形轮廓上，梁体侧面采用渐变圆弧过渡，没有尖锐的直角转折，载荷传递路径从两端套筒沿着梁体侧壁平滑延伸，镂空槽的走向顺着主应力迹线布置，不会切断主要承力筋位；侧面开设的小直径横向通孔用于穿装防松开口销或者安装限位卡板，底部的小凸台可以在装配时作为定位面，贴合工装夹具快速摆正工件角度，减少总装工位的对位调整时间。

　　安装边界方面，两端筒孔的外圆直径需要和周边转向拉杆、刹车管路的活动间隙做干涉校验，极限跳动状态下要保留足够的安全距离，梁体上表面的沉孔深度控制在不打通主承力壁的范围内，既可以容纳螺栓头部，也不会削弱截面的抗扭能力。整个结构在建模时同步做了拔模斜度处理，适配后续铸造成型或者锻造成型的工艺需求，非加工面预留出机加工余量，仅对筒体内孔、端面定位面做精加工，在满足装配精度的同时控制加工成本。
