机器人竞赛大扭矩传动齿轮组结构

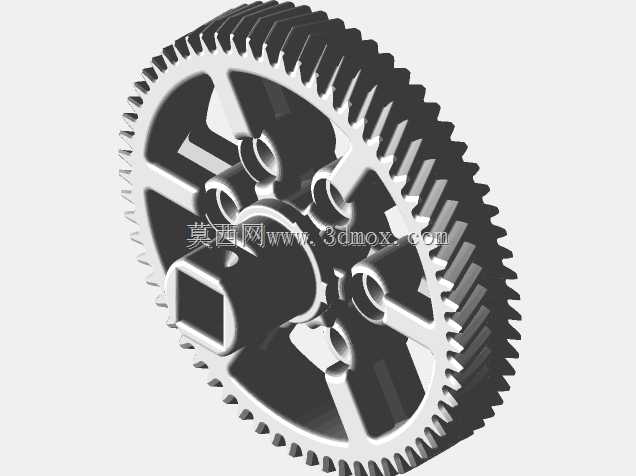

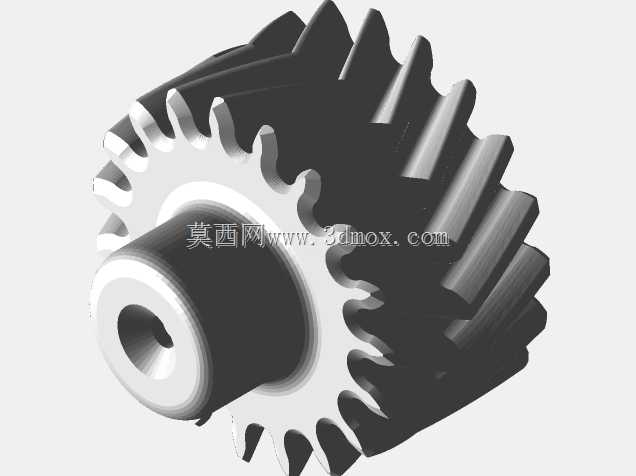

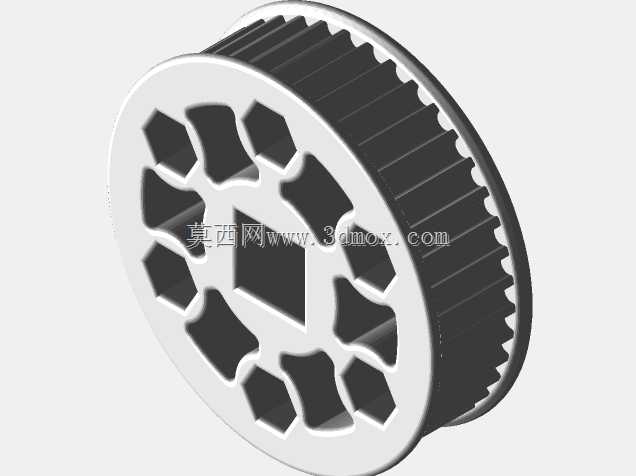

　　这套齿轮传动结构面向小型移动机器人、竞赛机器人以及教学实验平台的动力输出环节设计，核心采用大直径外齿圈与中心轮毂一体化布置方式，把减速、承载、轮体连接和外部执行件安装集中在同一回转零件上。外圆周连续布置渐开线直齿，齿形沿轴向保持完整啮合宽度，能够在中小模数传动中提供稳定的扭矩传递；轮缘内侧通过多根放射状辐板与中心毂体连接，辐板之间留出大面积镂空，既降低回转件质量，也便于在装配时观察内部啮合状态和清理杂物。

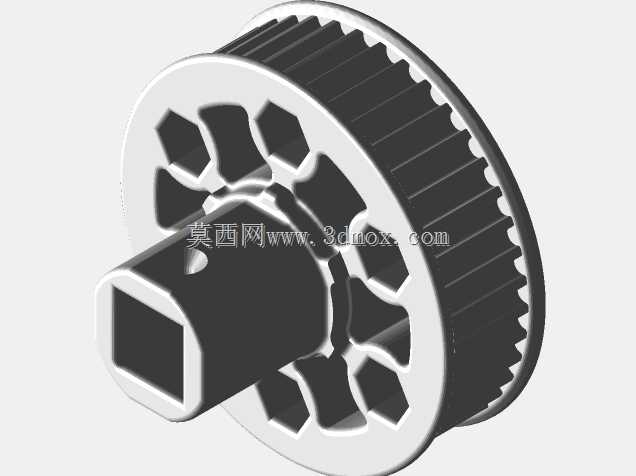

　　从实际使用场景看，该类零件常见于FRC、FTC等机器人竞赛底盘、机械臂关节末端以及低速大负载演示装置。机器人在启动、急停、碰撞或爬坡时，传动链会承受短时冲击载荷，单纯依靠薄腹板齿轮容易出现齿根裂纹或毂部松动。此结构在中心区域设置了加厚轮毂，并围绕轴孔布置多个环形凸台和连接孔，可与轴套、联轴器、轮辐支架或输出法兰配合；辐板与齿圈交接处保留过渡圆角，避免应力在尖角处集中。

　　设计思路上，模型没有采用实心圆盘方案，而是在保证齿圈刚性和轮毂支撑的前提下切除低应力区域材料。大齿圈承担啮合载荷，外圈齿宽决定接触强度，内圈腹板则负责把圆周力传递到中心轴系。多个周向分布的孔位可用于安装销钉、螺钉或限位柱，使齿轮不仅作为传动件，也可直接作为机器人行走轮、转盘或执行机构支架的基体。中心非圆孔与圆孔组合的接口形式，适合与定制轴头配合，能够限制相对转动，减少键连接在反复正反转下产生的间隙。

　　外形边界方面，大直径齿顶圆决定了安装时需要在箱体或机架内预留足够径向间隙，齿顶与相邻护板之间应保留安全距离，防止竞赛场景中异物进入啮合区。轴向厚度虽然紧凑，但齿部、轮毂和腹板形成阶梯结构，装配时需确认两侧挡圈、轴承或隔套的压紧位置，不能直接压在薄壁辐板上。若用于底盘轮系，中心孔轴线须与驱动轴轴线重合，外齿圈与配对小齿轮的中心距要按齿侧间隙调整，过紧会增大摩擦并导致卡滞，过松则在换向时产生冲击噪声。

　　建模时应重点控制齿根圆、齿顶圆、分度圆以及轮毂同轴度关系，镂空窗口边缘不宜出现尖锐突变。对需要加工或打印验证的结构，可在齿面和孔位周围适当增加壁厚，在辐板中部保留轻量化空间，从而兼顾转动惯量、强度和装配可达性。
