行星齿轮减速传动机构三维结构

项目分类:齿轮 发布时间:2023-09-15 ID:711267
  • 行星齿轮减速传动机构三维结构
  • 行星齿轮减速传动机构三维结构

  这套行星齿轮传动结构在紧凑径向空间内完成动力分流与减速输出,常见于伺服进给、机床辅机、小型输送辊道、回转工作台以及需要同轴输入输出的传动单元。相比普通定轴齿轮箱,它把载荷分配到多颗行星轮上,单齿啮合受力明显降低,箱体不需要做很大壁厚就能承受持续扭矩,同时输入轴和输出轴保持同轴线,设备布局时更容易避让周边电机、支架与防护罩。

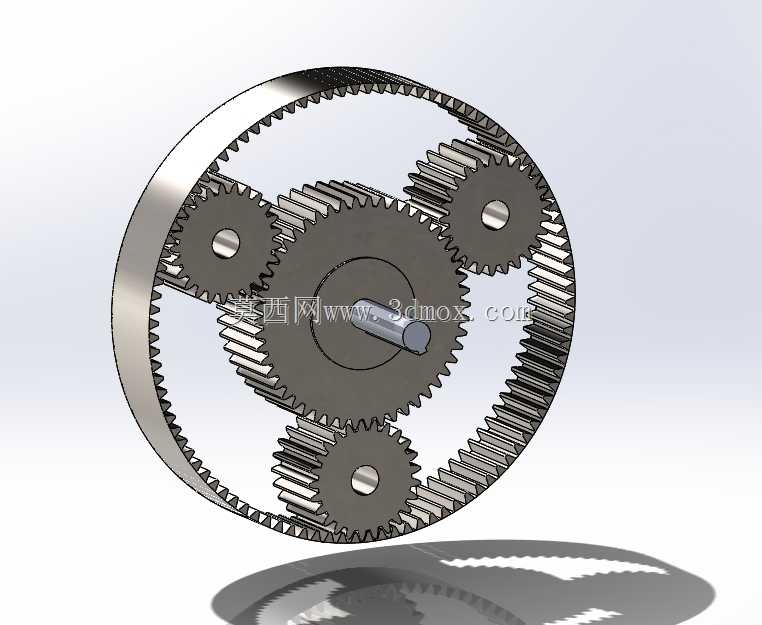

  结构上可以看到中心太阳轮、三颗均布行星轮、外侧内齿圈以及行星架之间的配合关系。太阳轮接收输入端转矩,行星轮一边与太阳轮外啮合,一边与固定或受控的内齿圈啮合,再通过行星架把合成运动传出。设计时首先要确定传动比边界:内齿圈固定时太阳轮输入、行星架输出可获得较大减速比;若约束关系改变,也能实现增速或差动传动。齿数选择不能只凑速比,还要核对邻接条件,保证相邻行星轮外圆不干涉,同时满足同心条件和安装条件,使太阳轮、内齿圈、行星架的回转中心严格重合。

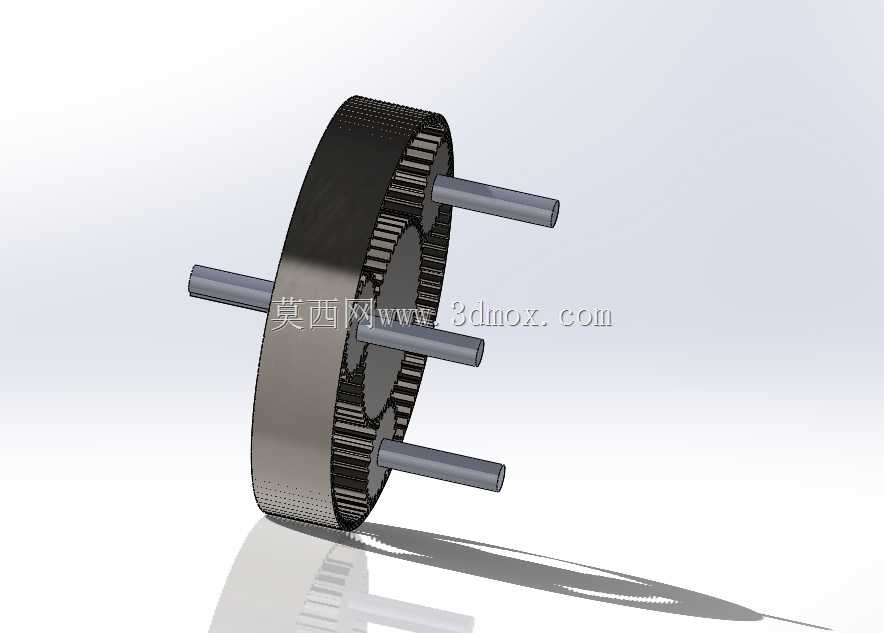

  从建模细节看,轮齿采用渐开线齿形思路,齿顶、齿根和啮合侧隙需要在装配中保留合理间隙。行星轮通过销轴或轴承支撑在行星架上,销轴位置度直接影响三颗轮的载荷均匀性;若孔位偏差过大,会出现某一颗行星轮过早承载、噪声升高甚至点蚀。内齿圈作为外圈件,既参与啮合,也常承担箱体连接作用,其外径、止口和安装孔位决定了整套机构能否嵌入原有设备。太阳轮输入端的轴径、键槽或夹持段要与驱动件匹配,行星架输出端则需考虑法兰、轴伸或连接盘的安装边界。

  实际布置时,径向尺寸主要受内齿圈外径限制,轴向尺寸则由齿宽、行星架厚度、轴承宽度和挡圈位置共同决定。三维装配中应重点检查轮齿啮合轨迹、行星轮自转与公转空间、销轴端部是否碰擦内齿圈,以及润滑脂或润滑油的留存区域。对于高速输入工况,还需在太阳轮与行星架之间考虑动平衡、轴承游隙和热膨胀间隙;对于低速重载工况,则应关注齿面接触强度、销轴剪切和行星架刚性。该结构把齿轮啮合、支撑定位、同轴传动和空间约束集中在一个圆形组件内,便于在设备改型时进行干涉检查、传动比验算和安装接口确认。
