正交啮合锥齿轮传动副结构

　　这套锥齿轮传动副采用正交轴布置形式，两个齿轮轴线呈90度相交，主要用于需要在垂直方向传递旋转动力的机床进给机构、小型减速器、分度装置以及专用工装传动链路中。在CA6140这类普通车床的相关传动改造或教学拆解场景里，相交轴动力传递无法直接用圆柱直齿轮完成，锥齿轮依靠节锥面上均匀分布的渐开线锥齿实现平稳啮合，把水平输入轴的扭矩换向传递到垂直输出轴，常见于溜板箱进给换向、刀架快速移动传动、工作台回转驱动等位置，也可移植到轻工输送设备、包装机械的转角传动单元中，替代复杂的带传动或链传动换向结构，压缩传动链路占用空间。

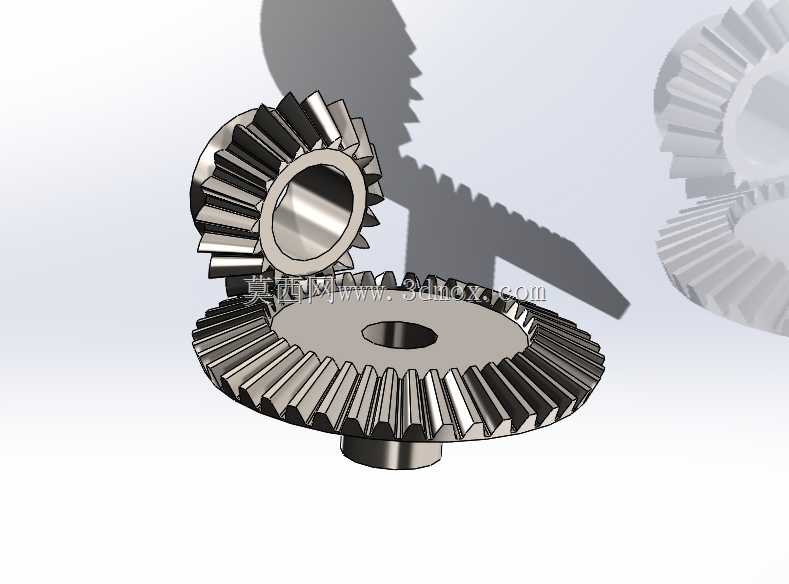

　　从结构功能来看，大锥齿轮作为从动轮，轮辐下方延伸出带中心通孔的轮毂，中心孔可直接穿装输出轴，通过平键或锁紧件实现周向固定，轮毂端面预留的轴向定位台阶可贴合轴承内圈或轴肩，控制齿轮在轴系上的窜动量；小锥齿轮作为主动轮，内孔同样为贯通式设计，可套装在输入轴端，齿轮背部的环形端面能与轴套、挡圈配合锁定轴向位置。两轮啮合时齿线沿节锥母线方向分布，载荷沿齿宽逐步接触，相比直齿圆柱齿轮换向传动，啮合冲击更小，传动比稳定，在中低速、中等扭矩工况下能保持恒定的瞬时传动比，不会在换向过程中出现传动比波动，保证进给量或输出转速的控制精度。

　　设计建模过程中先确定两轮的轴交角为90度，再根据预设传动比分配两轮齿数，分别计算分锥角、齿顶高、齿根高、锥距与齿宽参数，以两轴线交点作为共同的节锥顶点搭建基准，确保两个齿轮的节锥面完全相切、锥顶重合，避免建模时出现锥顶错位导致的啮合干涉。齿形部分沿锥面方向逐齿阵列，齿厚从大端向小端逐步收窄，齿顶间隙沿齿宽方向保持均匀，建模时同步校验齿顶与配对齿轮齿根的间隙，防止转动过程中出现齿顶刮擦；齿轮内孔、轮毂外径、轮辐厚度均按照常规轴系装配尺寸预留公差，安装时主动轮轴线与从动轮轴线必须严格相交于节锥顶点，轴向位置可通过垫片微调，保证齿面接触区落在齿宽中部，避免偏载造成局部齿面过早磨损。

　　外形安装边界方面，大锥齿轮径向尺寸更大，轴向高度包含轮齿部分与下方轮毂，安装时需要在齿轮背面预留足够的轴承安装空间，径向外侧要留出齿顶圆与机箱内壁的安全间隙，避免运转时轮齿与壳体发生磕碰；小锥齿轮径向尺寸紧凑，套装在输入轴端时，其背锥端面要与轴肩定位面贴合，轴向推入深度需匹配啮合侧隙要求，侧隙过小会出现卡滞、发热，侧隙过大则会产生换向冲击、回程误差。整套传动副的结构完全围绕相交轴动力换向的实际需求设计，没有多余冗余特征，齿部、轮毂、内孔的特征完整还原了实际加工零件的形态，可直接用于传动方案校核、装配干涉检查、机床教学演示以及非标设备转角传动机构的选型参考，在布局机箱内部传动链路时，可直接以两轴线交点为定位基准，同步布置输入轴、输出轴的支撑轴承与密封件，提前排查装配空间冲突，减少后续实物试制阶段的整改工作量。
