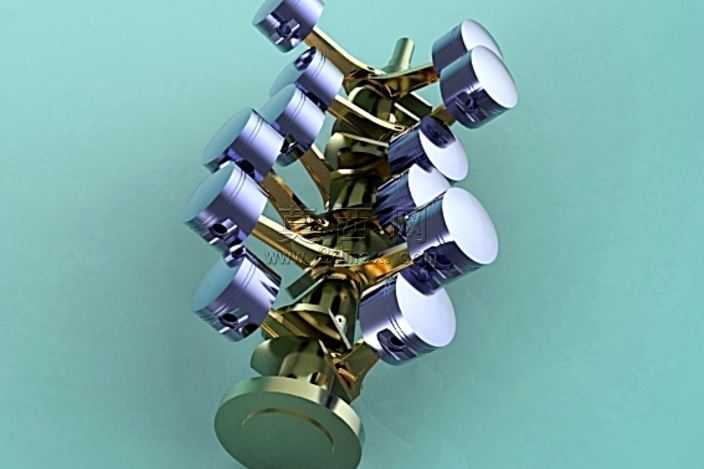

V12发动机曲轴活塞连杆组件三维建模作品

本作品为V12发动机核心运动组件的三维建模成果，完整还原了曲轴、活塞与连杆总成的装配结构与运动逻辑。建模过程中首先梳理V型12缸发动机的排布规律，确定两侧气缸60度夹角的布局基准，以曲轴的主轴颈轴线为全局装配基准，依次完成各部件的参数化建模。曲轴部分严格按照12缸发动机的点火间隔角设计曲柄销的相位排布，对主轴颈、曲柄销、平衡块的过渡圆角做了精细化处理，既还原真实曲轴的减重结构，也保证各轴段的同轴度与装配公差符合机械设计规范，建模时对油道孔等细节结构做了简化但保留核心功能特征，避免模型面数冗余影响装配操作。活塞部分针对V型缸的工作特性，设计了适配的活塞裙部型线，还原活塞顶部的燃烧室凹坑结构，对活塞环槽、活塞销座的位置做了精准定位，保证活塞销与连杆小头的装配间隙符合运动要求，活塞的壁厚变化按照真实内燃机活塞的受力分布做了差异化建模，还原轻量化设计的结构特点。连杆部分区分大头与小头的结构差异，大头做分体式设计还原连杆盖的装配结构，对杆身的工字型截面做了精准拉伸建模，保证连杆长度、大小头中心距符合V12发动机的压缩比设计要求，连杆螺栓的定位孔也做了对应预留，还原真实部件的装配逻辑。材质渲染阶段，曲轴与连杆采用锻钢材质的金属质感，调整金属粗糙度与反射参数还原机加工表面的哑光金属质感，活塞采用铝合金材质的浅银白质感，区分活塞环的铸铁材质色差，背景采用低饱和度的青蓝色调突出金属部件的结构轮廓，渲染时添加柔和的环境光避免金属表面出现过曝的高光点，清晰展现各部件的装配关系。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模再进行全局装配，添加曲轴旋转、活塞往复、连杆摆动的运动约束，可直观演示V12发动机的曲柄连杆机构运动过程，各部件之间无干涉，装配层级清晰，可用于内燃机结构教学、动力总成原理演示等场景，完整展现了V12发动机核心运动组件的结构特点与设计逻辑。
