UPVC管路异径锁紧适配接头结构

　　这套异径锁紧适配接头主要用于低压流体输送管路的变径衔接场景，常见于民用给排水支管改造、化工轻腐蚀介质输送管线、水处理设备旁通管路以及暖通冷凝水排布作业中。当现场两段管路公称通径不一致，又需要快速完成密封对接、同时保留后期可拆卸维护空间时，这类带六角锁紧结构的转接件就能替代传统胶粘直通或者多段接头拼接的方案，减少管路接口数量，降低渗漏风险。

　　从结构功能上看，接头一端为光滑圆柱承插段，可套入对应外径的UPVC管路外壁，配合粘接或者卡压密封完成固定；另一端为带内孔台阶的六角锁紧端，内部可容纳密封胶圈与压紧卡环，当六角螺母沿轴向旋紧时，端面会均匀挤压密封圈，让橡胶件径向贴紧管壁，同时卡环咬合管路外壁，既实现静密封，又能承受一定轴向拉脱力。六角外形的设计完全适配标准开口扳手、活动扳手的作业空间，不需要专用工装，现场装配时扭矩可控，也避免了纯圆柱接头拧紧时打滑、无法受力的问题。

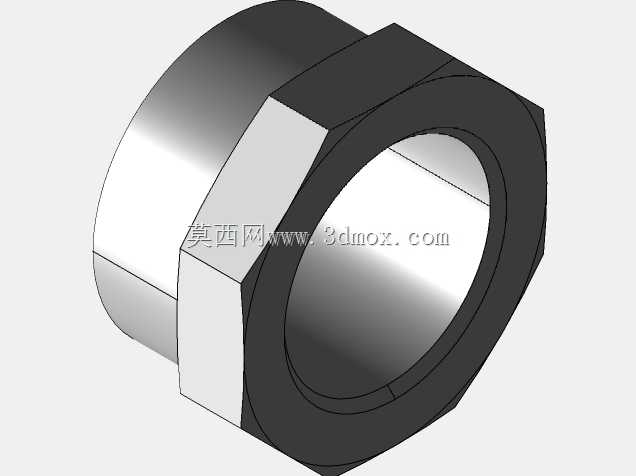

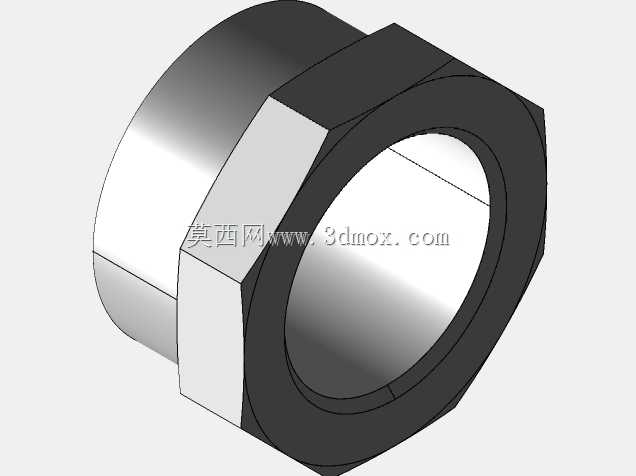

　　建模过程中首先以回转轴线为基准搭建主体回转特征，先绘制内外壁的阶梯剖面：内孔根据两端适配管路的通径设置不同直径，中间预留过渡台阶，避免介质流经时出现突扩突缩的过大压损；外壁圆柱段保留足够壁厚，满足PN16压力等级下的承压要求，锁紧段则在回转体基础上切除出六方面，六方的对边尺寸参照同压力等级塑料管件的通用标准，保证市面常规扳手可以直接卡入，六方与圆柱段之间设置退刀圆角，避免注塑成型时转角处应力集中，也降低长期受压后开裂的概率。

　　安装边界方面，接头轴向总长度覆盖两端管路的插入深度，圆柱承插段的插入深度参照对应管径的承插长度规范，保证胶粘面有足够接触面积；锁紧端预留螺母旋合行程，装配时后方要留出至少扳手宽度的操作空间，不能贴墙或者紧贴其他管线排布，否则后期无法施加拧紧扭矩。管路同轴度需要在安装时保证，若两段管路偏心过大，强行锁紧会导致密封圈偏压，局部出现缝隙渗漏，因此排布管线时要提前调整管卡位置，让接头两端管路自然对中。这类塑料管件自重轻、耐普通酸碱腐蚀，不需要额外做防腐涂装，在水处理、化工排污场景中相比金属接头成本更低，也不会出现锈蚀卡死、后期无法拆卸的问题，结构上没有多余的复杂特征，注塑成型时拔模顺畅，批量生产的良率更高。
