双向轴电机配套安装固定外壳结构

　　在小型输送辊道、双侧联动摆杆机构以及并排布置的同步传动工位中，动力源往往需要从电机两端同时输出扭矩，常规单侧出轴的电机安装座无法覆盖这种布置需求，双向轴电机安装外壳正是针对这类工况形成的承载与定位构件。

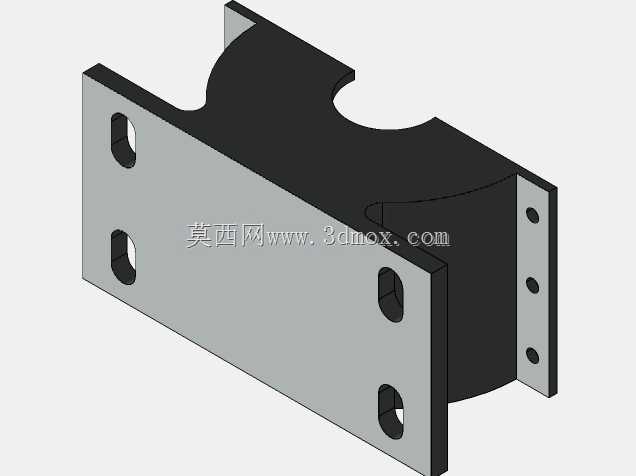

　　从实际装配关系看，该外壳首先承担电机本体的包覆与支撑作用。中部弧形腔体按照电机圆柱外廓进行包容，侧壁形成半围合结构，既限制电机在径向的窜动，又能在装配时通过腔体曲面快速找正，使电机轴线与两侧被驱动轴保持同轴。外壳两端伸出的立板构成主要安装界面，板面上预留的圆孔用于穿装紧固螺钉，可将电机连同外壳固定到设备机架、墙板或专用支座上；立板上的孔位间距按照常见安装边界布置，能够在有限空间内完成四点或多点固定，减少运转时的悬臂振动。

　　两侧较宽的安装板上开设了长圆形调节孔，这一细节并非单纯减重。长孔允许外壳在装配阶段沿孔长方向进行小范围位置调整，用于补偿电机轴与联轴器、同步轮或链轮之间的中心距误差，也便于张紧同步带、链条后再锁紧固定。对于需要现场配焊或螺接的机架，这种可调结构能够降低安装基面加工精度要求，避免因孔位累计误差导致强制装配。

　　外壳顶部的开口轮廓与电机出线、端盖避让及散热需求相关。双向出轴电机在连续运行时会产生热量，围合壳体若完全封闭，容易在腔体内部形成热积聚；上部开放区域可增加空气流通，同时为电机接线盒、线缆弯折和端盖紧固件留出操作空间。壳体侧板与底板之间采用折弯加焊接的成型思路，外形简洁，受力路径直接：电机重量通过弧形承托区传递到两侧立板，再经安装孔传入机架，整体没有多余的复杂曲面，适合板材下料、折弯成型和后期机加工。

　　设计时需要重点控制三处边界：一是弧形腔体的内径与电机外径配合，过松会造成电机转动时敲击壳体，过紧则会压装困难并影响散热间隙；二是两端立板孔的同轴度和端面垂直度，若立板偏斜，双侧输出轴连接后会产生附加弯矩；三是长圆孔到板边的距离，既要保证调节量，又不能削弱安装板的局部强度。

　　在设备维护场景中，该外壳还起到防护作用，能够阻挡切屑、粉尘和飞溅液体直接接触电机壳体，同时不遮挡轴端连接部位，方便检修人员拆换联轴器或调整传动件。整体结构兼顾定位、固定、调节、散热和防护，适合作为双向出轴动力单元在通用传动设备中的基础安装件。
