双铰接承力吊耳结构仿真设计

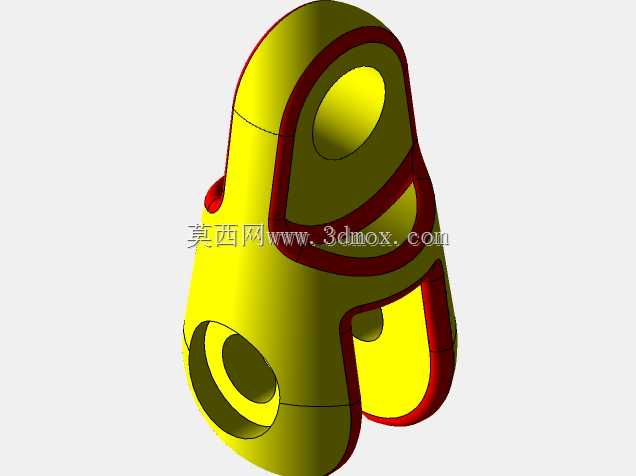

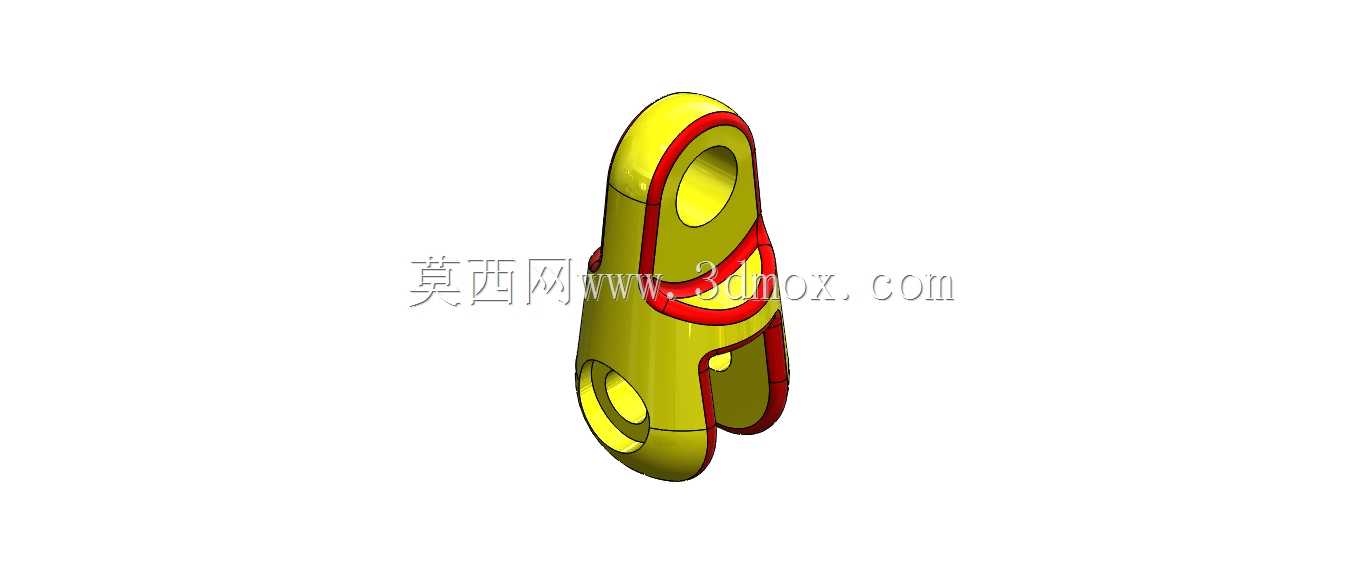

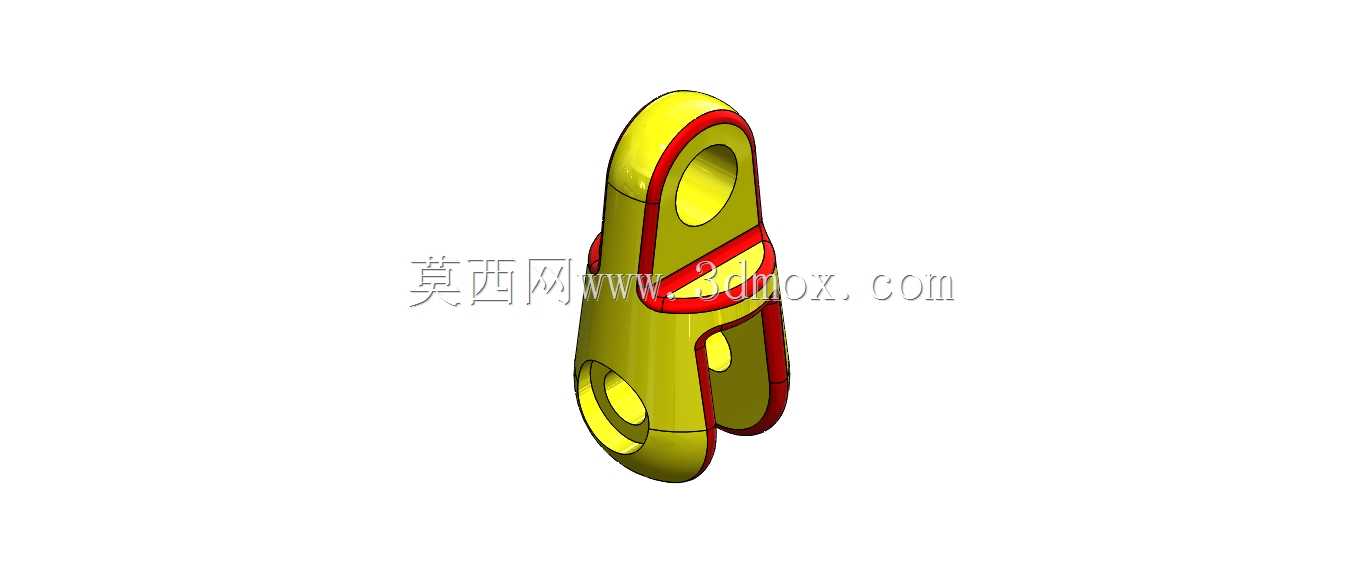

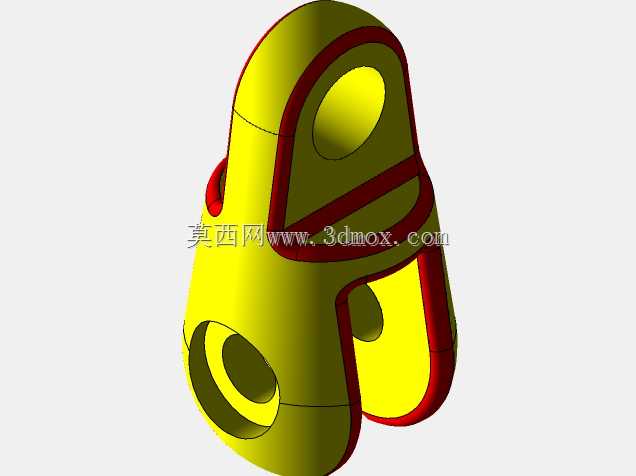

　　该双铰接承力吊耳为典型的两端带销孔的长条形承力连接件，整体采用一体化锻压或铣削成型思路，主体沿纵向呈流畅的变截面过渡形态，上下两端各设置同轴销接孔位，可分别通过销轴与上方吊点、下方被牵引或被吊装构件形成铰接副，在工程机械起吊、设备转运牵引、工装夹具吊挂、户外机架挂载等场景中承担轴向拉拽与小幅偏摆载荷。

　　从受力逻辑来看，这类吊耳在实际工况中并非始终承受纯轴向拉力，现场吊装时难免出现起吊点偏移、构件晃动、多吊点不同步受力的情况，销孔位置会同时承受销轴的挤压应力、孔边的局部弯曲应力，长杆段则叠加轴向拉伸与横向弯曲的复合作用。设计阶段没有采用等截面直杆的粗放形式，而是将杆身中段做适度收窄、两端销座区域向外扩厚，一方面让材料更多分布在孔边应力集中的高负载区域，避免销孔侧壁因挤压出现塑性变形，另一方面控制中段冗余重量，让整体应力分布沿着杆身走向更趋均匀，减少不必要的材料浪费。

　　配套的仿真结果以安全系数云图形式呈现，云图标定的最小安全系数阈值为1.2，色彩从孔边局部的低安全系数暖色区域，向杆身大部分区域的高安全系数冷色过渡，可以直观看到应力峰值集中在上下销孔的内侧承压边缘以及杆身与销座的过渡圆角处——这也和实际失效规律完全吻合：吊耳的报废绝大多数先出现在孔壁磨损失圆、过渡圆角处萌生疲劳裂纹，而非杆身中段直接拉断。建模时特意在两处过渡位置保留了足够大的圆角半径，避免直角台阶造成的应力突变，销孔内径与适配销轴采用间隙配合，间隙量控制在公称直径的千分之五到千分之八区间，既保证装配时销轴可以顺利穿入，又不会因间隙过大导致工作时冲击载荷反复敲击孔壁。

　　安装边界方面，上端销孔对接起重吊具的卸扣或吊环销轴，下端销孔连接被吊工件的预制吊点，两个销孔的中心距是核心安装尺寸，直接决定吊装时构件的悬挂高度与摆幅空间；销座的外侧厚度需要和配对卸扣的内开裆宽度匹配，若吊耳厚度过大无法塞入卸扣裆内，过薄则会在受拉时出现侧向偏摆。杆身的侧向宽度在穿过工件预留的吊装槽口时需要预留单侧不小于两毫米的避让间隙，防止起吊过程中杆身与槽口侧壁发生剐蹭卡滞。

　　日常工况里，这类吊耳需要随构件反复周转使用，每次承载前都要检查孔边是否有磕碰变形、过渡圆角处是否出现肉眼可见的细纹，仿真得到的应力分布也为后续的轻量化迭代提供了明确依据：低应力区域可以进一步减薄壁厚，高应力的孔座区域则可适当增加衬套来替换磨损，无需整体报废，有效降低工装耗材的长期使用成本。
