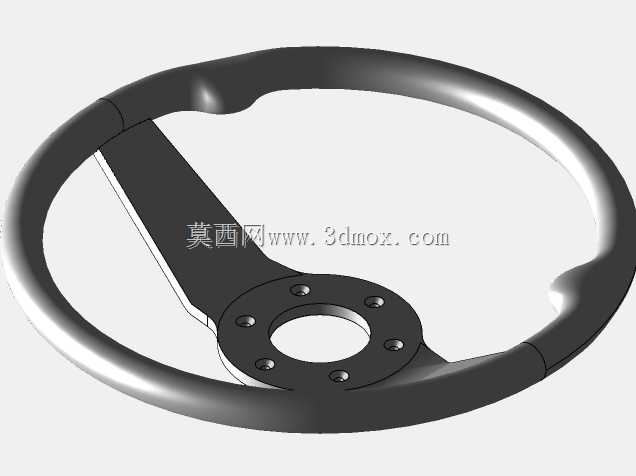

CA6140车床用两辐式操控方向盘结构

　　这类两辐式方向盘主要应用在普通卧式车床的进给操控、主轴换向调节工位，是机床操作端直接和操作人员交互的核心操控部件，日常生产中，操作人员通过转动该部件完成车床进给量调整、拖板移动方向切换、主轴转速档位预选等操作，直接决定机床操作的顺手程度与操控精度。从功能特性上看，两辐的结构设计相比传统三辐、圆盘式手轮，在同等握持强度下减少了辐条对操作视线的遮挡，操作人员在转动手轮的同时可以清晰观察刀架的走刀位置、工件的加工状态，避免辐条遮挡视线导致的进刀过量问题；同时两辐结构的握持区域做了贴合手掌弧度的曲面处理，长时间连续操作时能减少手掌的压痕与疲劳感，适配批量零件加工时长时间微调进给的操作需求。

　　设计过程中首先要匹配CA6140车床的操作轴安装尺寸，安装端的轴孔公差要和车床操作轴的配合公差匹配，保证转动时无旷量，同时预留紧定螺钉的安装位置，避免手轮和转轴之间出现相对滑动导致的操控虚位；整体的回转半径要适配车床操作位的空间边界，不能和周围的进给手柄、转速调节旋钮产生运动干涉，转动到任意角度时，辐条都不会磕碰相邻的操作部件，也不会超出操作面板的安全操作范围。外形上采用流畅的弧形辐条过渡，没有尖锐的棱角，避免操作时剐蹭操作人员的工作服或者手部，握持段的截面做了椭圆化处理，相比正圆形截面更贴合手掌抓握时的受力方向，转动施力时更省力。结构强度方面，辐条和外圈、轮毂的连接位置做了圆弧过渡处理，避免应力集中，在操作人员施加最大操作力矩时，

　　连接位置不会出现断裂或者塑性变形，满足车床长期满负荷使用的强度要求；轮毂位置的轴孔深度要足够，保证和操作轴的配合长度符合传动要求，避免配合长度过短导致的轴孔磨损加快问题。实际安装时，该手轮的安装端面要和操作轴的轴线保持垂直，转动过程中无偏摆，保证转动时的手感均匀，没有卡滞点，操作人员可以通过手轮的转动阻尼细微感知进给机构的负载变化，精准控制进刀量，尤其在精加工工序中，均匀的转动阻尼能帮助操作人员实现0.01毫米级的进给微调，保障零件的加工精度。
