单螺杆塑料挤出成型设备结构设计

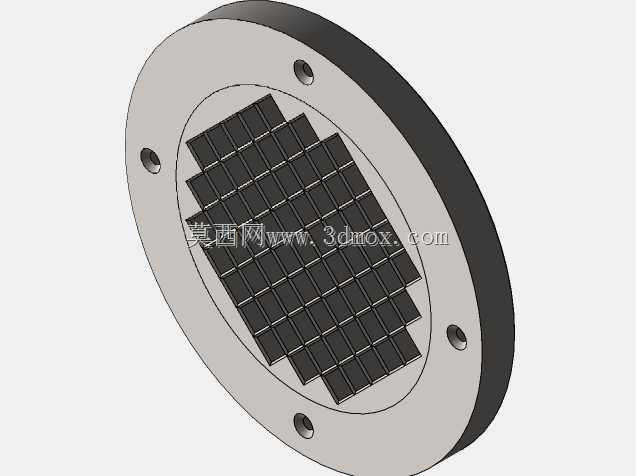

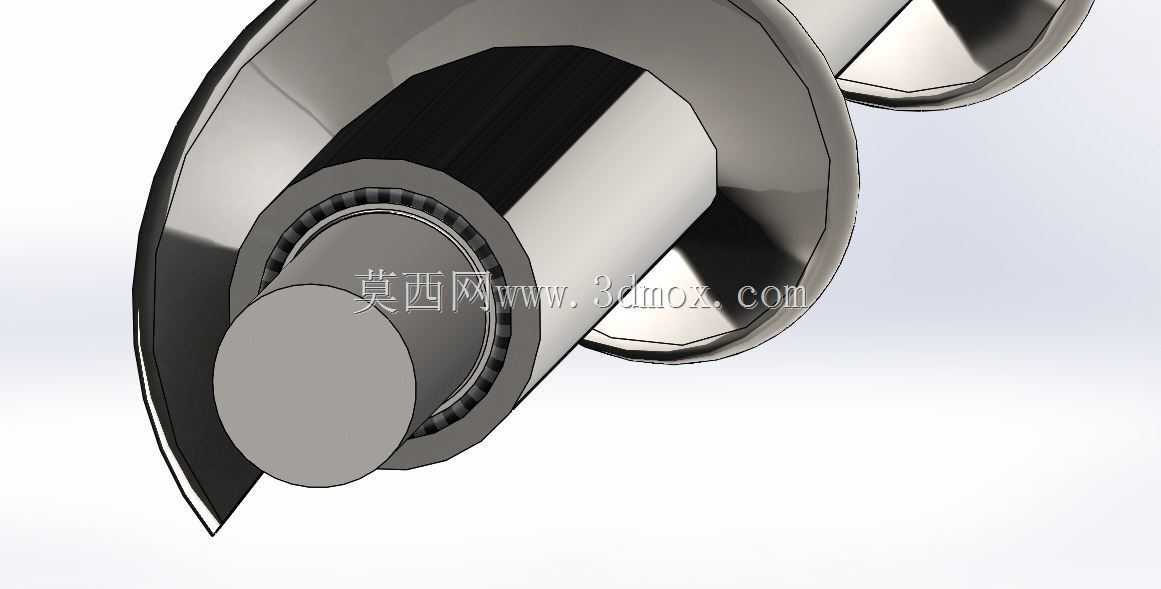

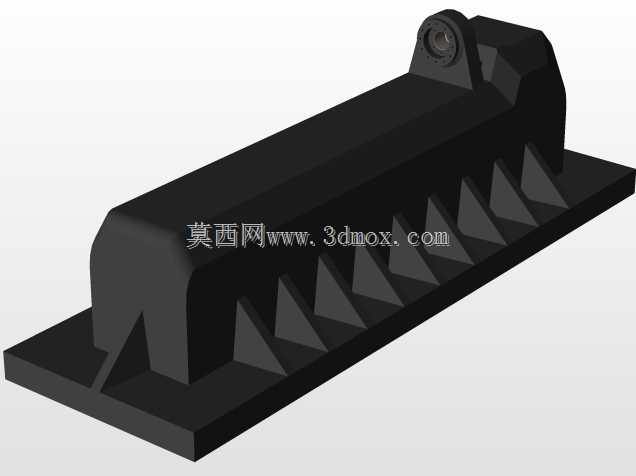

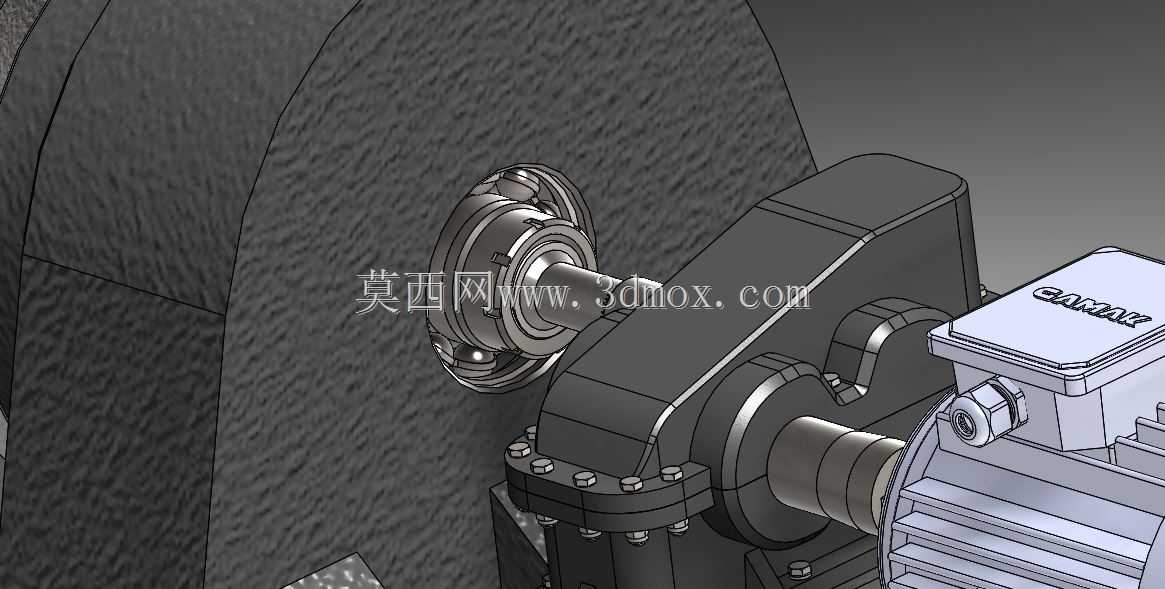

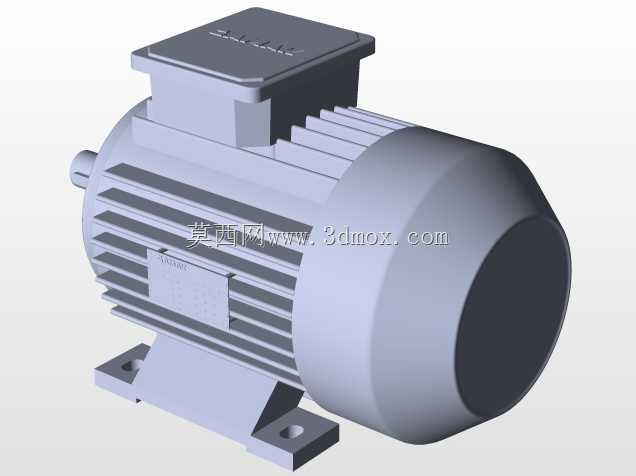

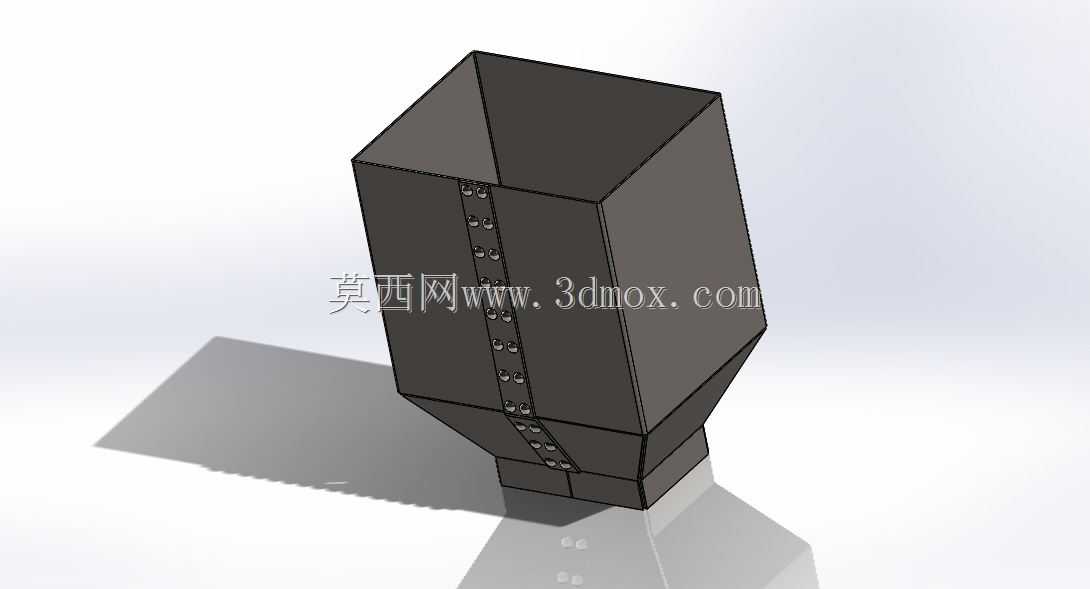

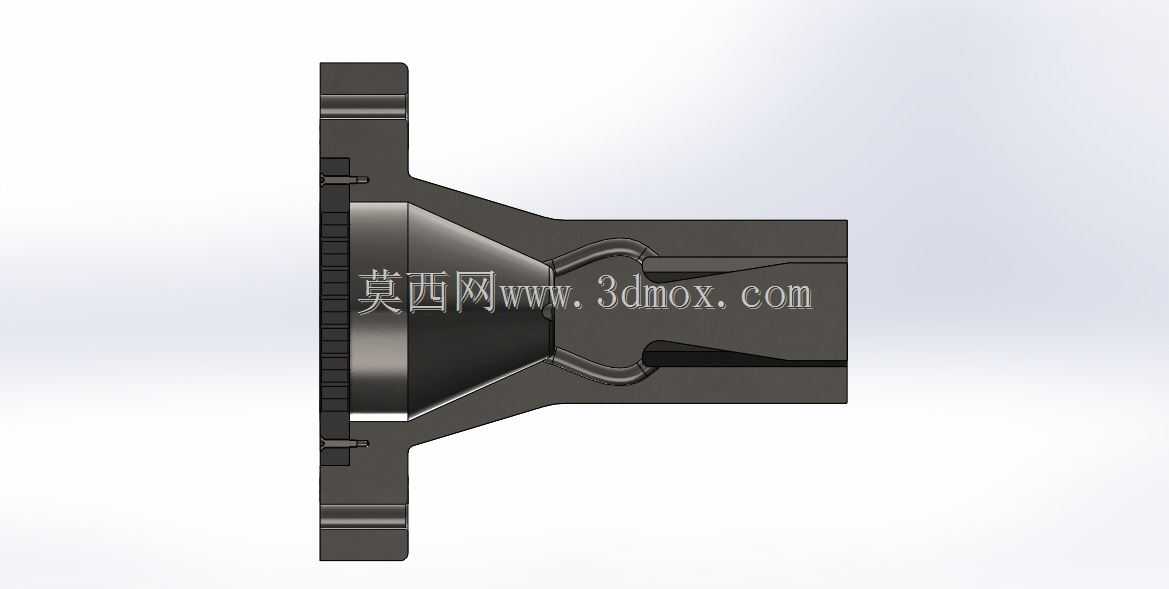

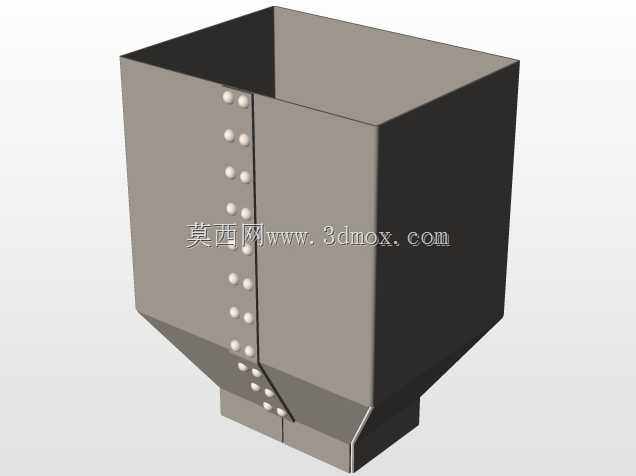

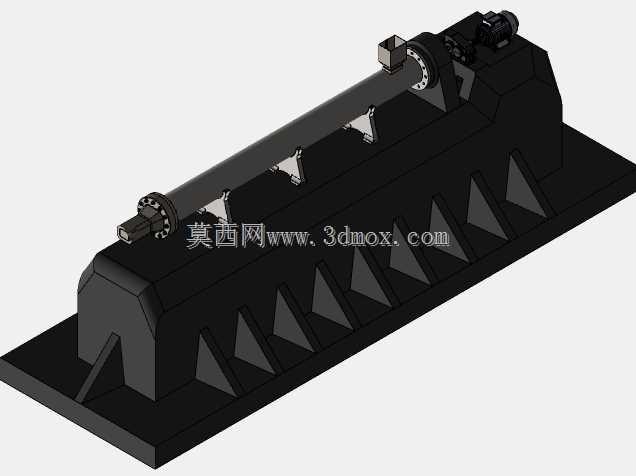

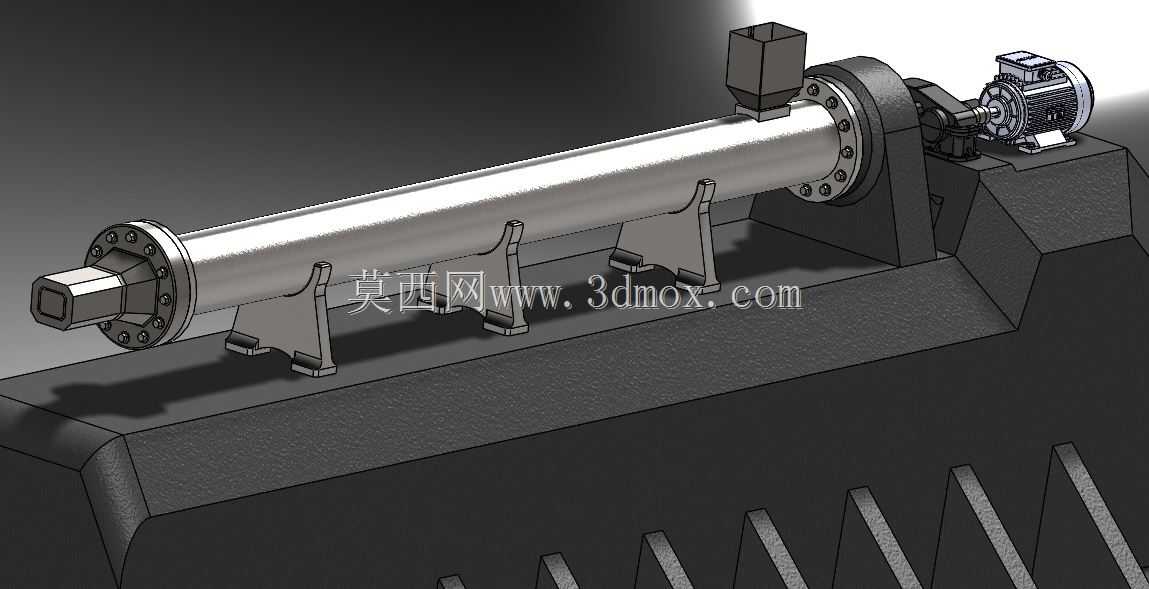

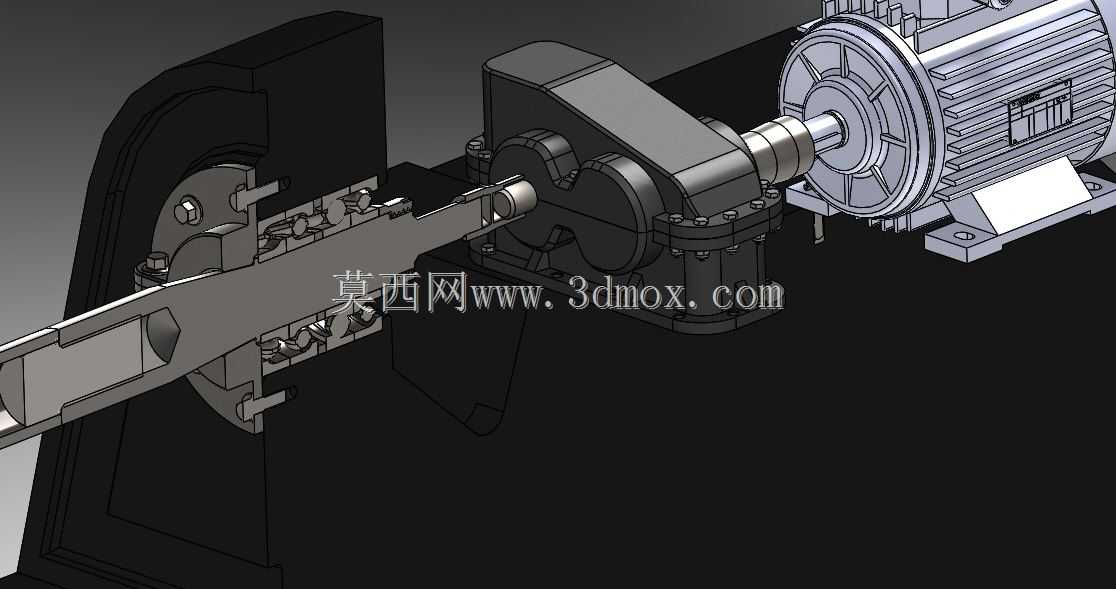

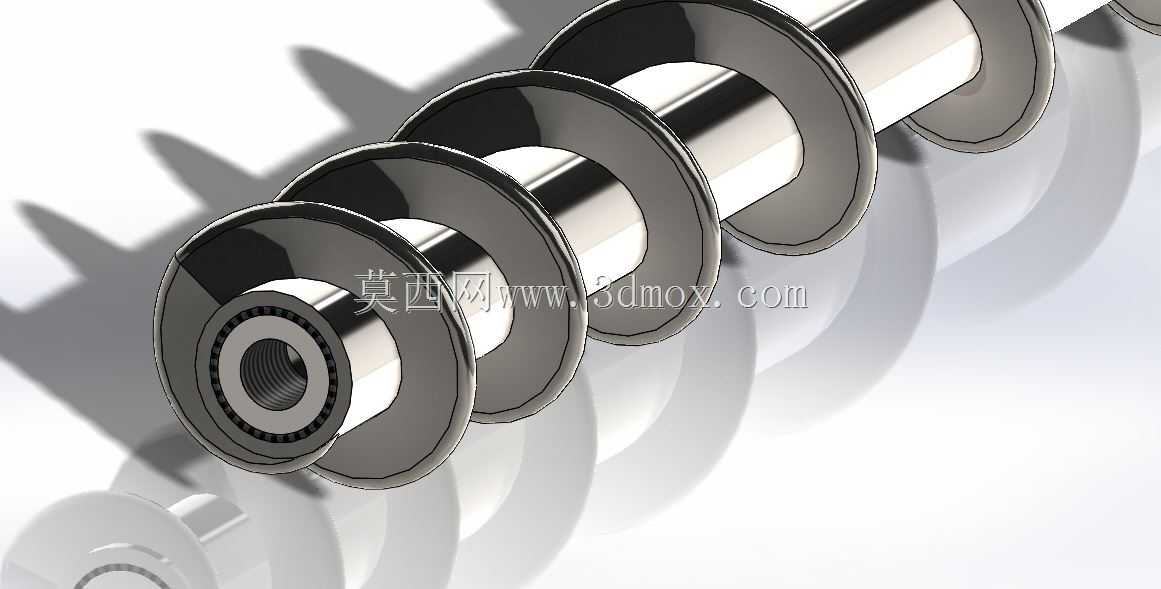

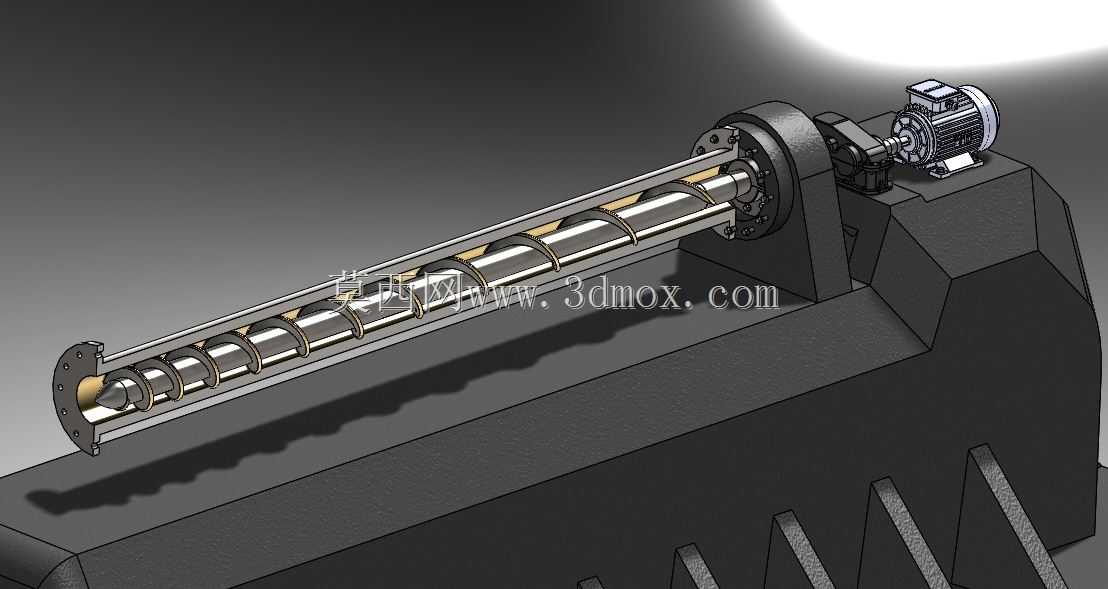

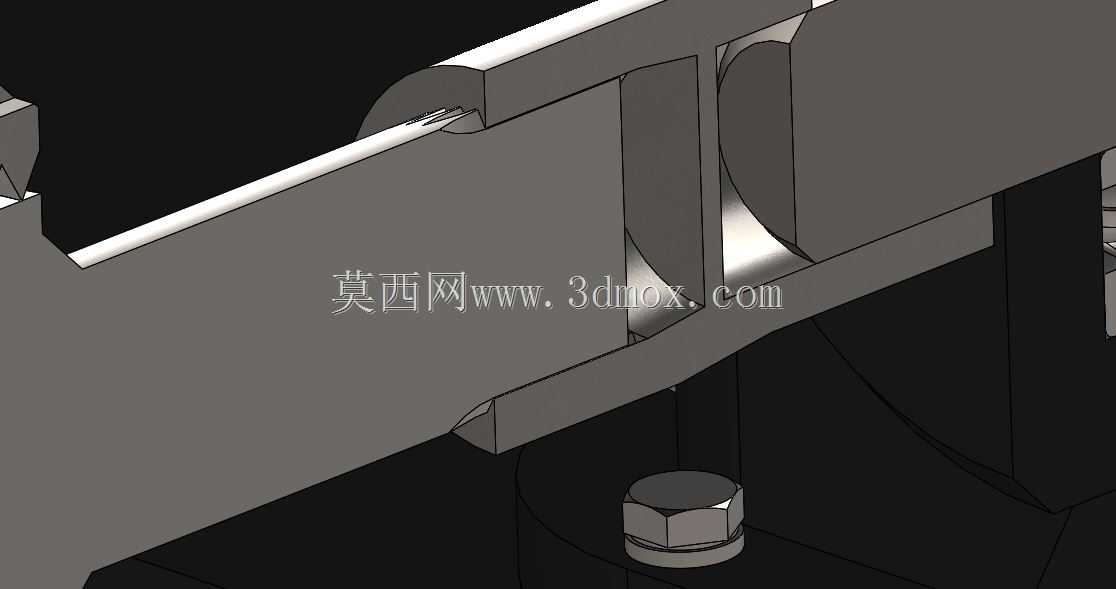

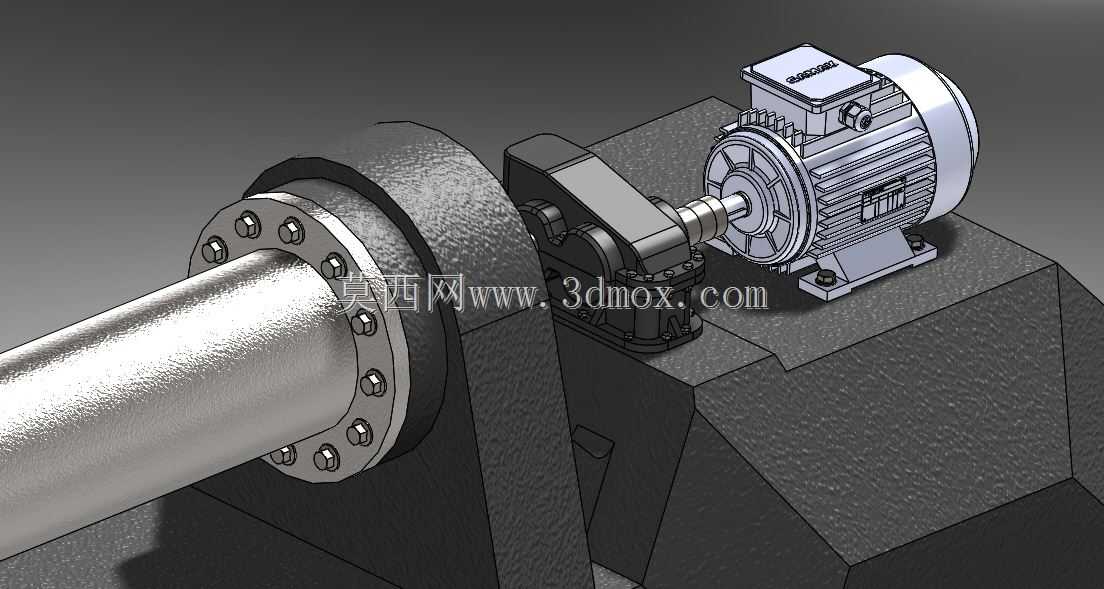

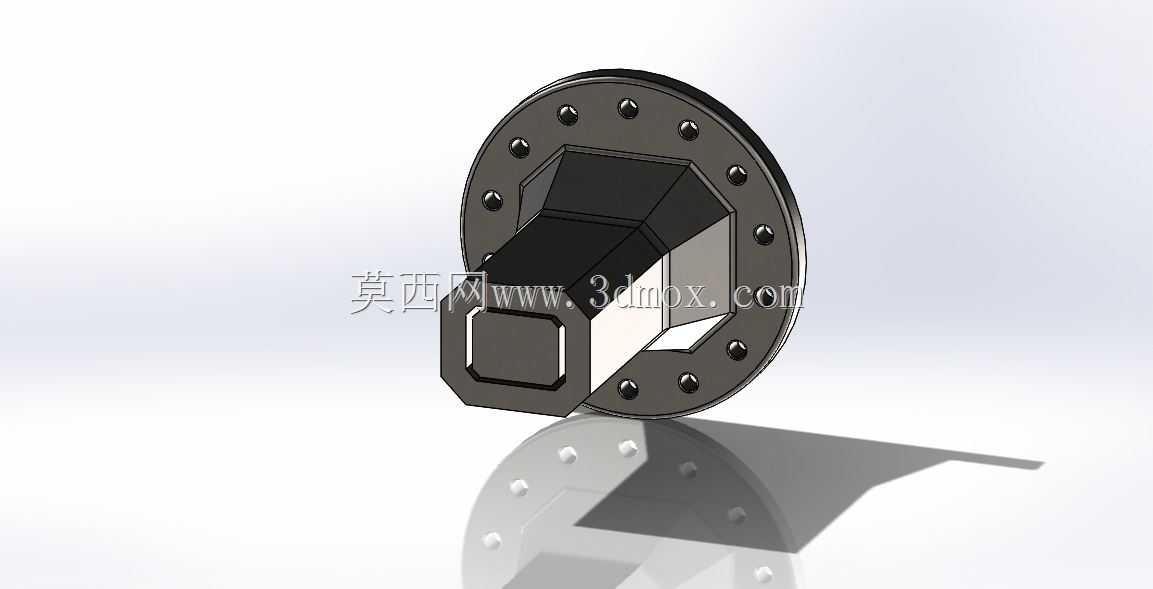

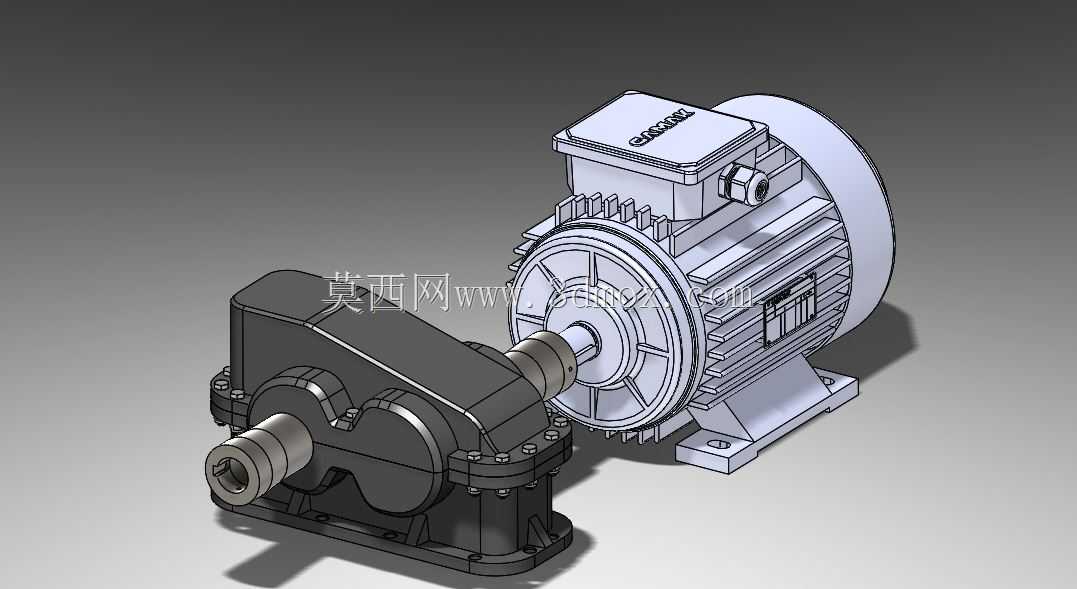

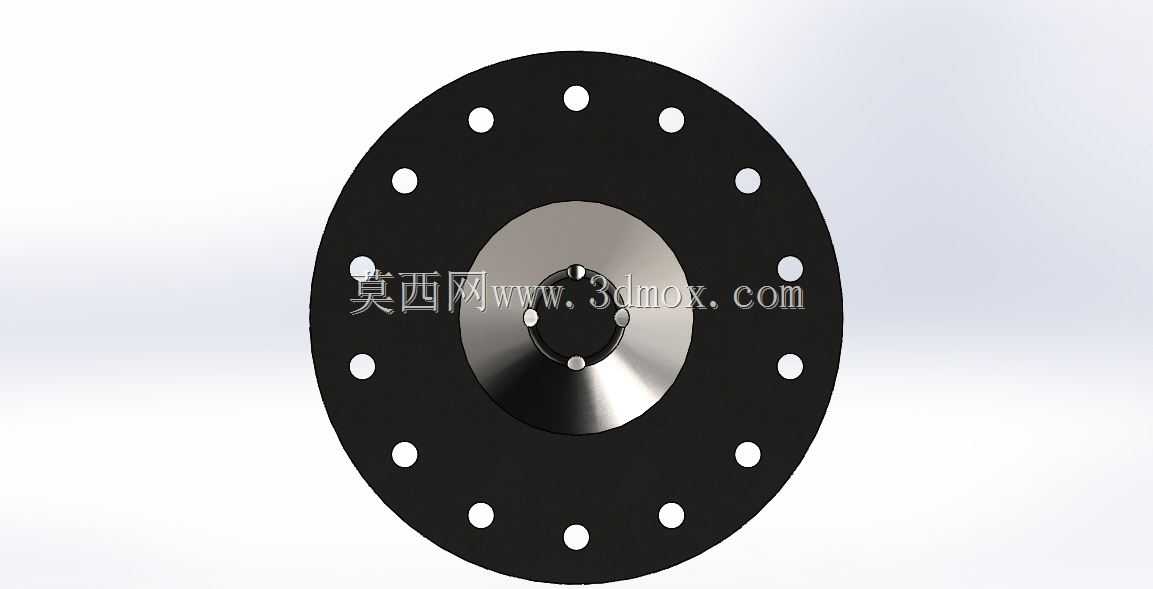

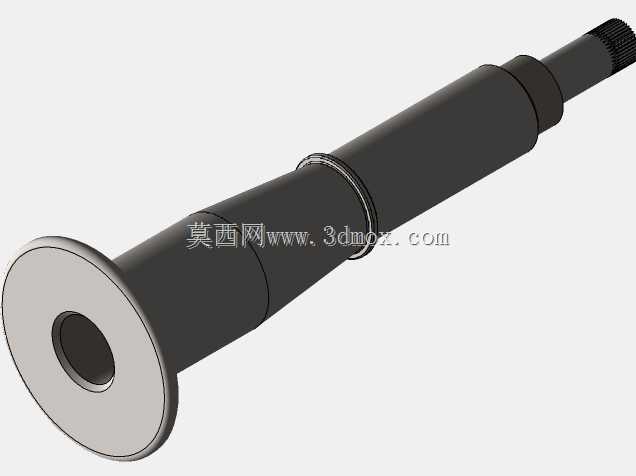

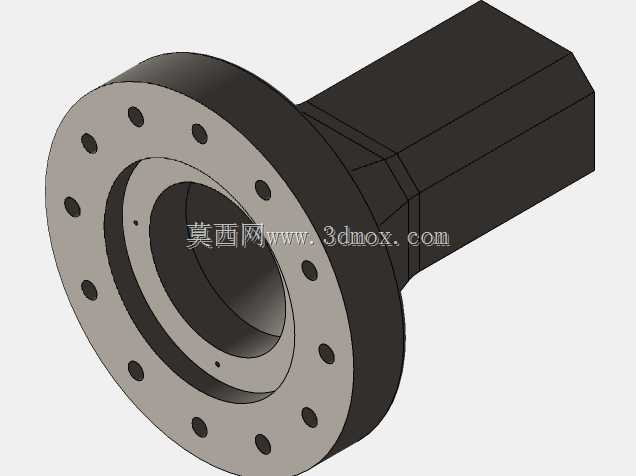

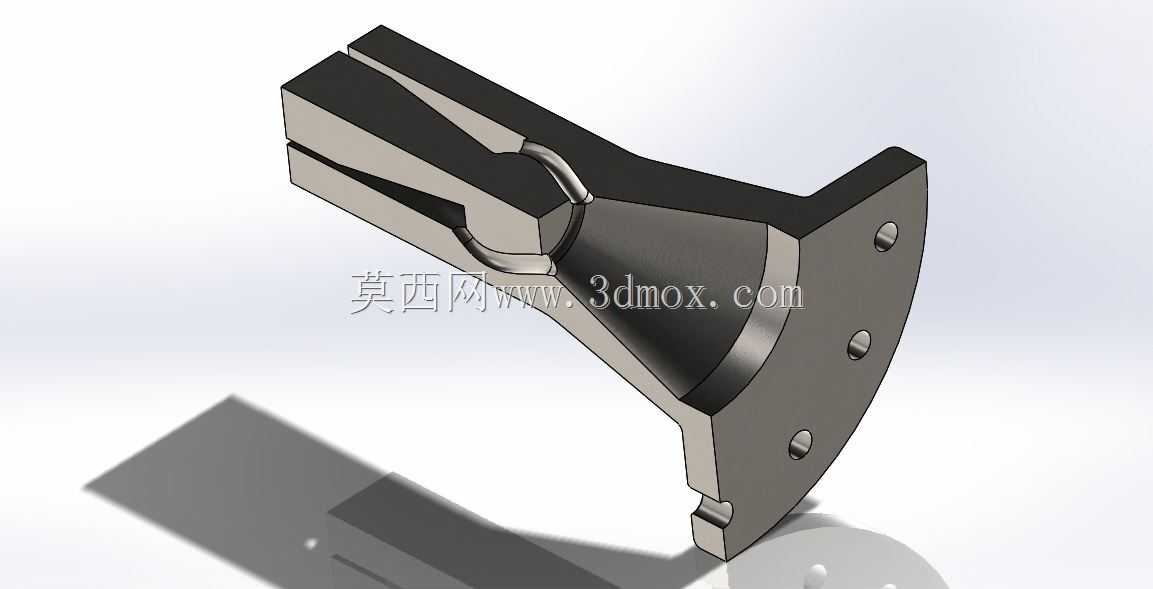

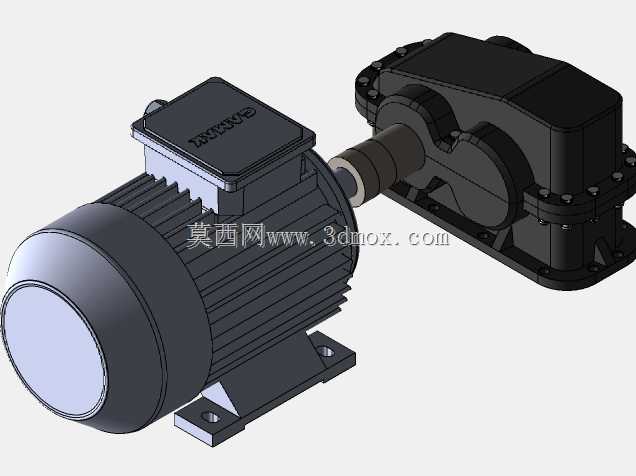

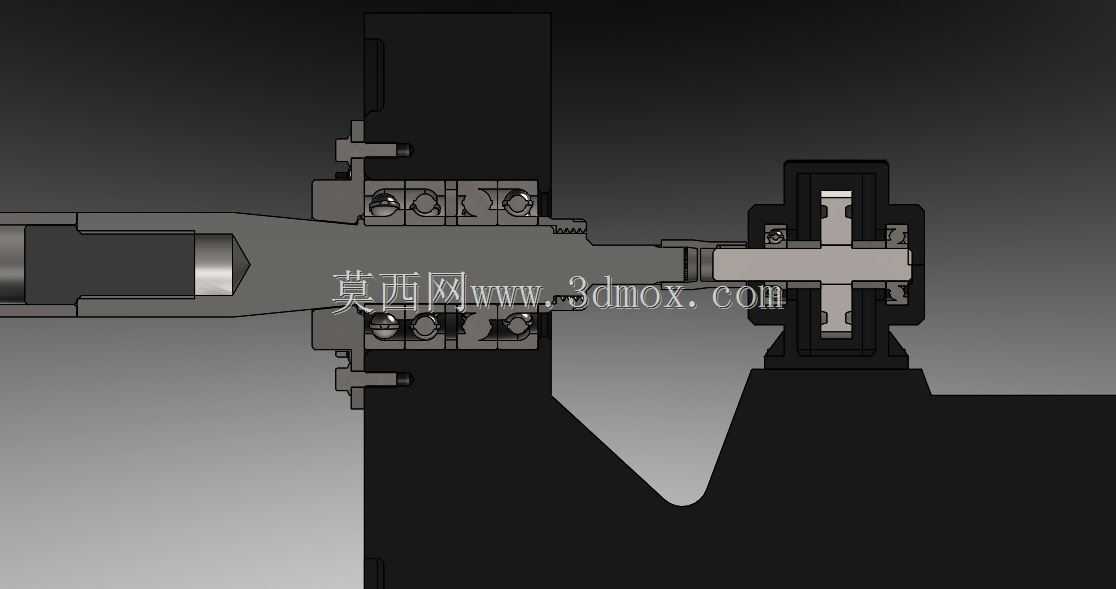

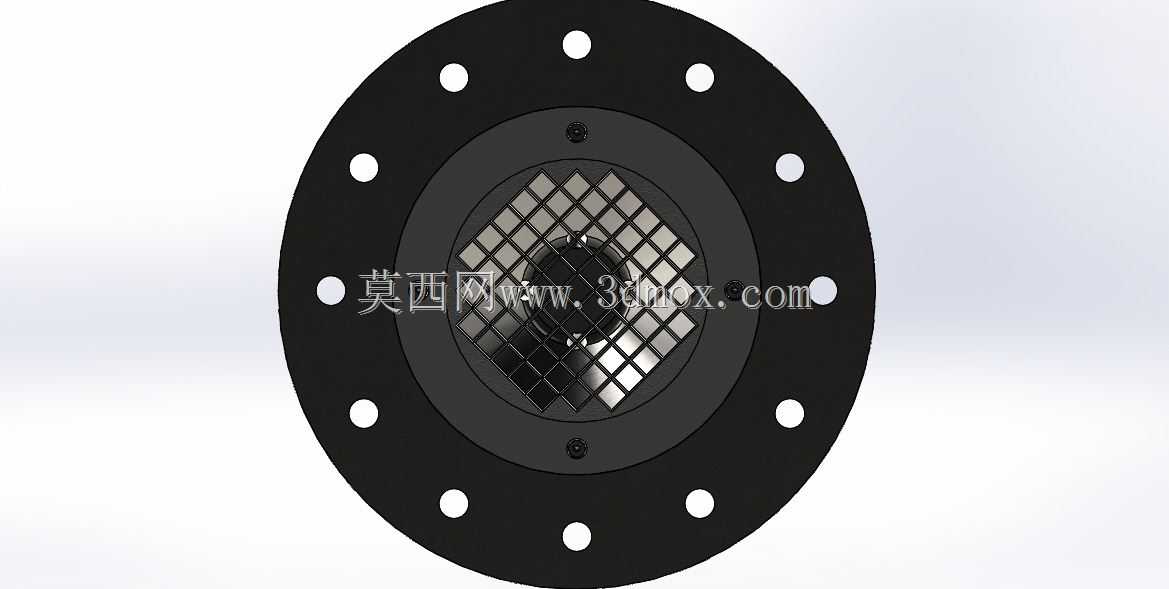

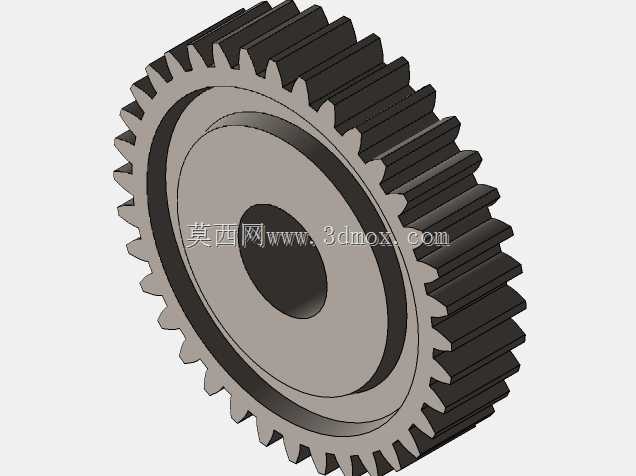

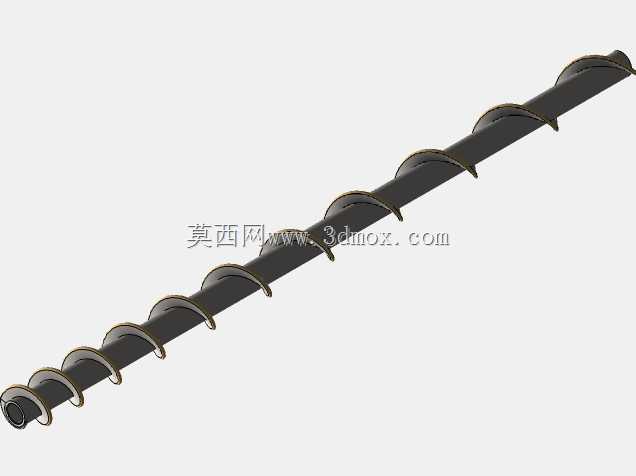

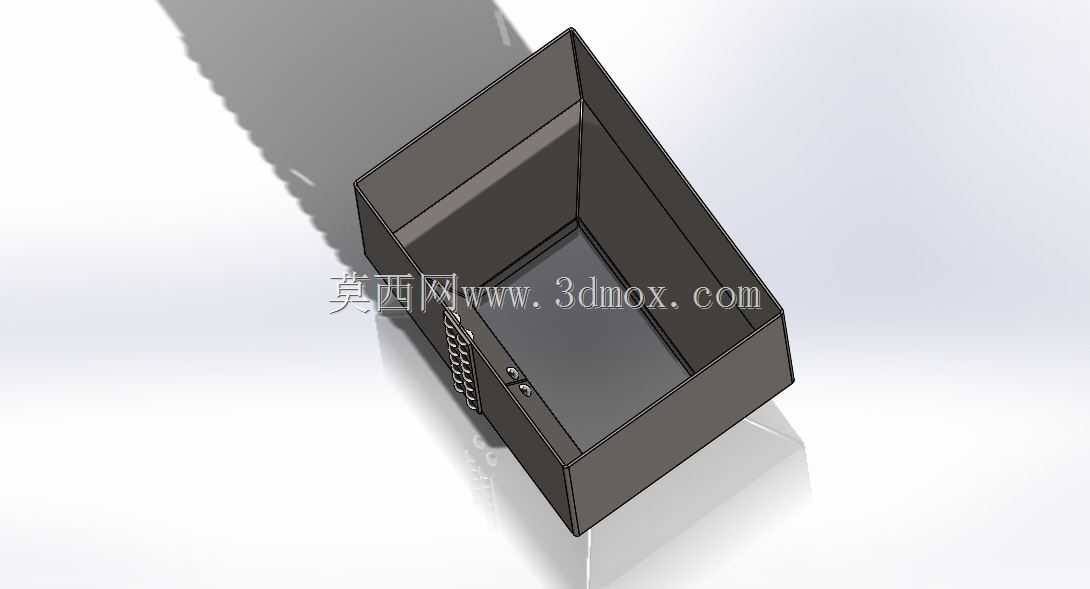

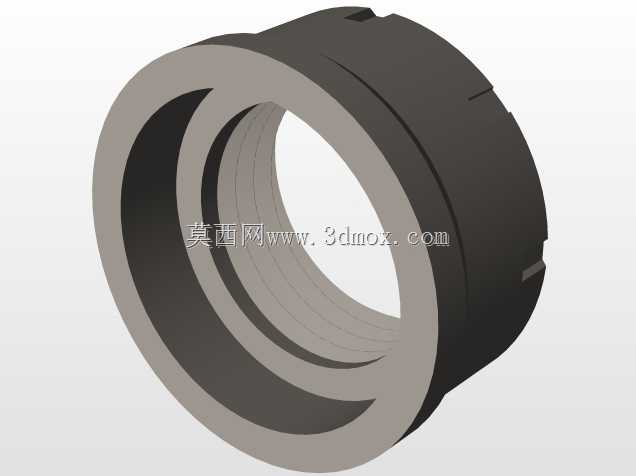

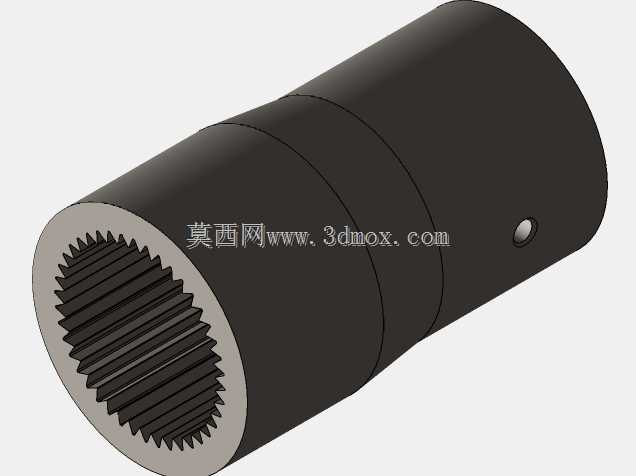

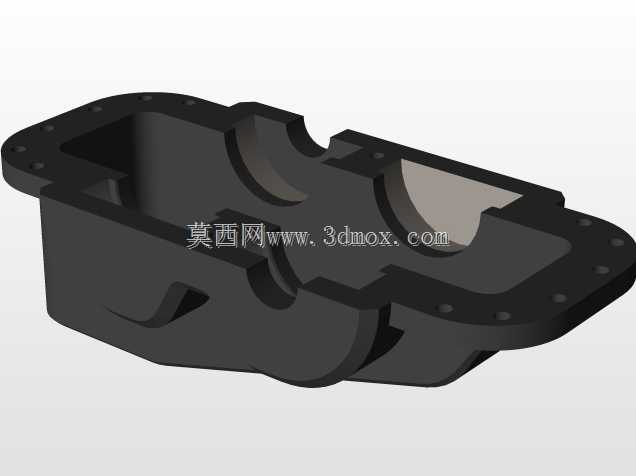

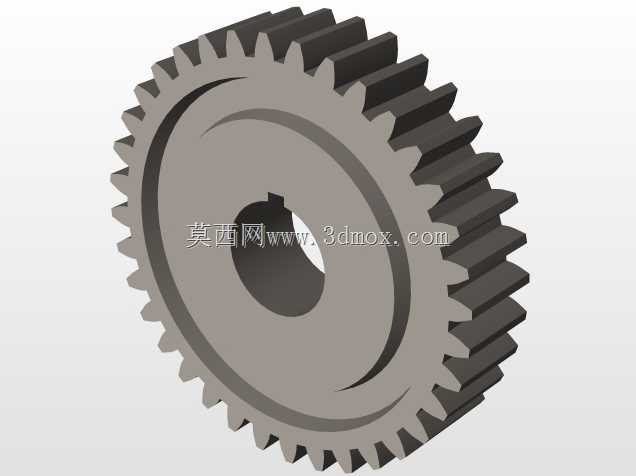

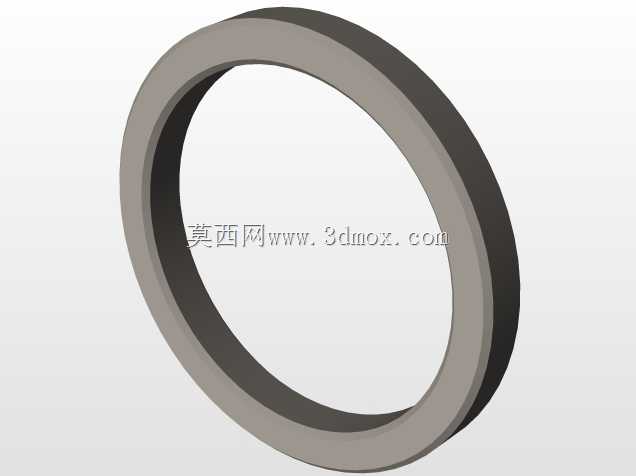

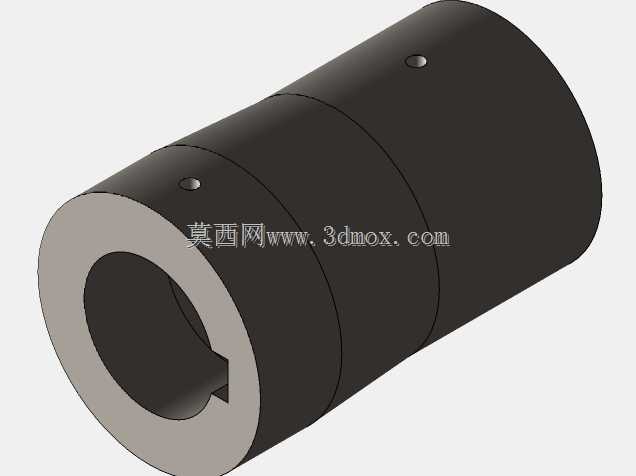

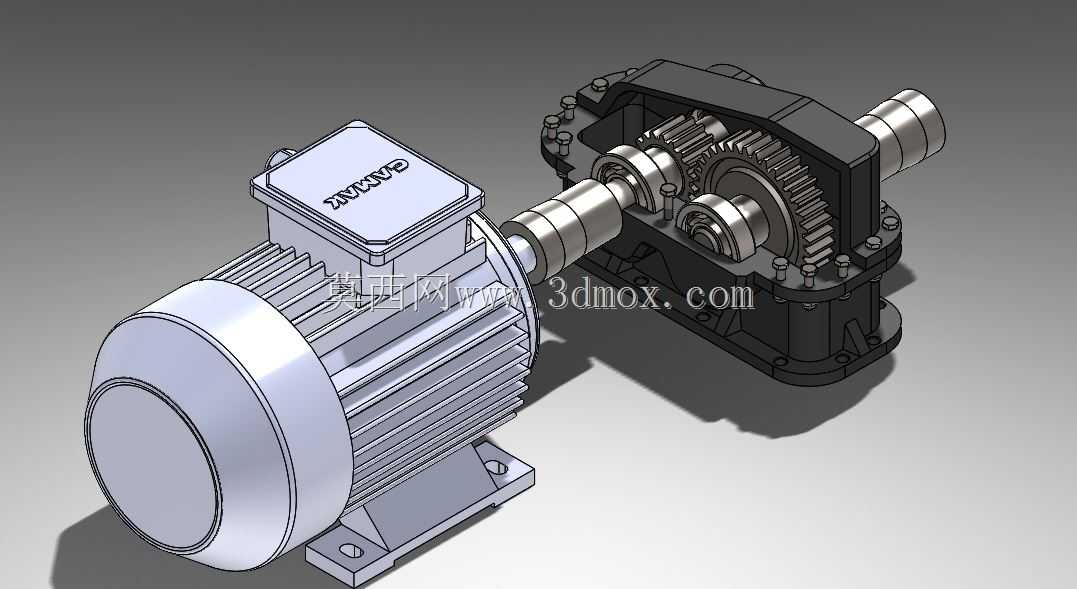

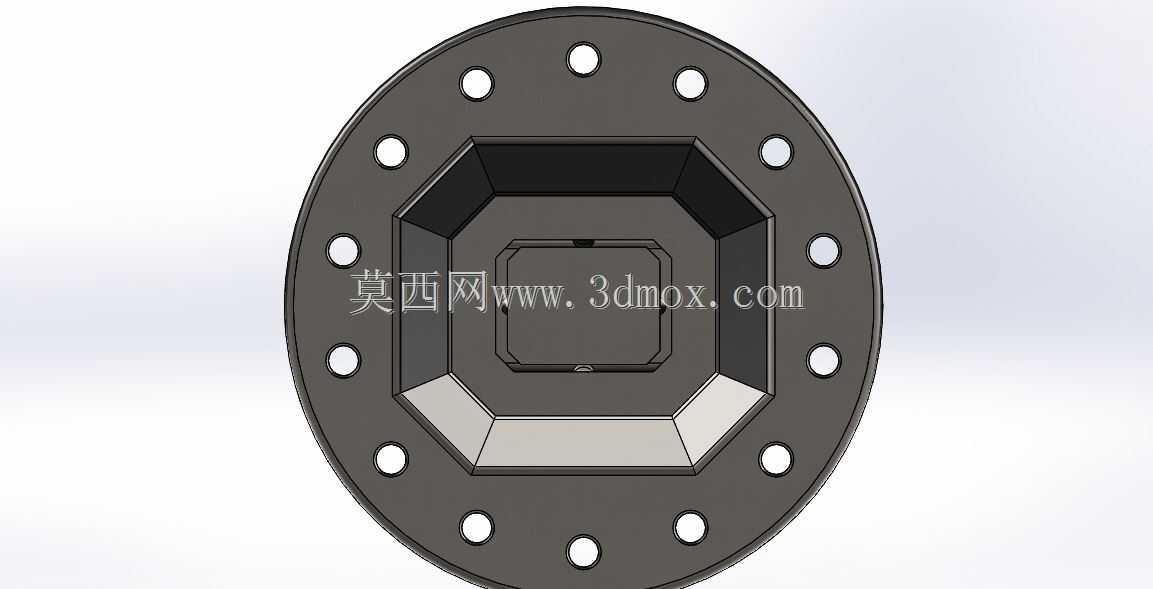

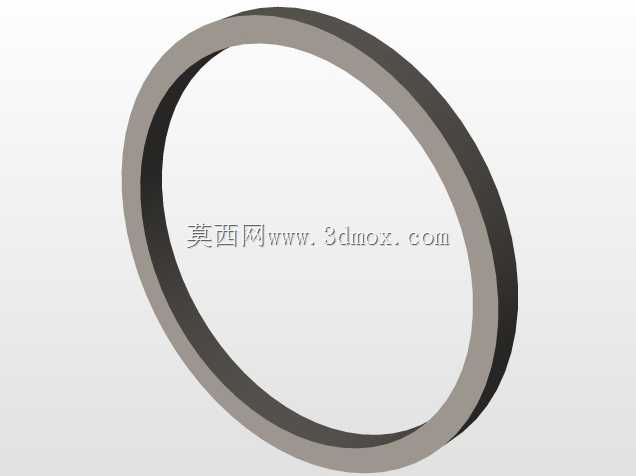

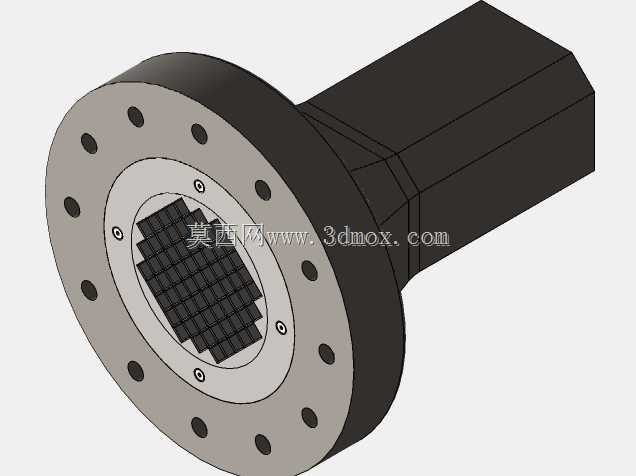

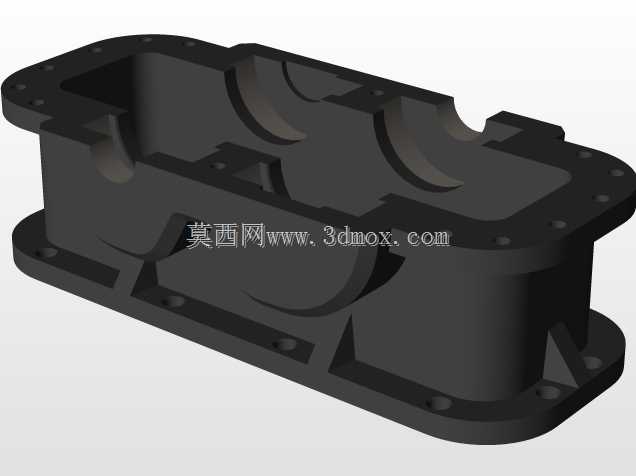

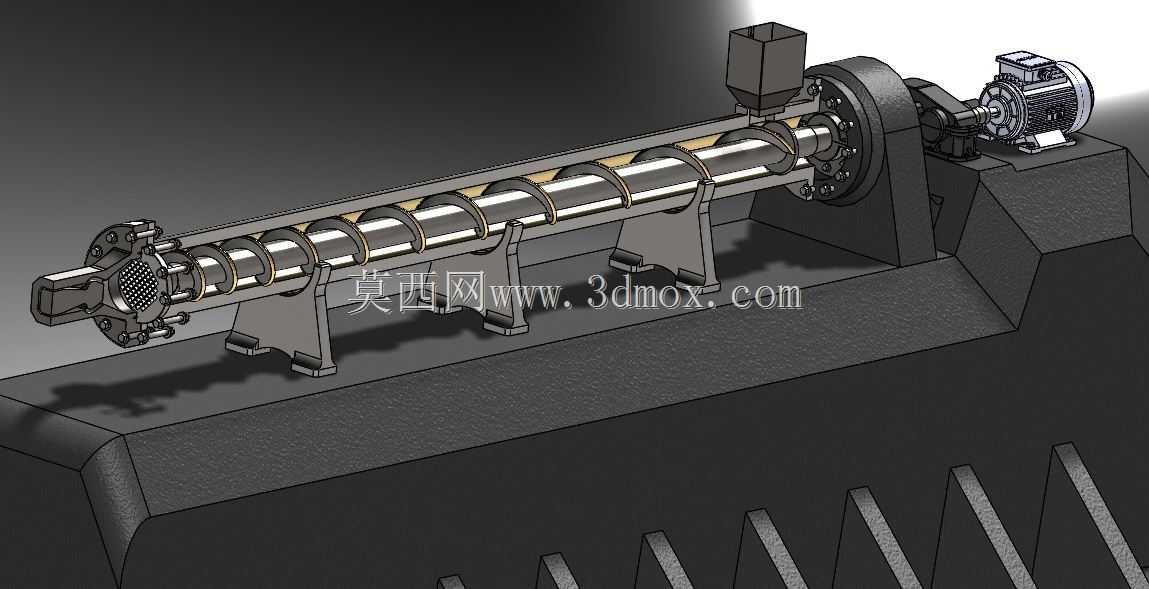

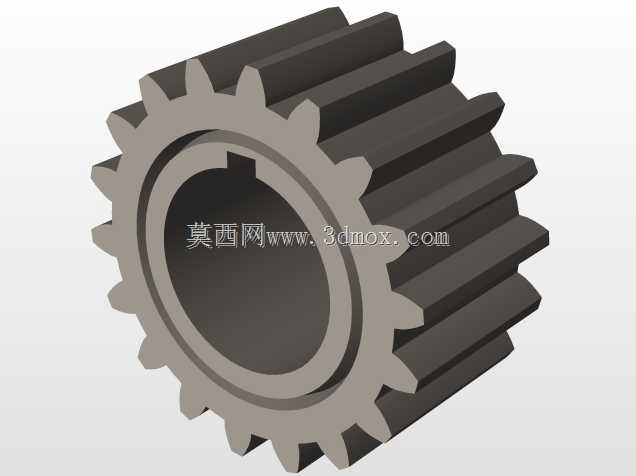

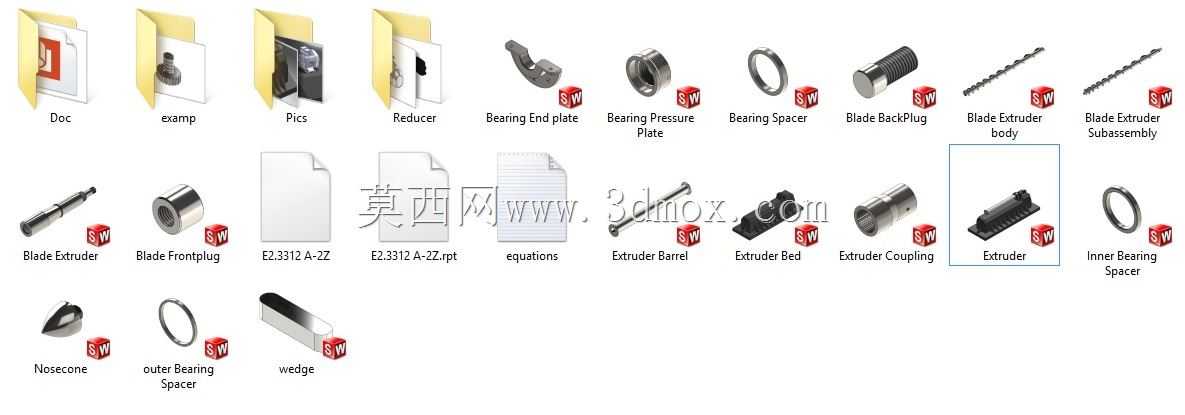

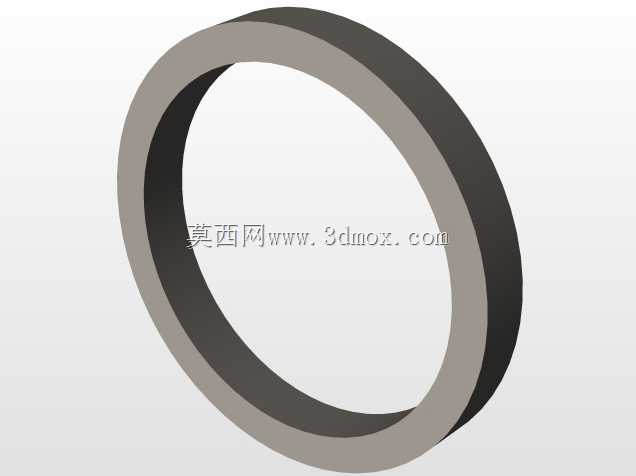

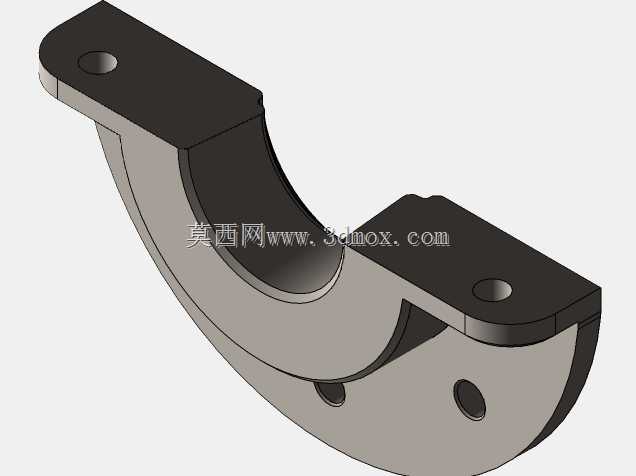

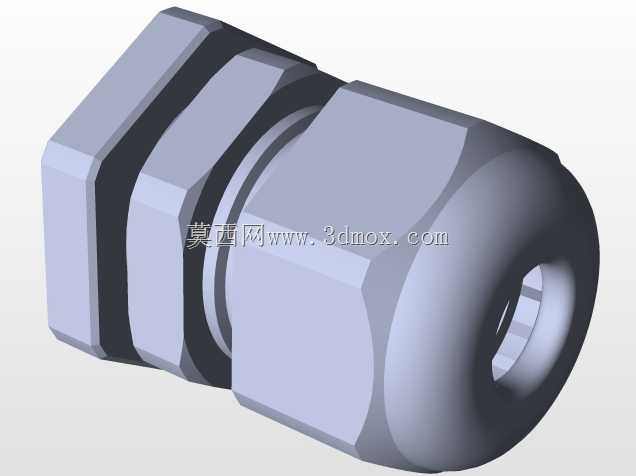

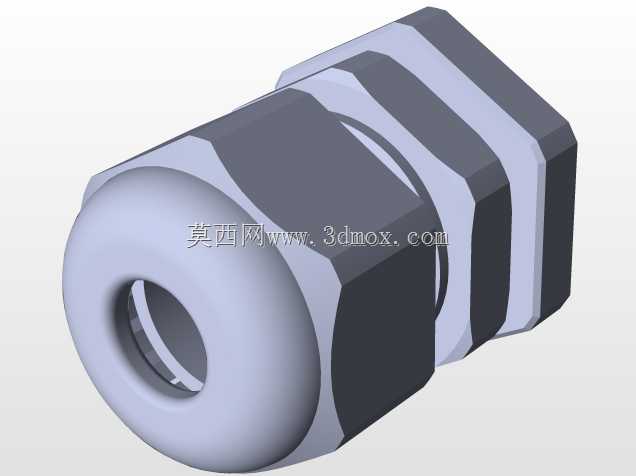

塑料挤出成型是高分子材料加工领域应用极广的连续化生产工艺，这类设备广泛覆盖塑料制品生产全场景，小到民用塑料管材、型材、包装薄膜、线缆包覆层，大到工业用塑料板材、异型材、改性塑料造粒生产，都需要依托挤出设备完成物料的塑化、输送、加压成型工序，是塑料加工生产线的核心主机单元。本次呈现的挤出设备结构，采用单螺杆卧式布局设计，整体沿水平轴向排布，从功能段划分可清晰识别出进料单元、塑化输送单元、驱动传动单元、成型机头单元以及机架支撑单元，各模块的安装边界清晰，机架采用一体式焊接钢结构作为承载基体，底部预留了生产线对接的安装固定孔位，可直接匹配常规挤出生产线的机架安装间距，无需额外改造基座即可完成产线适配。设备的进料段设置在机筒尾部上方，采用方形料斗结构，可承接上游干燥料斗或自动上料设备的物料供给，料斗与机筒的衔接处做了圆弧过渡设计，避免颗粒物料架桥卡料，保障物料顺畅落入螺杆进料段。机筒作为塑化过程的核心承压部件，外部预留了加热与冷却组件的安装位，可根据加工物料的熔融温度特性，分段设置加热圈与风冷通道，实现机筒各段温度的精准调控，适配PP、PE、PVC、ABS等多种热塑性塑料的加工需求。内部的螺杆是设备的核心功能部件，采用等距不等深的常规螺杆结构设计，沿轴向分为输送段、压缩段、均化段三个功能区：输送段负责将落入机筒的固体塑料颗粒向前推送，同时通过机筒传热完成物料的预热；压缩段通过螺槽深度的逐步变浅，配合机筒外加热与螺杆剪切产生的热量，将固体物料逐步压实、熔融、排气，脱除物料中的残留挥发分；均化段则将完全熔融的塑料进一步均化混炼，建立稳定的挤出压力，保证向机头输送的熔体温度、压力、流速均匀稳定。驱动单元布置在机筒尾部，采用电机搭配减速传动机构的布局，通过联轴器与螺杆尾部直连，可根据不同物料的加工需求调整螺杆转速，实现挤出产量与塑化质量的匹配，传动部位设置了密封防护结构，避免润滑油脂泄漏污染物料，同时阻隔生产环境中的粉尘进入传动部件，延长设备使用寿命。机筒前端连接的是挤出成型机头，也就是口模单元，本次结构中机头配置了多孔板与滤网安装位，可通过更换不同目数的滤网滤除熔体中的杂质，同时将螺杆输送的螺旋状熔体运动调整为直线运动，进一步稳定熔体压力，用户可根据生产的产品类型更换不同流道的口模，即可生产不同截面形状的塑料制品。整个设备的支撑脚采用可调式结构设计，可根据生产线的高度差调整机筒的水平度，避免螺杆长期偏磨导致的设备寿命缩短，机筒与机架之间设置了隔热垫层，减少机筒热量向机架传递，降低生产过程中的能耗损失，同时避免机架受热变形影响设备运行精度。从结构设计逻辑来看，该模型完整还原了常规单螺杆挤出机的核心功能结构，各部件的装配关系清晰，可作为塑料加工设备结构认知、产线布局规划、挤出工艺教学的直观参考，也可用于小型挤出实验设备的结构优化设计参照，帮助设计人员快速梳理挤出设备的功能模块布局，减少前期方案设计的重复工作量。
