17英寸乘用车改装款多辐式轮毂结构

　　在乘用车底盘行走系统的配套与改装场景中，轮毂作为连接轮胎与车桥传动端的核心承载部件，其结构设计直接关系到行车安全、动态行驶稳定性与外观视觉效果。这款17英寸规格的轮毂，适配轮辋宽度为8.5J，对应可匹配的轮胎宽度区间覆盖235mm至255mm，能够兼顾日常街道行驶的胎面接地面积需求与轻度操控升级的抓地力要求，适合紧凑型性能车、中型家用轿车的改装升级使用，也可作为同规格量产车型的售后替换配件选型参考。

　　从安装匹配边界来看，该轮毂的中心孔直径为66.1mm，这个尺寸对应多数日系、欧系前驱平台车型的原厂轴头直径，安装时无需额外加装变径圈即可实现轴头与轮毂中心孔的紧密贴合，能够避免高速行驶时因中心孔匹配不当产生的径向跳动，减少方向盘抖动的概率。螺栓孔分布采用4孔布局，孔间节圆直径为114.3mm，也就是行业内常说的4x114.3规格，这个安装参数覆盖了大量在售家用车型的轴头螺栓分布标准，选型时无需改动原车螺栓孔位，直接对应安装即可，降低了改装适配的门槛。轮毂的偏移量设定为+45mm，这个ET值能够让轮辐安装面处于轮辋中心线偏外侧45mm的位置，装车后轮毂基本与翼子板边缘齐平，既不会因为ET值过小导致轮距过宽蹭到翼子板内衬，也不会因为ET值过大让轮毂陷入轮拱内部影响视觉效果，同时还能保证转向时轮胎与悬挂摆臂、减震筒之间留有足够的安全间隙，满打方向时不会出现运动干涉。

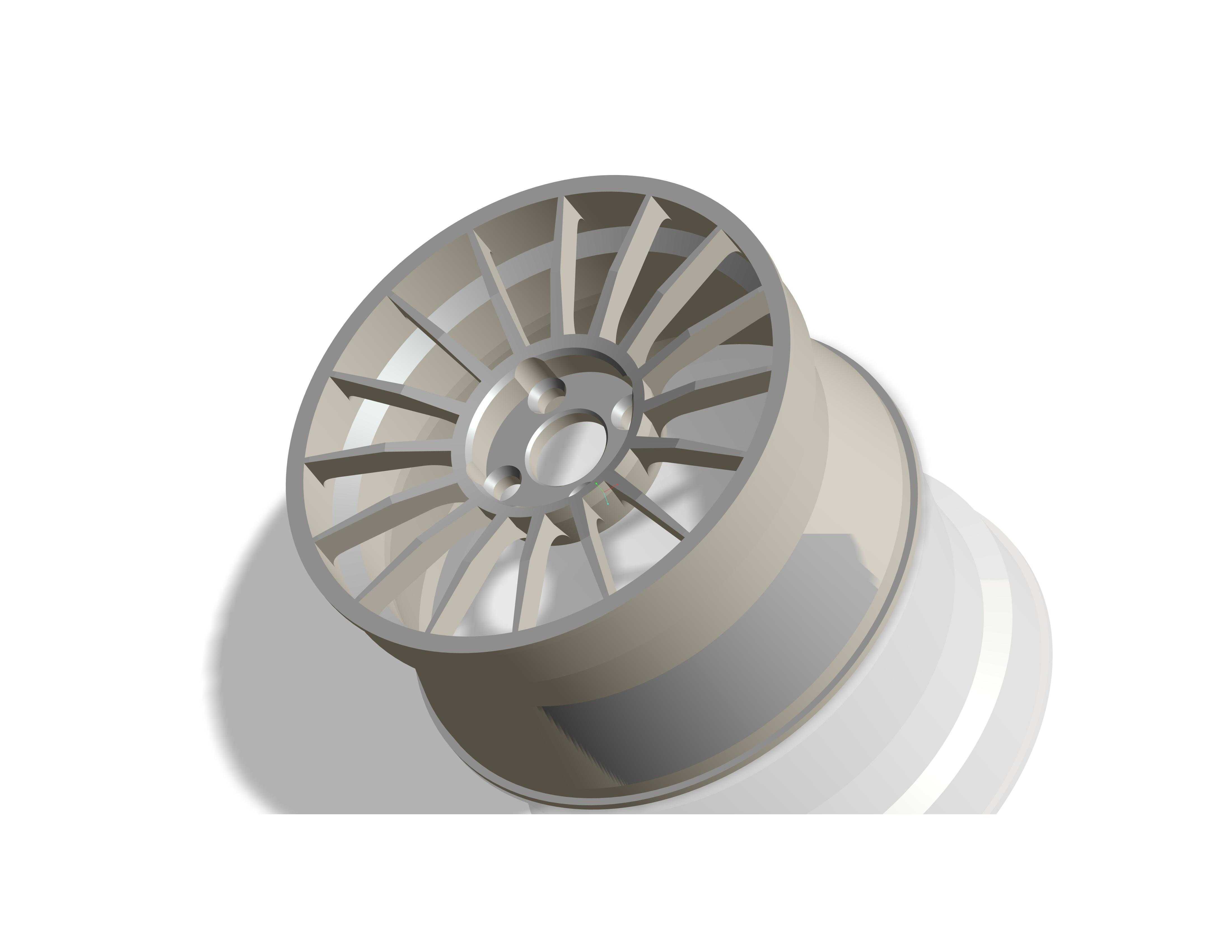

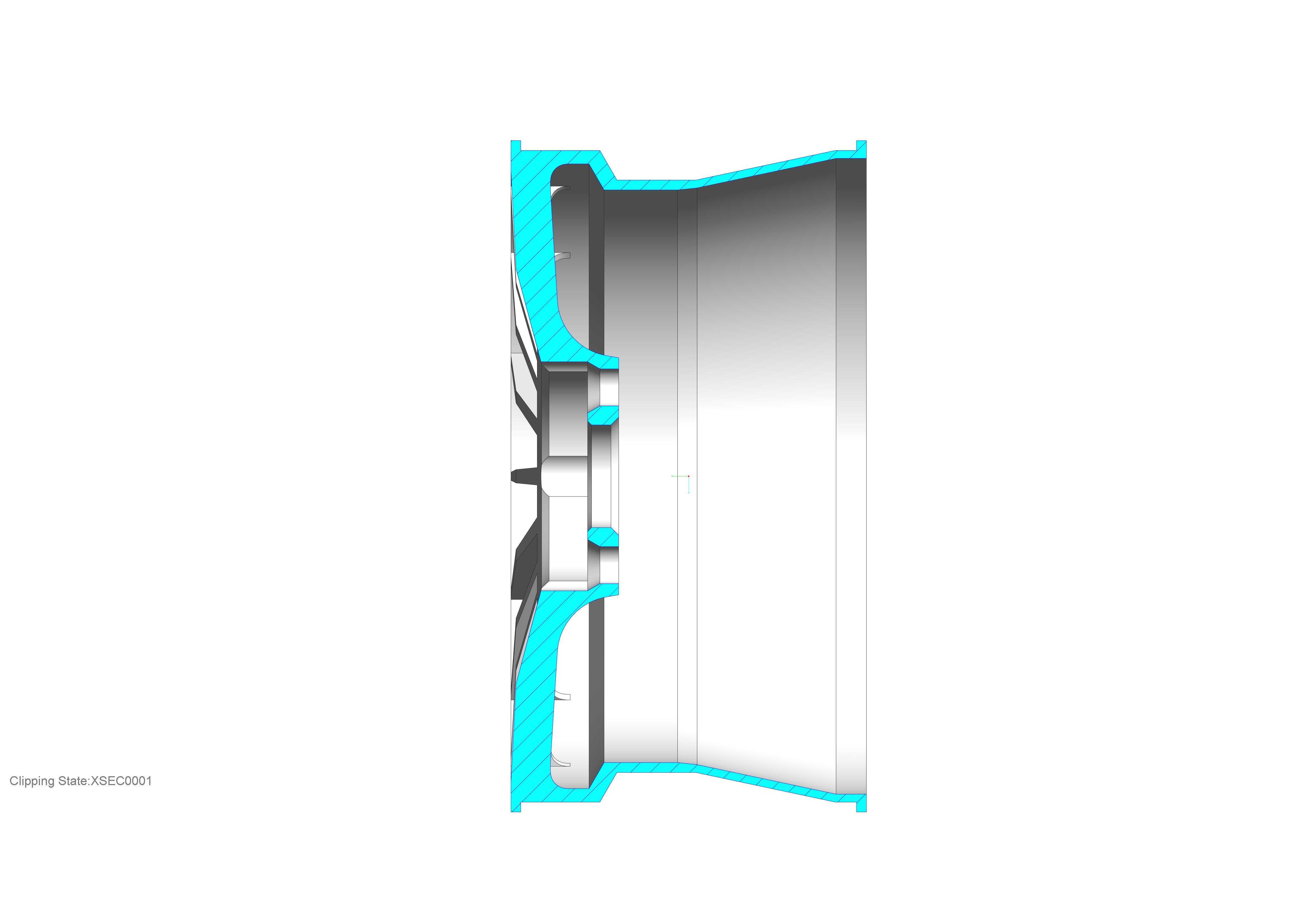

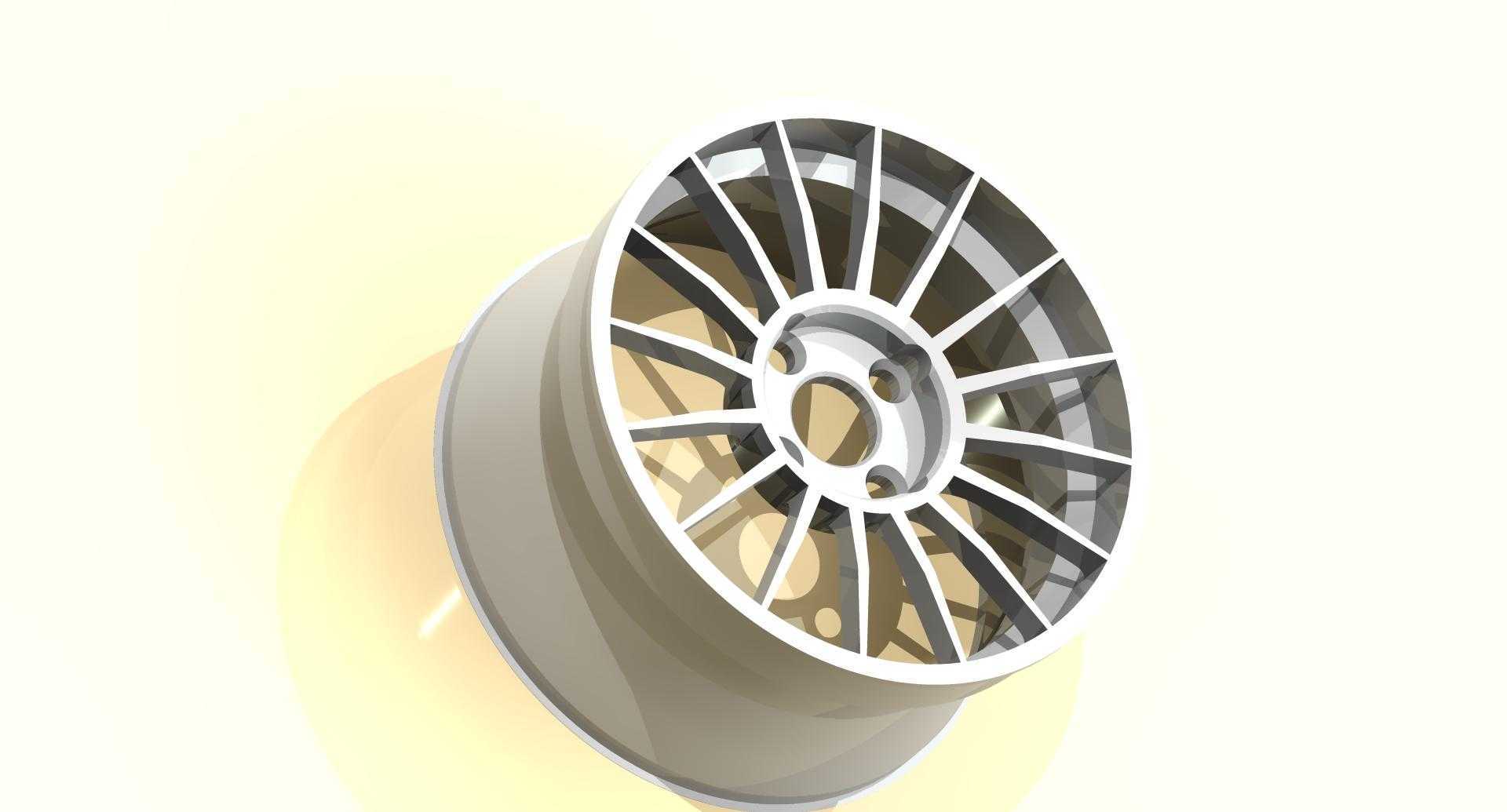

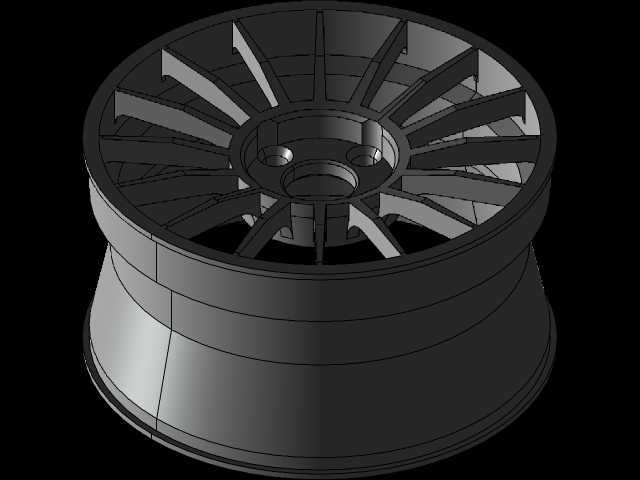

　　结构设计层面，这款轮毂采用多辐条放射式布局，每一根轮辐都从中心安装盘位置向外延伸至轮辋边缘，辐条采用变截面设计，靠近中心盘的位置厚度更大，向轮辋过渡时逐渐收窄，这种设计一方面可以在保证整体结构强度的前提下降低轮毂自身重量，减少簧下质量，提升悬挂系统的响应速度，改善车辆的操控灵活性；另一方面多辐条的布局可以留出更大的刹车系统避让空间，能够容纳直径330mm以内的改装刹车卡钳与刹车盘，满足用户后续升级制动系统的需求，不会出现辐条蹭卡钳的问题。轮辋部分采用常规的深槽式结构，符合乘用车轮胎的安装标准，胎圈座位置做了加厚处理，能够承受轮胎充气后的张力以及行驶过程中路面冲击带来的载荷，轮缘位置做了圆弧过渡处理，既可以减少轮胎拆装时对胎圈的损伤，也能在车辆过弯侧倾时降低轮胎胎壁被轮辋硌伤的风险。

　　从实际使用场景出发，这款轮毂的结构设计兼顾了日常通勤的耐用性与改装场景的美观性，辐条之间的镂空间隙较大，行驶过程中可以引导气流穿过轮毂，带走刹车系统工作时产生的热量，提升制动系统的热稳定性，减少连续制动后出现热衰减的概率。中心安装盘的螺栓孔位置做了沉台设计，安装轮毂螺栓时螺栓头可以完全沉入沉台内部，不会突出于安装盘表面，避免安装轮毂装饰盖时出现凸起干涉的问题。轮辋的气门嘴孔位置预留了标准尺寸的安装位，适配常规的橡胶气门嘴与金属防爆气门嘴，用户无需额外打孔即可完成气门嘴的安装。在建模过程中，所有的安装配合尺寸都严格按照行业通用公差标准设定，中心孔与轴头的配合采用间隙配合公差，既保证安装时的顺畅度，又能控制配合间隙在合理范围内，减少行驶过程中的旷量；螺栓孔的直径略大于轮毂螺栓直径，预留了安装时的微调余量，方便对位安装。整体曲面过渡都做了圆角处理，没有尖锐的棱角结构，既可以降低生产过程中的应力集中问题，提升轮毂的抗冲击强度，也能减少后期表面喷涂处理时的流挂缺陷，提升外观处理的良品率。
