BT40规格刀架配套45度拉钉结构设计

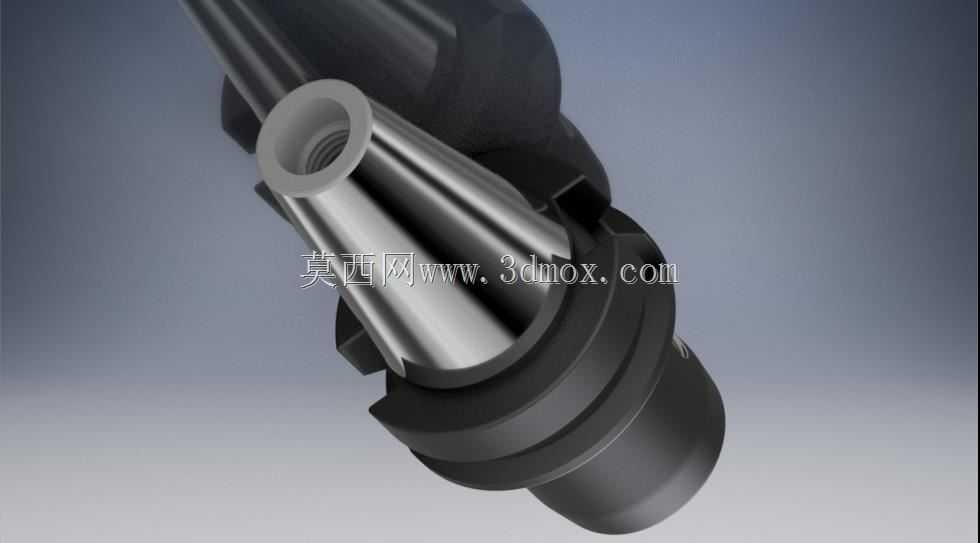

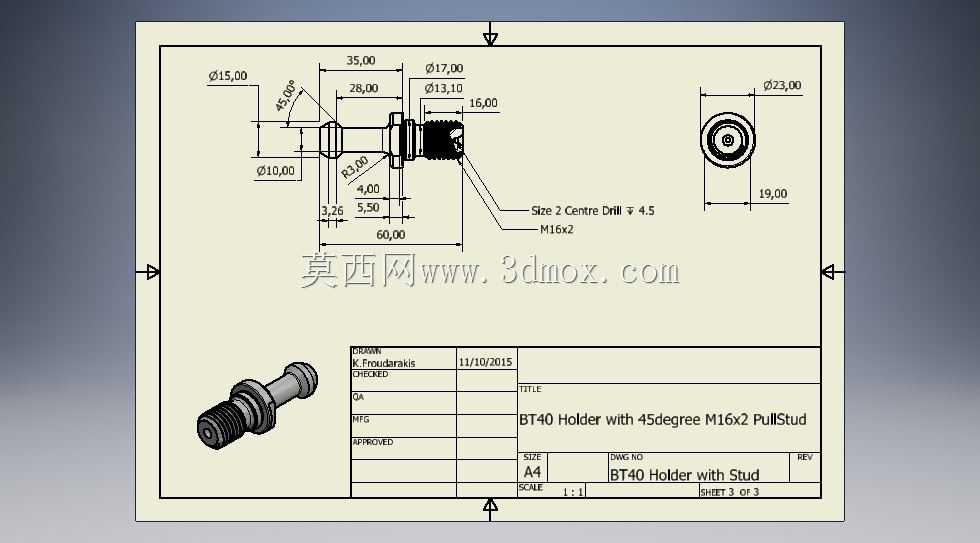

在数控加工生产场景中，BT40规格的主轴接口是立式加工中心、数控铣床等设备应用最广泛的刀具连接标准，刀架与配套拉钉作为刀具装夹系统的核心组成部件，直接决定了加工过程中刀具的装夹刚性、换刀效率与运行稳定性。这套刀架与45度拉钉的结构设计，完全适配标准BT40主轴的锥面配合公差，能够覆盖绝大多数铣削、钻削、镗削加工工序的刀具装夹需求，在批量零件加工、模具型腔加工等场景中，可有效降低刀具装夹的同轴度误差，减少高速切削过程中的刀具振颤问题。从实际功能特性来看，45度角度设计的拉钉，能够与主轴内部的拉爪机构形成更顺畅的啮合轨迹，换刀时拉爪的开合行程更短，卡滞风险大幅降低，同时锥面与拉钉的衔接处做了过渡圆角处理，能够分散拉爪拉紧时的应力集中，避免长期高频换刀导致的拉钉断裂、拉爪磨损问题。刀架部分的结构设计充分考虑了刀具存储与换刀路径的适配性，刀位的排布间距预留了足够的刀具直径避让空间，即便是大直径面铣刀安装后，相邻刀位的刀具也不会发生干涉碰撞，刀架的安装基准面做了平面度公差控制，能够直接固定在圆盘式刀库、链式刀库的安装工位上，不需要额外做适配修磨。在设计思路上，这套结构优先保障了配合面的精度一致性，锥柄部分的锥度严格遵循BT40接口的标准公差带，拉钉的螺纹规格、拉紧台肩尺寸完全匹配通用拉爪的夹持尺寸，同时针对日常加工中容易出现的铁屑刮蹭、切削液腐蚀问题，结构上减少了容易积屑的窄缝死角，外露的棱边都做了倒角处理，日常清理维护更加便捷。从安装边界尺寸来看，刀架的整体安装孔位间距符合主流加工中心刀库的通用安装尺寸，不需要对原有刀库结构做改造即可直接替换安装，拉钉的整体长度控制在标准范围内，安装后刀具的悬伸长度不会超出主轴的安全行程区间，能够适配不同长度规格的BT40刀柄，不会出现换刀时刀柄与主轴端面碰撞的问题。在凸轮加工类的应用场景中，这类高精度的刀架拉钉组合，能够保障仿形铣削过程中刀具的位置精度，避免因为装夹松动导致的凸轮轮廓加工超差，同时稳定的拉紧力也能支持更高的切削参数，提升凸轮类零件的加工效率。
