V型六缸发动机缸体结构三维设计

　　在车用动力总成的开发流程里，缸体作为整台发动机的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路的附件都要依托这个基础构件完成装配，其结构合理性直接决定了动力单元的运行可靠性、NVH表现以及轻量化水平。这款V6布局的缸体采用两列气缸夹角排布的结构形式，相比直列六缸机型，大幅缩短了整机的轴向长度，能够适配前置前驱、横置动力布局的乘用车型，同时降低了机舱布置的空间占用率，也能平衡直列机型过长带来的曲轴挠度问题，减少高转速工况下的曲轴扭振风险。从结构设计逻辑来看，这款缸体采用了整体式龙门结构设计，曲轴箱部分的结合面低于曲轴旋转中心，相比平分式结构拥有更高的整体刚度，能够承受更高的爆发压力，适配涡轮增压机型的强度需求。

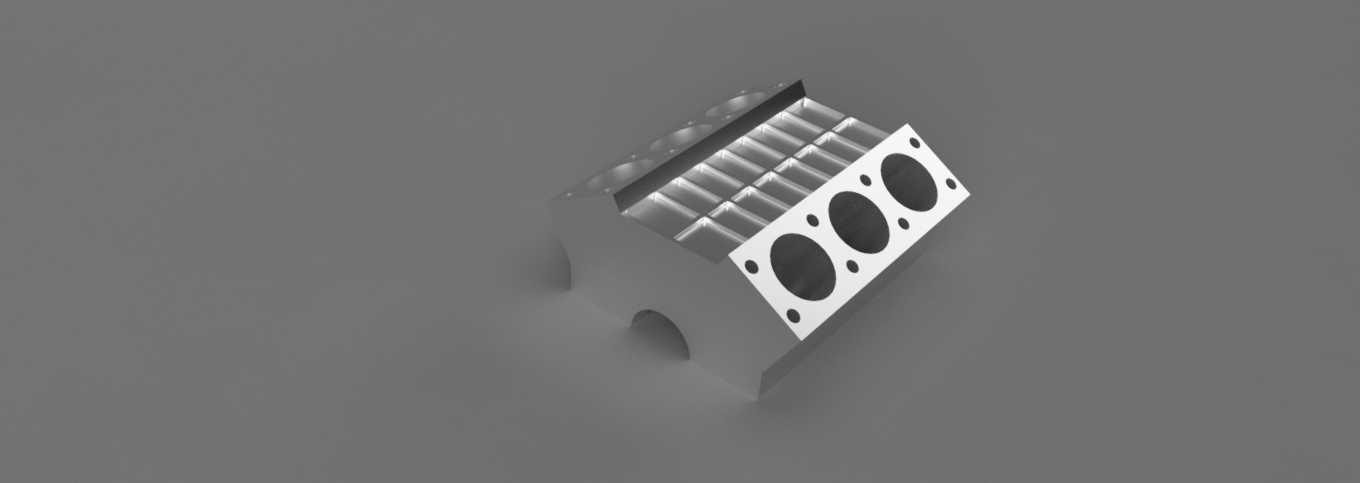

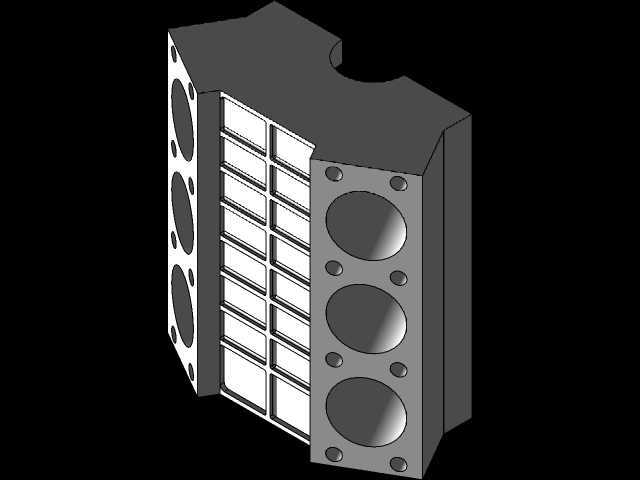

　　缸体上的气缸孔采用了规整的直列排布，每列三个气缸，对应V型夹角的设计让两侧连杆可以共用同一道曲轴主轴颈，缩短了曲轴的总长度，也让整机的重心更靠近动力总成的质心位置，降低整车配重的平衡难度。缸体端面的螺栓孔按照工艺要求做了等距排布，分别对应气缸盖的安装定位、正时端盖的密封连接、油底壳的紧固以及各类附件的安装接口，每个安装孔的位置度公差都需要严格控制，避免装配后出现密封面压合不均导致的漏油、漏水问题，或是附件安装错位带来的运转干涉。在冷却回路的设计上，缸体内部预留了连通各气缸水套的流道，能够让冷却液从缸体下端进水口进入后，均匀包裹每个气缸的外壁，带走燃烧过程中传递到缸壁的热量，避免局部过热导致的缸孔变形、活塞拉缸等故障。

　　主油道的设计沿缸体纵向布置，通过分支油道分别向曲轴主轴颈、连杆轴颈、凸轮轴轴承以及液压挺柱供给压力润滑油，保证各运动副在高转速工况下能形成足够厚度的油膜，降低摩擦损耗。从安装边界来看，这款缸体的两侧预留了发动机悬置的安装凸台，凸台位置经过受力优化，能够将整机运行过程中产生的振动均匀传递到悬置软垫上，减少传递到车身的振动。缸体的后端设计了与变速器连接的定位止口和螺栓孔，保证动力输出端的同轴度，避免离合器或液力变矩器出现偏磨。前端面预留了水泵、机油泵、正时张紧器等附件的安装位置，各安装面的平面度要求控制在0.05mm以内，保证密封垫片的压合效果。在工艺实现层面，这款缸体的结构充分考虑了铸造的工艺性，壁厚设计保持均匀，

　　避免出现过大的壁厚差导致铸造冷却过程中产生缩松、气孔等缺陷，各加强筋的布置在提升刚度的同时，也避免了材料的冗余堆积，兼顾了结构强度与轻量化需求。对于三维建模从业者来说，这类缸体模型的构建需要重点关注各安装孔的位置度、水套与油道的连通逻辑、各密封面的平面度要求，不能只做外观曲面的复刻，要充分理解每个结构对应的实际功能，才能让模型具备工程参考价值。在实际的维修与教学场景中，这类缸体模型也能帮助从业者快速理解V型发动机的结构布局，理清各系统的装配关系，相比二维图纸更加直观，能够降低结构认知的门槛。在改装领域，这类缸体的三维数据也可以作为扩缸、强化改装的基础参考，通过对缸孔壁厚、主轴承座强度的分析，评估改装后的结构可靠性，避免盲目改装带来的缸体开裂、水道击穿等风险。
