CA6140车床模块化传动轴结构设计

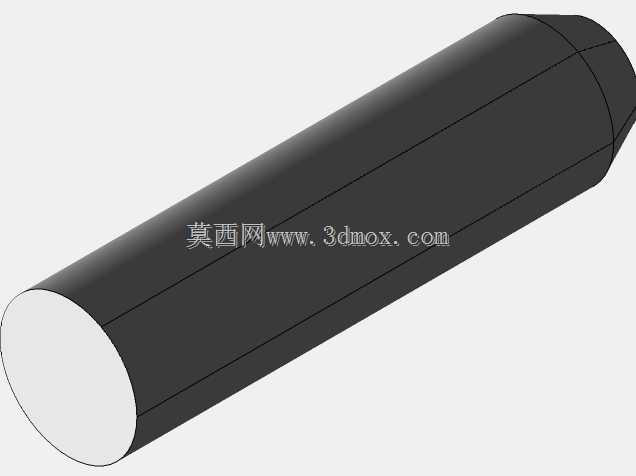

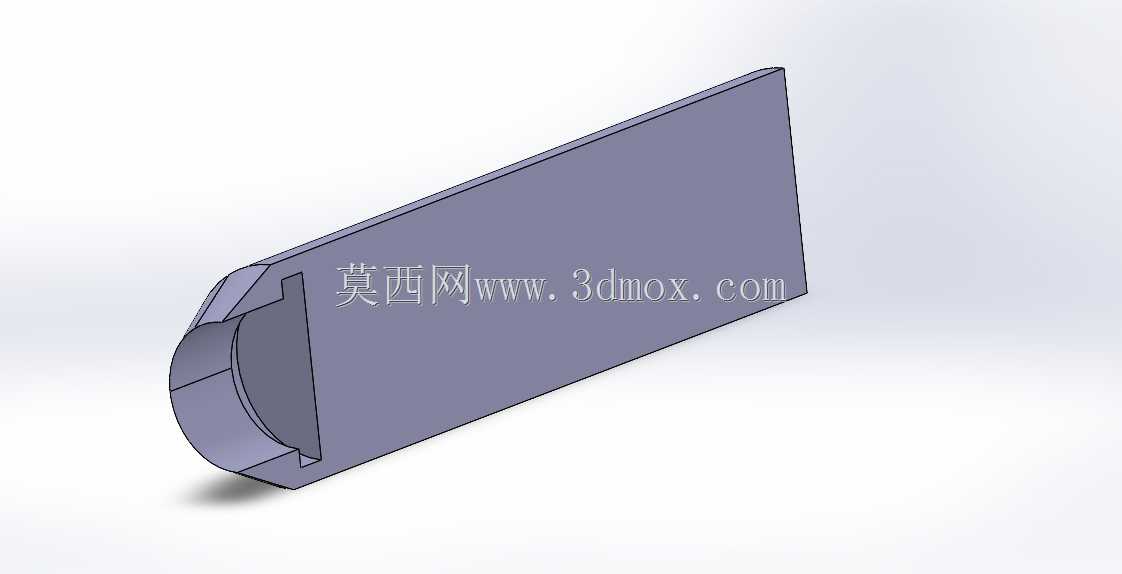

　　这款轴类零件是为CA6140普通车床主轴箱传动系统设计的模块化传动轴，主要承担车床进给系统与主轴箱之间的扭矩传递作用，在车床切削加工过程中，将主轴箱输出的恒定转速通过齿轮啮合传递至进给机构，保障车削螺纹、外圆、端面等工序时进给运动的平稳性。从结构设计来看，整体采用空心阶梯轴构型，一端设计有内孔定位止口，用于和传动齿轮的定位轴肩配合，保证齿轮装配后的同轴度误差控制在0.02mm以内，避免高速运转时出现径向跳动影响加工精度；轴身采用等径过渡段设计，减少应力集中点，在承受交变切削载荷时能有效降低疲劳断裂风险，适配车床连续8小时以上的重载切削工况。安装边界方面，轴的两端轴颈尺寸严格匹配CA6140主轴箱内的滑动轴承安装孔径，

　　装配时无需额外修配即可直接压装，轴身预留的键槽位置与原有传动齿轮的键槽尺寸完全对齐，可直接使用标准平键实现周向固定，不需要对原有车床箱体结构做任何改动，能够直接替换原厂同位置的磨损轴件，大幅降低设备维修的停机时间。设计过程中优先考虑了模块化互换性，将轴的配合公差全部按照基孔制公差带加工，和CA6140车床的其他同规格传动模块具备通用互换性，当车床需要调整进给速比时，仅需更换对应轴段上的齿轮即可完成传动比调整，不需要重新加工整根轴。在实际应用场景中，这类模块化轴除了用于原厂CA6140车床的备件替换，也可用于普通车床的数控化改造场景，改造时可直接沿用该轴作为传动中间轴，搭配伺服电机实现进给运动的精准控制，不需要重新设计传动链路。

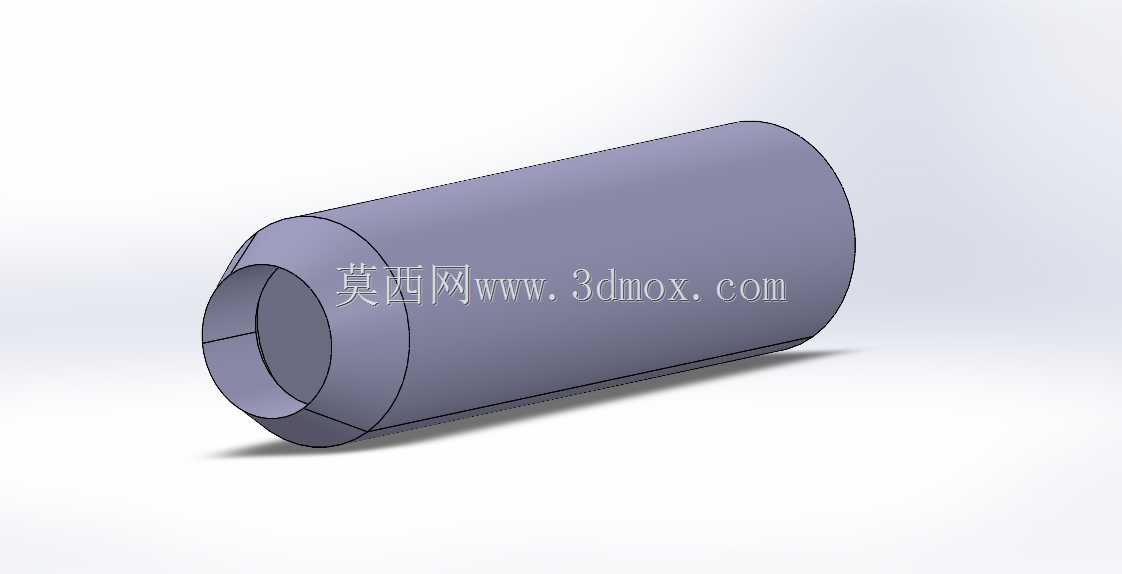

　　轴的空心结构设计一方面减轻了轴件自身重量，降低运转时的转动惯量，在车床启停、换向时能减少传动冲击，另一方面空心内孔可作为润滑油路的通道，将主轴箱内的润滑油引导至两端轴承位置，实现运转过程中的持续润滑，延长轴承的使用寿命。轴的外圆表面全部采用磨削加工，表面粗糙度达到Ra1.6，和轴承内圈配合时能保证接触均匀，避免局部磨损过快；轴肩位置设计有退刀槽，方便加工时的磨削工序退刀，同时也能在装配时为齿轮端面提供准确的定位基准，保证齿轮啮合时的齿面接触面积符合设计要求，减少传动过程中的噪音和齿面磨损。
