压电式振动信号采集传感装置

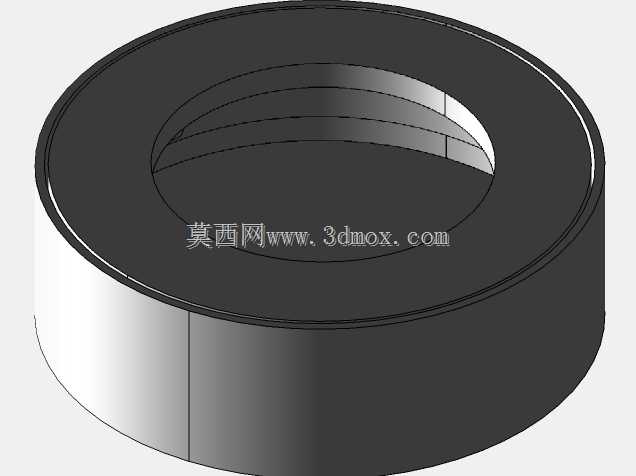

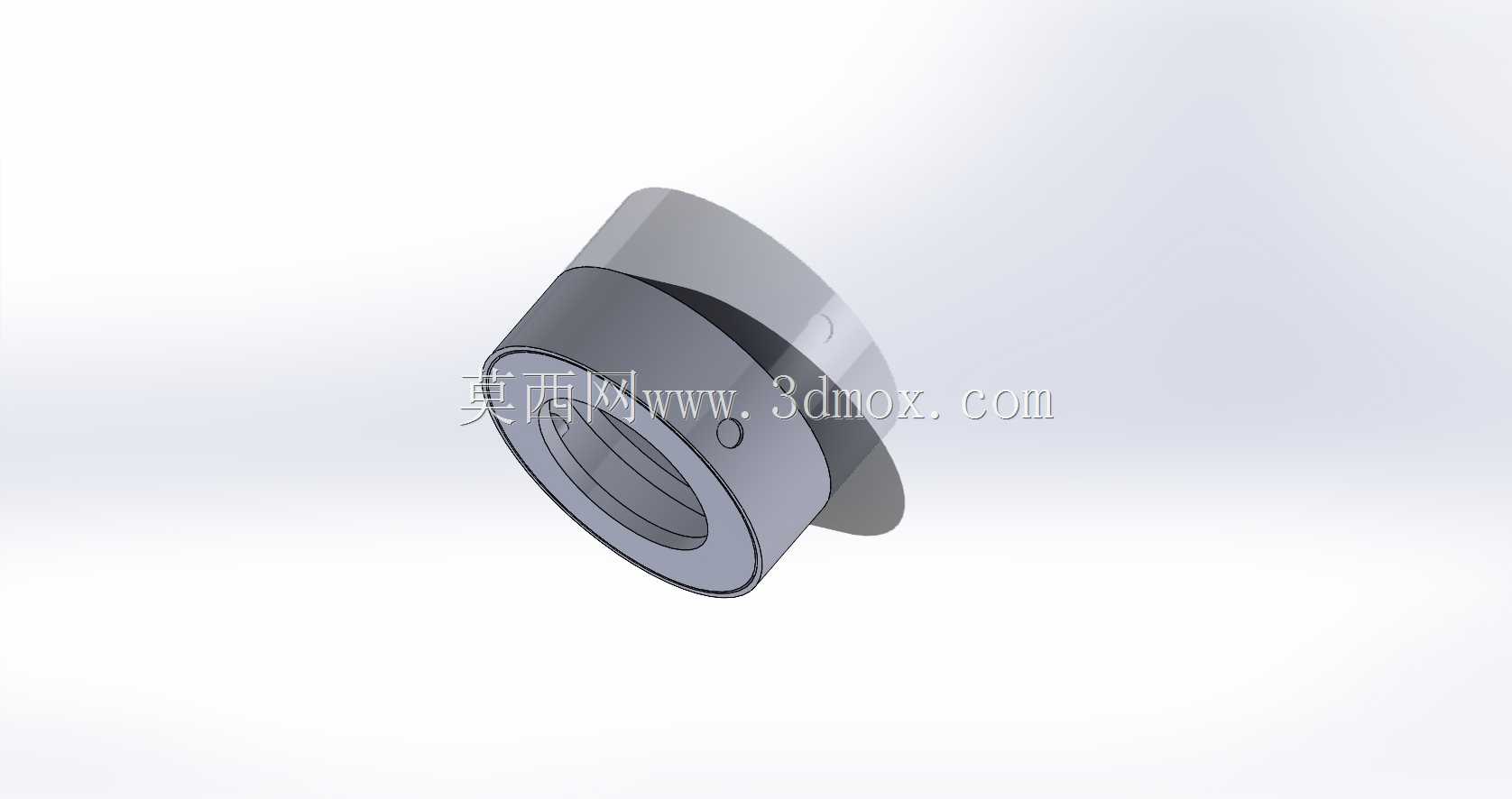

　　在旋转设备状态监测、机床切削振动溯源、精密装配工位异常诊断这类现场场景里，拾取结构表面的动态加速度信号，是整套运维系统最前端的核心环节。这款压电式信号传感装置的结构，正是围绕贴装在被测金属构件表面、稳定输出振动电荷信号的需求展开。从外轮廓看，主体采用短圆柱加侧置安装法兰的布局，圆柱段内部叠放压电敏感芯体、质量块与绝缘隔层，端面预留同轴信号引出接口，侧向伸出的法兰盘开设沉头安装孔，作业时可直接通过螺栓把传感器刚性压合在电机轴承座、机床主轴箱、泵体壳体这类待测点位，保证振动传递路径无额外柔性间隙，避免信号在接触面出现衰减或相位偏移。

　　做结构建模时首先要卡准安装边界：法兰贴合面的平面度需要控制在传感安装的常规要求内，圆柱主体的外径要避开周边管线、护罩的干涉空间，轴向总高度要预留接线插头的插拔操作余量，不能在设备紧凑腔体内出现装完后无法接驳信号线的问题。内部芯体的堆叠顺序直接决定测量灵敏度，预紧力通过上端的锁紧环施加，既不能压得过死导致压电片线性区间收窄，也不能预紧不足让质量块在冲击振动下出现窜动；外壳侧壁加工的细小定位孔，用于装配时锁定内部绝缘衬套的周向角度，防止芯体随振动发生相对转动磨断信号引线。

　　实际工况里这类传感器常伴随切削液飞溅、车间粉尘覆盖的环境，壳体接缝处采用台阶贴合结构，建模时预留密封槽的放置空间，可填充密封圈阻挡外界杂质侵入内部压电元件。和常规磁吸式临时测振探头不同，这款固定式传感装置的安装法兰和被测构件刚性连为一体，长期运行中不会因为设备启停的振动冲击出现移位，采集到的信号基线稳定，适合接入在线监测系统，持续追踪设备的振动烈度变化，提前识别轴承磨损、转子不对中、螺栓松动这类早期故障。圆柱端面的内螺纹接口兼顾两种接线方式，既可以适配同轴电缆直连，也能转接集成信号调理模块，把压电产生的弱电荷信号就地转换成标准电压输出，降低长距离传输的干扰。建模过程中把内外所有配合面的公差、安装孔位的中心距、芯体腔体的避让空间全部做了实体还原，工程人员拿到模型后可以直接在整机装配里校核安装点位，确认传感器和周边零部件没有运动干涉，也能根据自身被测面的螺纹规格匹配对应的安装螺栓长度，不用二次测绘外壳尺寸。
