CA6140车床半圆键锁定轴支架

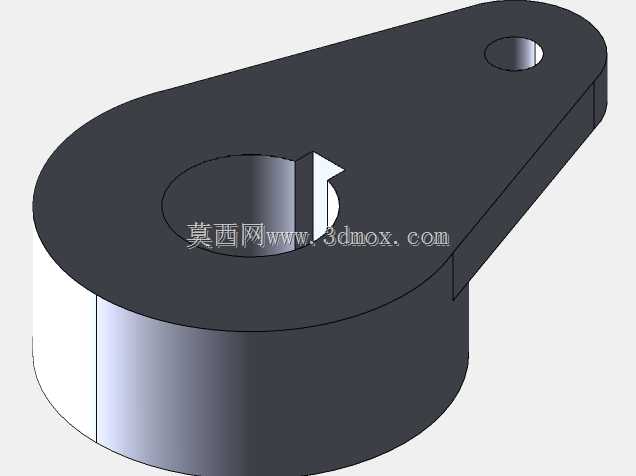

　　在普通卧式车床的进给箱、溜板箱以及挂轮架附近，经常会遇到一类需要把轴件周向锁止、同时又要给轴端提供支撑定位的小支座，这类零件不像主轴箱内的主传动件那样承受重载，却直接关系到操作机构的定位可靠性。本次拆解还原的这款支座，正是CA6140系列车床上用于半圆键配合轴段的锁定支撑件，结构上把带键槽的轴套部分与外伸的安装耳板做成一体，整体轮廓在俯视方向呈现一端大圆、一端收窄成水滴形的偏心板状。

　　从实际装配关系看，零件下部是一段具有一定高度的圆柱凸台，中心开出贯通的轴孔，孔壁一侧加工出标准半圆键槽，工作时轴件从孔中穿过，半圆键嵌入轴与孔之间的键槽，实现轴与支座之间的周向固定，防止轴在支座内发生相对转动；上部的薄板向外延伸，末端设置一个较小的光孔，用于穿入紧固螺钉，把整个支架锁定在车床箱体或墙板的对应安装面上。这种“大孔抱轴、小孔锁位”的布局，在机床操纵杆定位、挂轮轴限位以及进给换向机构中十分常见，支座本身不传递大扭矩，主要承担径向支撑与防转约束。

　　建模时首先要抓住的是两个孔的位置关系：大轴孔位于圆柱凸台的中心，也是整个零件重量与配合精度的核心；小安装孔位于外伸耳板的端部，两孔中心距决定了支架在箱体上的跨距，若该尺寸偏差过大，装配时会出现轴孔与箱体轴位对中、而螺钉孔与底孔错位的情况，现场只能强行撬拨支座，反而使轴套受到附加弯矩。外形轮廓方面，大圆外圆与圆柱凸台同轴，向外平滑过渡到耳板两侧的直边与端部圆弧，过渡区域在三维中需要用相切曲线连续衔接，避免出现折线棱角，既便于铸造时金属液流动，也减少热处理与使用过程中的应力集中。

　　配合尺寸的处理上，中心轴孔与被支撑轴之间通常采用间隙配合，保证轴在孔内能够顺利穿入，同时依靠半圆键承担周向限位；键槽宽度要与所选半圆键的公称宽度一致，键槽深度则需对照半圆键的直径与轴径查表确定，槽底圆弧必须与半圆键的圆柱面贴合，建模时不能简单用矩形键槽代替。端部小孔按螺钉过孔设计，孔径略大于螺钉公称直径，给安装留下少量调整余量，孔口一般不做沉孔，螺钉头部直接压在耳板上端面，因此耳板在小孔周围的厚度要保证足够的承压面积，避免拧紧时板面压陷。

　　零件的高度方向由下部圆柱凸台决定，凸台端面在装配后贴靠箱体基准面，上端薄板与凸台衔接处形成台阶，这一高度差恰好让开箱体上相邻的肋板与凸出结构，保证支架落位时不与周围操纵杠杆发生干涉。在车床维护现场，这类支架常见的失效形式有三种：一是半圆键长期受挤压导致键槽侧面磨宽，轴与支座之间出现旷量，操纵手柄定位不准；二是端部螺钉松动后，耳板在反复振动中绕大轴孔轻微转动，使锁止位置漂移；三是拆卸时硬撬外伸薄板，造成耳板与圆柱凸台交接处产生裂纹。针对这些工况，结构在设计上把耳板与凸台的交接圆角做得较为充分，壁厚从耳板到凸台逐渐加厚，没有出现突变的薄弱截面。

　　三维造型过程中，可先绘制俯视方向的外轮廓草图，将大圆、端部小孔圆以及两侧相切直线约束完全，再拉伸得到上部板体；下部圆柱凸台单独拉伸并与板体合并，保证结合面重合；随后切除中心轴孔与端部安装孔，在轴孔侧壁创建半圆键槽——键槽的截面为矩形加底部圆弧，沿轴向贯通孔壁。完成实体后，重点检查外轮廓相切关系、键槽与孔的相贯线以及板体与凸台交接处的圆角，这些细节在工程图中直接影响加工者对铸件形状的判断。对于从事机床维修与备件测绘的工程师而言，把这类小支座的配合孔、键槽、安装孔距与外形让位关系逐一还原，比单纯追求外观渲染更有实际价值，它能直接用于备件加工、装配校核以及CA6140车床操纵机构的故障排查。
