车床卡盘用环形限位挡圈结构

　　该环形构件对应CA6140普通卧式车床卡盘配套的限位挡圈类零件，在实际车间加工场景中，这类零件主要承担卡盘回转过程中的轴向限位、行程约束以及卡爪开合边界防护作用，日常装夹轴类、盘套类工件时，卡盘内部的驱动盘转动带动卡爪沿径向滑移，该挡圈嵌套在卡盘本体与回转驱动端面之间，既可以避免卡爪滑移超程脱出，也能在高速回转时阻挡切削碎屑、切削液冲入卡盘内部的螺旋配合槽，减少卡爪滑动面的磨粒磨损，很多老旧车床的卡盘出现卡爪窜动、夹紧定位精度下降的问题，拆解后往往就是这类环形挡圈出现磕碰变形、定位凸块磨损超差导致的。

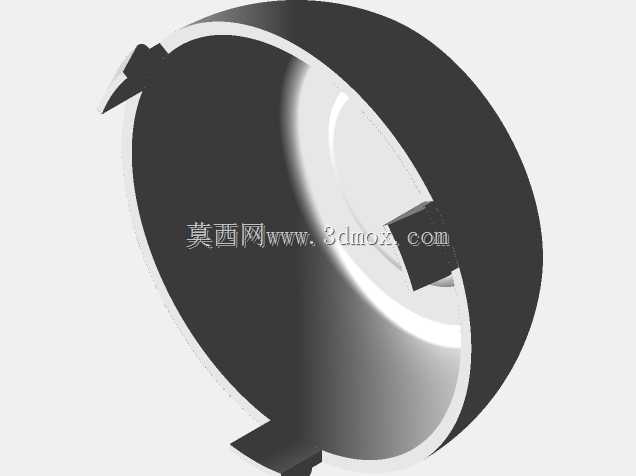

　　从结构外形来看，零件主体为大直径薄壁环形基体，环体一侧沿周向延伸出弧形挡边，环体上分布三处带安装孔的凸耳结构，其中两处凸耳沿环体径向向外伸出，一处凸块朝向环体内侧凸起，所有凸台的端面都预留了紧固安装的贴合面，建模时环形主体采用回转特征生成基础轮廓，再通过拉伸切除做出三处凸耳的安装过孔，弧形挡边部分采用扫掠特征沿环体周向轨迹生成，边缘的倒角、拔模斜度都按照实际铸件的加工余量做了还原，没有出现薄壁特征壁厚不均、凸台交接处应力集中的建模缺陷。

　　现场安装时，该挡圈的装配边界完全匹配CA6140车床三爪自定心卡盘的后端安装止口，环形基体的内孔与卡盘后端的回转轴颈采用间隙配合，三处凸耳的安装孔位与卡盘后端盖上的螺纹孔一一对应，装配时不需要额外修配孔位，拧入紧固螺钉后，环体端面与卡盘后端盖完全贴合，周向不会出现相对转动。设计过程中，环形主体的壁厚经过校核，在卡盘正常回转、卡爪夹紧工件产生轴向反力的工况下，环体的形变位移量控制在0.02mm以内，不会因为挡圈变形干扰卡盘的定心精度；伸出的两处外凸耳在装配时可以作为周向定位的对位标记，维修拆解卡盘时，对准凸耳位置即可快速确认挡圈的安装相位，避免重装时孔位错位。内侧凸起的挡块恰好伸入卡盘驱动盘的行程槽内，当驱动盘转动到卡爪最大张开位置时，挡块会与行程槽的端面硬接触，直接限制驱动盘的继续转动，从机械结构上锁死卡爪的最大张开行程，哪怕操作工人误将卡盘扳手转动超程，卡爪也不会从卡盘本体的滑槽中脱出，彻底消除卡爪飞出的安全隐患。

　　在日常设备维护场景中，这类挡圈属于车床卡盘的易损防护件，当车间长期加工铸铁、铸钢类产生磨粒碎屑的工件时，碎屑一旦进入卡盘内部，会首先磨损挡圈与驱动盘的配合面，磨损量超过0.1mm后就需要更换该零件，三维建模时完整还原了所有配合面的尺寸公差、凸台的位置度要求，加工时可以直接选用45号钢板材经激光切割下料，再通过数控车削加工环形内外圆，铣削工序加工三处凸耳的安装面，最后做发蓝处理提升防锈能力，完全适配普通机加工车间的自制修配需求，不需要依赖原厂配件采购，能大幅缩短老旧车床的维修停机时间。模型的所有配合尺寸都和实际卡盘的安装尺寸做了匹配验证，环形件的外圆直径、内孔配合直径、凸耳孔的中心距都保留了装配所需的公差余量，工程人员做卡盘维修改造、备件测绘建模时，可以直接参考该结构的设计逻辑，根据自身车间卡盘的实际尺寸调整环体直径与凸耳位置，快速生成适配不同型号车床卡盘的限位挡圈结构。
