CA6140车床变速箱端盖壳体结构

　　该壳体端盖主要用于普通卧式车床主轴箱或进给箱外侧，承担轴系支承、箱体封闭、润滑油容纳以及外部附件安装等功能。端盖在整机中并不直接参与切削，但对传动系统的定位精度、密封可靠性和维护便利性有直接影响。实际装配时，其一侧贴合箱体加工面，另一侧外露并通过周布螺栓固定；中部大孔用于容纳轴承座、轴套或传动轴伸出段，周围凸台则对应箱体内齿轮、轴承和拨叉机构的避让空间。

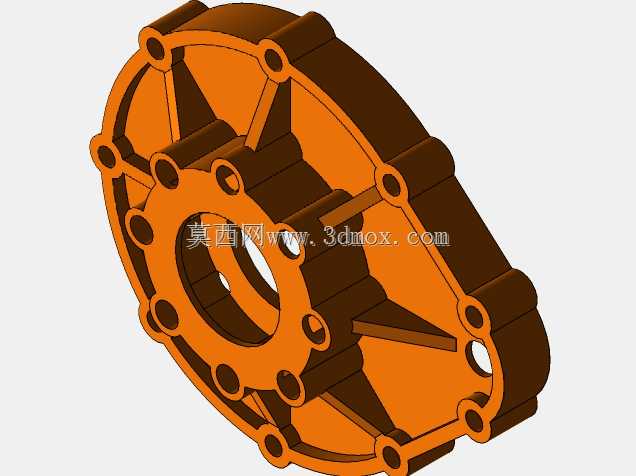

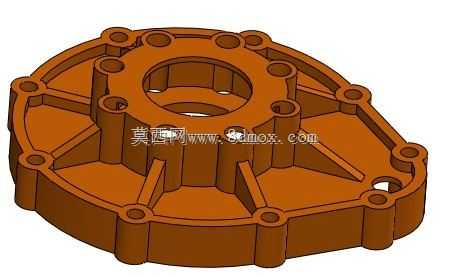

　　从结构形式看，零件采用近似异形盘状轮廓，而非简单圆形盖板。外缘按照箱体接合面形状展开，多个螺栓孔沿轮廓分布，孔位靠近侧壁并设置圆柱形凸台，以增加螺纹啮合长度和局部承压面积。中部主孔周围形成较高的环形轴承座，座体与外轮廓之间通过多道放射状加强筋连接。这种布置能够在壁厚较薄的情况下提高抗弯和抗扭刚度，减少轴承座受载后的偏摆，同时避免整块实心结构造成铸件过重。

　　设计思路上，端盖需要同时满足铸造工艺、机械加工和装配检修三方面要求。外壁的加强筋并非随意布置，而是沿载荷传递方向从中心轴承座延伸至外缘安装凸台，使螺栓预紧力和轴系支反力能够较顺畅地分散到整个接合面。各凸台高度随内部结构需要变化，既为螺栓头部和垫圈留出支承平面，也在盖板内侧形成容纳齿轮端部、轴承外圈和润滑空间的凹腔。底板与筋条交接处应保留铸造圆角，避免金属液在尖角处产生应力集中或冷却裂纹。

　　安装边界方面，三维建模时需重点控制中部孔轴线与箱体贴合面的垂直度，因为该孔通常与轴承外圈、轴套或密封件配合，轴线偏斜会造成轴承运转异常、油封磨损和渗漏。外缘各安装孔的位置度应与箱体螺纹孔或通孔一致，孔端凸台端面需要具备足够的平整支承面积。端盖装入后，接合面之间一般加装纸垫、密封胶或成型密封垫，因此盖板基面的平面度、螺栓孔周边的压紧刚度以及筋条对局部变形的约束都很关键。

　　功能特性上，该类端盖既起防护作用，也承担一定的支承作用。中心高凸台可提高轴承孔的轴向长度，使轴系支承更稳定；周围小孔和异形轮廓用于保证与箱体的可靠连接；内侧空腔则为旋转零件提供安全间隙。若用于润滑箱体内，端盖下部和侧壁还需考虑油液回流、挡油以及密封结构，防止车床高速运转时润滑油沿轴伸出部位外泄。

　　在建模过程中，应先依据箱体接合面确定外轮廓和螺栓孔分布，再建立中心轴承孔及各凸台的高度关系，最后补充加强筋、圆角和减重空腔。特征创建时不宜只按外观拉伸，需要结合铸件拔模方向检查侧壁斜度、凸台加工余量以及筋条与底板的连接厚度。对于装配工程师而言，还应核对端盖内侧与齿轮最大回转半径、轴承外圈、紧固件头部之间的间隙，避免实际装配后出现运动干涉。

　　该结构体现了机床箱体附件设计中常见的工程取舍：通过异形轮廓贴合箱体，通过局部凸台提高连接强度，通过放射筋提升刚度，通过空腔控制重量。它适用于车床传动箱、主轴箱端盖以及类似旋转轴支承壳体的结构参考，也可作为铸造盘盖类零件建模、装配校核和工艺分析的实例。
