手动螺旋式两爪压榨萃取工装结构设计

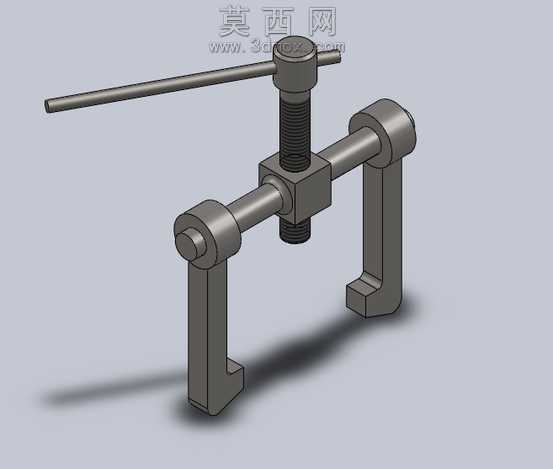

本作品为手动螺旋驱动的两爪式压榨萃取工装，整体采用SolidWorks完成全参数化三维建模，建模过程中对每一处配合结构做了公差预留与装配干涉校验，确保各活动部件可实现真实的运动仿真效果。模型渲染阶段采用哑光金属材质搭配细微磨砂质感，还原钢制工装的真实金属肌理，通过三点布光突出结构轮廓与部件衔接处的细节，阴影做了柔和虚化处理，清晰展现工装的整体形态与结构层次。从结构设计来看，该工装核心由施压螺杆、横向调节横梁、两个L型卡爪、转杆四个核心部分组成：顶部的施压螺杆采用梯形传动螺纹设计，具备良好的自锁性能，施压过程中不会出现压力回退的问题，螺杆顶端设计有贯穿的通孔，用于穿入长转杆，通过增大力臂降低手动操作的施力强度，适配手动操作的使用场景。横向横梁为方形截面结构，中间加工有与施压螺杆匹配的螺纹孔，横梁两端为光轴通孔，两个L型卡爪的上端通过圆柱轴与横梁形成滑动铰接配合，可根据待压榨物件的尺寸灵活调整两个卡爪的间距，适配不同规格的待处理工件，卡爪下端设计有向内弯折的承托勾边，能够稳定承托待压榨物件的底部边缘，避免施压过程中物件滑脱。两个卡爪与横梁的铰接处做了圆角过渡处理，既降低了应力集中风险，也让滑动调节过程更加顺滑无卡顿。设计思路上，该工装主打小型手动压榨场景的使用需求，整体结构精简无冗余部件，所有零部件均采用常规五金加工工艺即可生产，无需特殊定制加工，制造成本低廉；整体结构拆装便捷，日常使用后的清洁维护十分方便，既可以用于小型食材的压榨萃取作业，也可作为小型两爪拉马使用，完成小型轴承、轴套类零件的拔取拆卸作业，具备一机多用的实用属性。建模过程中对所有螺纹特征、铰接间隙、滑动行程都做了1:1的真实还原，未做夸张的艺术化修改，模型可直接导出工程图用于生产加工参考，也可用于手动工装类产品的结构设计参考。
