Amarok三人夹更新款工装夹具结构设计

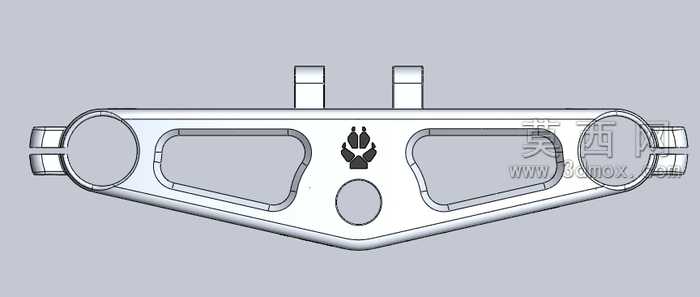

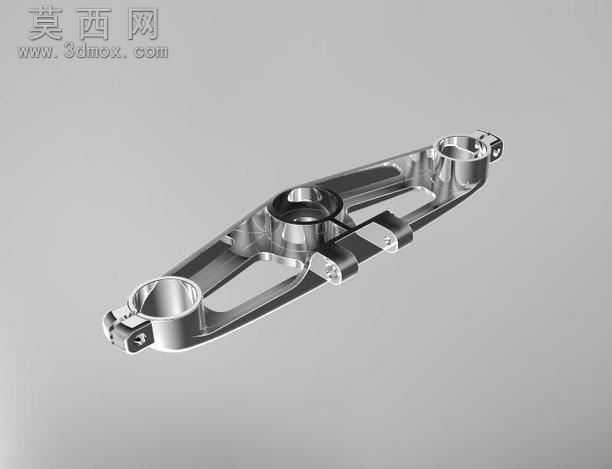

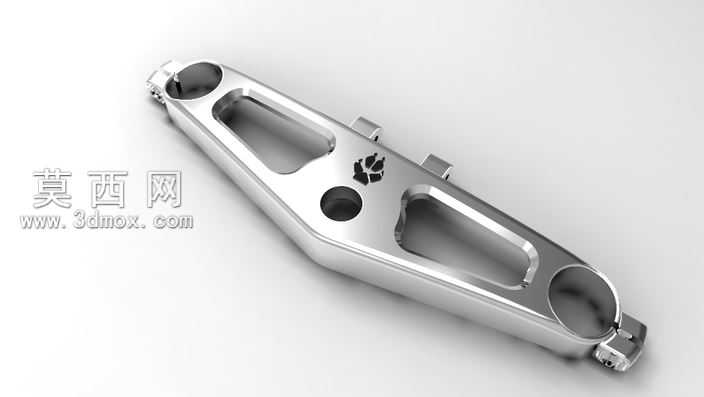

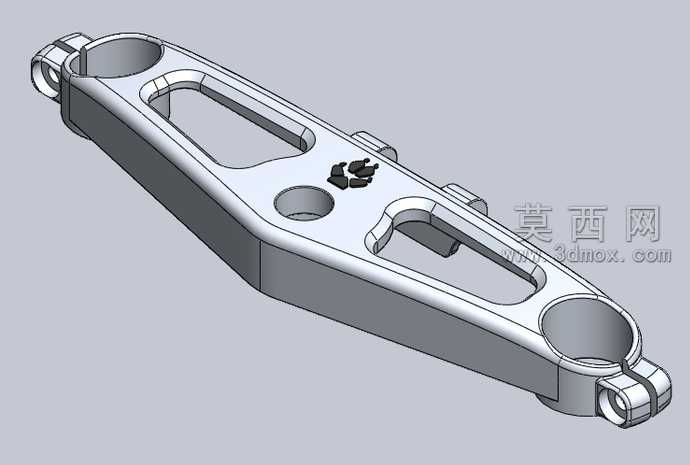

本作品为Amarok三人夹的更新迭代版本三维建模设计，整体建模过程遵循简约实用的工程设计逻辑，全程以数控加工的工艺适配性为核心导向，摒弃冗余复杂的几何造型，所有结构特征均围绕实际夹持功能与加工便捷性展开。建模阶段首先完成主体基准特征的搭建，以对称中面为布局基准，依次绘制主体轮廓草图、定位孔位、夹持连接位的基础线架，通过拉伸、切除、筋特征构建主体框架，针对三个夹持工位的同轴度、平行度公差要求，在建模时同步添加几何约束，确保各安装位的位置精度符合工装使用标准。材质设定上，主体结构选用高强度铝合金材质，渲染时赋予哑光银白金属质感，表面添加细腻的喷砂纹理效果，边缘处做轻微倒角高光处理，还原真实机加工零件的表面质感，连接销轴、锁紧卡扣等附属零件采用不锈钢材质，通过金属粗糙度参数的差异化设置，区分不同部件的材质视觉差异，让整体渲染效果层次分明，清晰展现各部件的装配关系。结构设计层面，主体采用镂空式轻量化设计，在保证整体结构刚性的前提下，去除非受力区域的多余材料，经质量属性测算整体总质量控制在659.47g，既降低了零件的材料成本，也减轻了夹具整体自重，更适配现场频繁拆装移位的使用需求。三个夹持工位分别设置独立的锁紧连接结构，端部的快装卡扣结构可实现与配套工装的快速对接，无需额外辅助工具即可完成装夹操作，主体上的定位圆孔、异形槽位均经过尺寸校验，可兼容对应规格工件的夹持定位需求，所有棱边均做R0.5-R2的圆角过渡处理，既避免加工过程中出现应力集中问题，也消除使用过程中的锐边划伤风险。设计思路上完全贴合一线工程使用需求，没有添加任何华而不实的装饰性结构，每一处几何特征都对应明确的功能用途：长条形镂空槽在减轻重量的同时可作为排屑通道，避免夹持作业中碎屑堆积影响定位精度；侧面的凸台结构为锁紧螺丝提供足够的安装壁厚，防止长期使用出现螺纹滑牙问题；端部的铰接结构预留合理的转动间隙，保证夹持动作顺畅无卡滞。渲染阶段采用工作室柔光环境，通过三点布光突出零件的金属质感与结构轮廓，阴影参数调整为软阴影效果，让整体展示效果清晰直观，可直接用于加工前的结构校验、装配演示以及生产工艺参考，模型的所有特征均具备可编辑性，可根据实际使用需求快速调整尺寸参数，适配不同规格的夹持场景。
