带新增加热盘管的空气补充处理装置

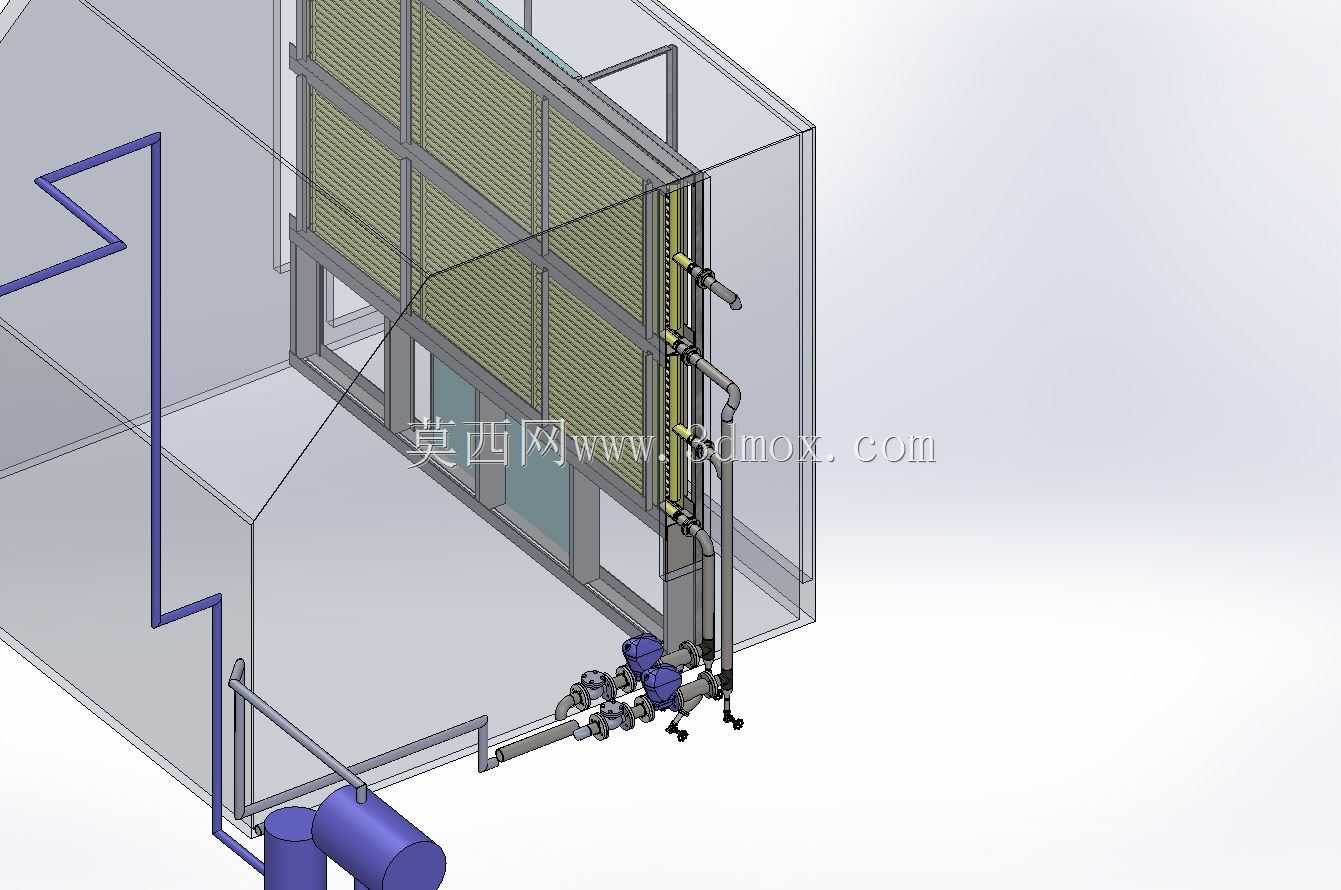

　　这套空气补充处理装置的改造方案，核心是在原有空气处理段内增设一组加热盘管，同时配套开发全新的冷凝水收集与排放系统，整体结构完全适配既有暖通空调机组的安装腔位，不需要对原有设备的外框架做大规模拆改，现场施工的改动量被控制在最小范围。从现场工况来看，这类装置大多部署在大型工业厂房的集中新风补给段、恒温恒湿生产车间的空气处理机组内部，或是商用楼宇的新风预处理段，原有空气补充装置在冬季低温工况下，送入室内的新风温度偏低，无法满足车间工艺送风的温度要求，部分对进风温度有明确要求的涂装、精密装配车间，低温新风直接送入还会造成区域温场波动，影响产品加工精度，因此需要在空气补充环节额外增加加热段，对进入系统的室外空气进行预加热。

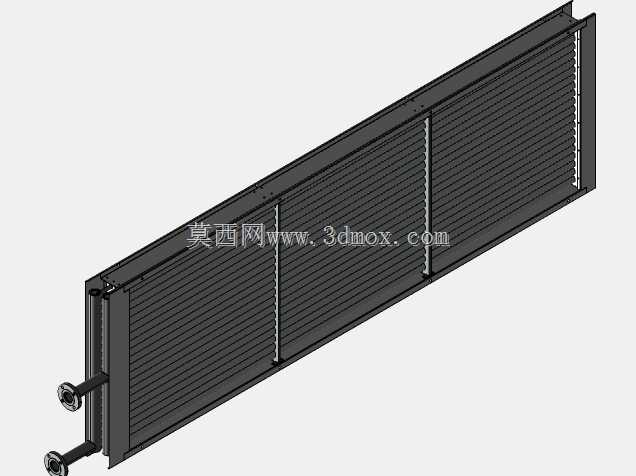

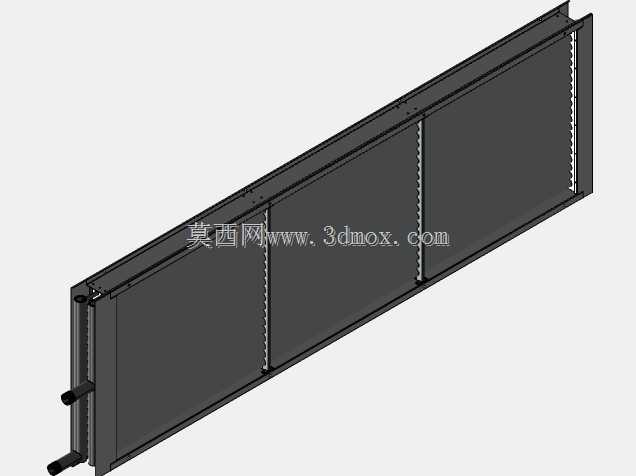

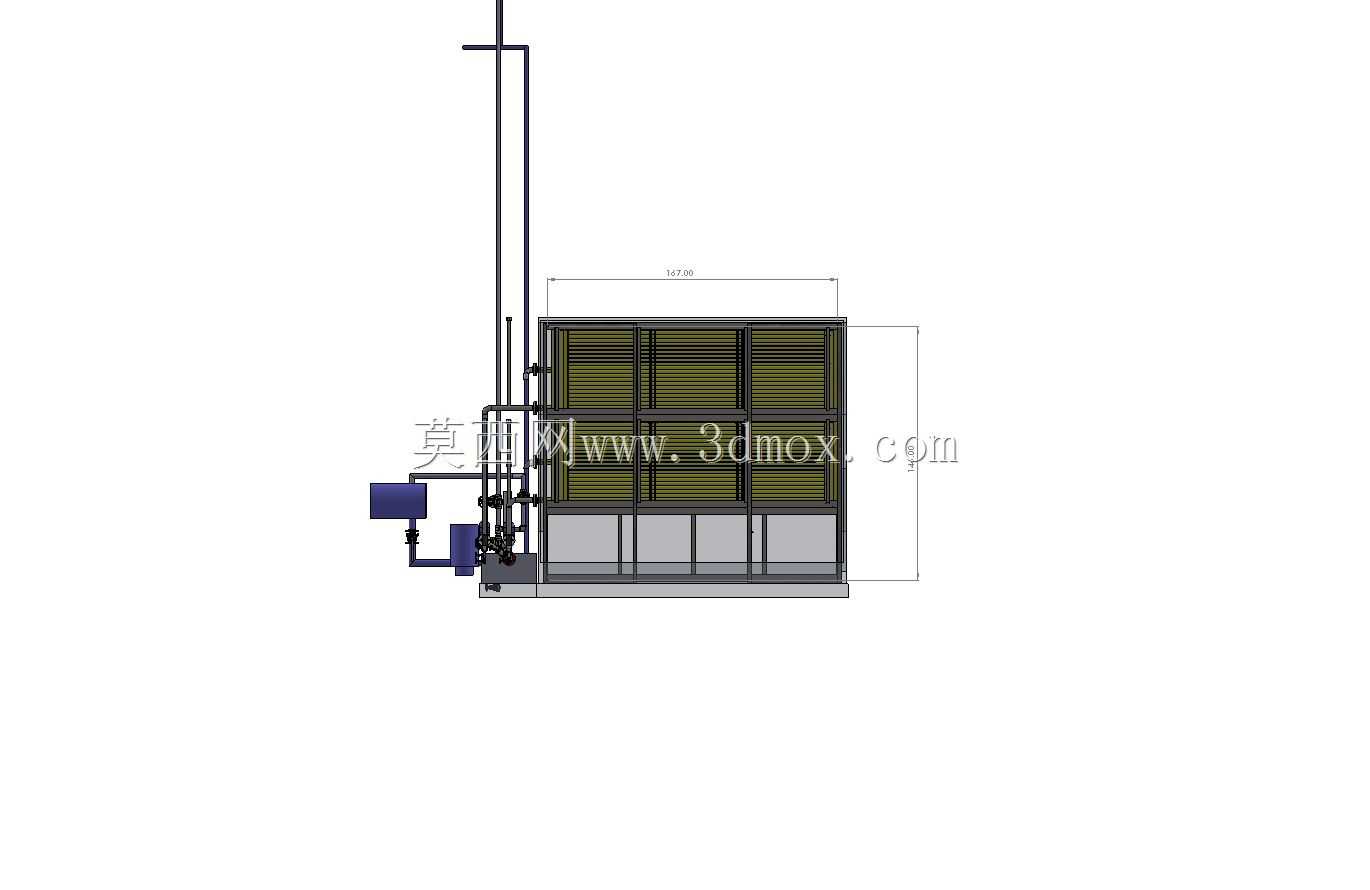

　　新增的加热盘管采用多排错列排布的换热管结构，盘管整体沿空气流通的迎风面满幅布置，换热管之间预留均匀的通风间隙，既保证空气穿流时的换热接触面积最大化，又不会造成过大的风阻，避免原有风机的送风负载超出额定工况。盘管的进出水管路从机组侧部的检修空间引出，管路上配套设置控制阀组、排气阀与泄水阀，管路走向完全避开机组内部的过滤器、换热片等原有部件，所有管道的转弯位置都采用标准弯头衔接，管道支架直接固定在机组的内部框架梁上，不需要在机组外壁额外开孔做支撑。整套装置的外轮廓边界完全贴合原有空气补充装置的内腔尺寸，盘管框架的侧边与机组内壁预留了检修间隙，日常维护时可以从侧部检修门直接进入，对盘管表面的积尘进行清理，也可以单独拆卸单组盘管进行更换，

　　不需要拆解整个空气处理段。新开发的冷凝水系统布置在加热盘管的下方区域，承接盘管在冷热交替工况下产生的冷凝水，凝水盘采用坡向排水口的倾斜结构，保证冷凝水可以全程自流汇入排水管路，不会在盘内积存滋生细菌，排水管路设置水封结构，避免送风系统内部的风压把排水管道内的异味倒灌回送风段。在结构设计阶段，首先对原有机组的内部支撑梁位做了完整的点位测绘，新增盘管的承重框架直接搭设在原有预留的支撑卡槽内，盘管的荷载完全传递到机组底部的基础框架上，不会对原有薄壁板造成额外承压。空气在装置内的流场经过梳理，进入加热段之前先经过均流板导流，让整个迎风面的风速分布均匀，避免出现局部风速过高、换热不充分，或是局部风速过低、热量滞留的问题。

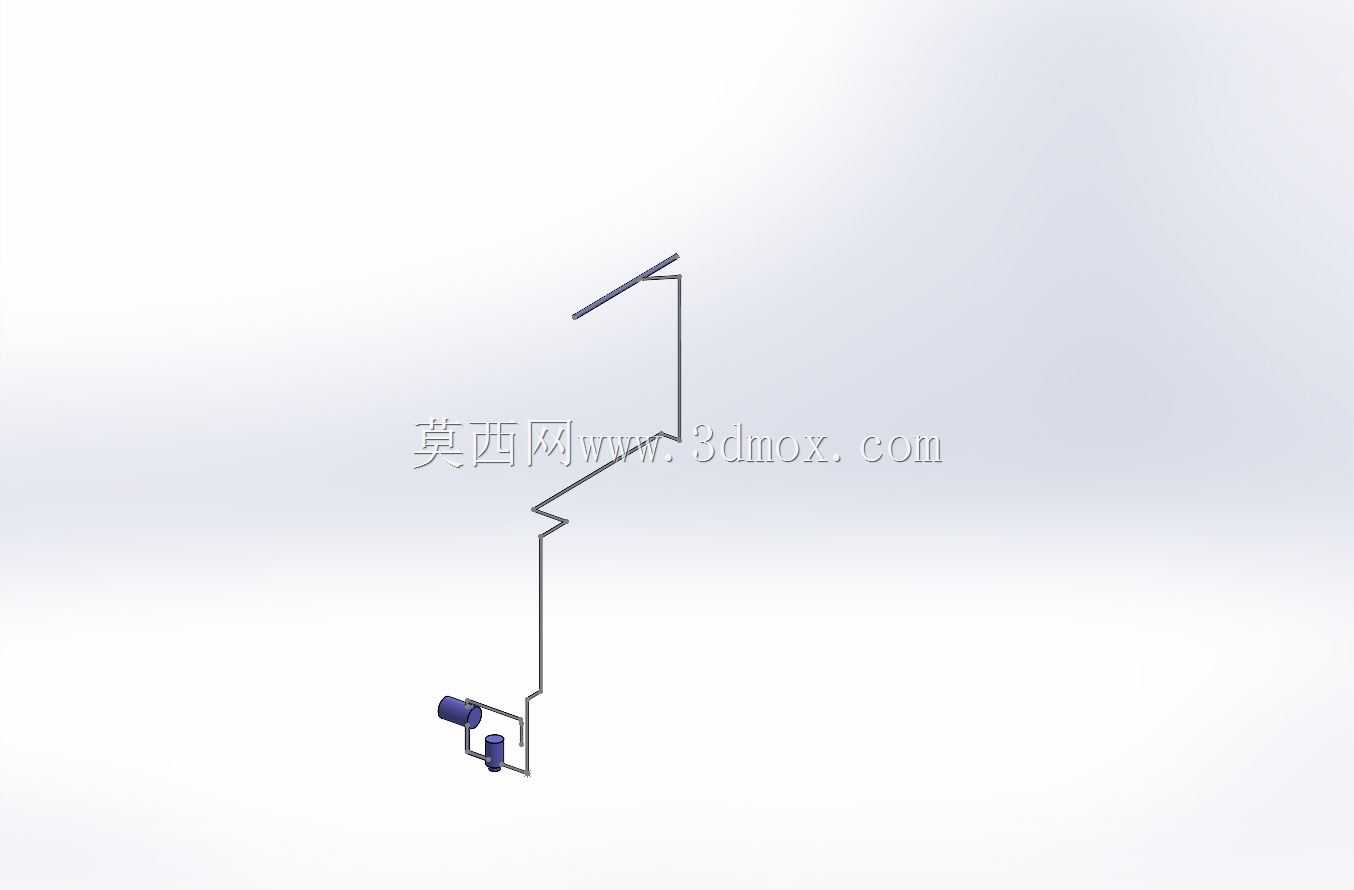

　　盘管的换热管采用翅片强化结构，管内走加热介质，管外是流动的待加热空气，热量通过管壁与翅片传递给空气，让空气在穿流盘管的过程中逐步升温到设定的送风温度。管路的阀组都布置在伸手可及的检修高度，操作人员在日常巡检时可以直接观察阀位状态、读取管路压力，不需要攀爬设备。冷凝水系统的排水管路沿机组底部的架空层敷设，管路全程保持坡度，避免出现局部下凹存水的管段，排水出口就近接入车间的冷凝水回收管网。整个改造结构没有改动原有装置的主进风、出风接口，现场对接时只需要完成加热介质管路的接驳与凝水管路的连通，就可以投入运行。针对冬季运行的防冻需求，盘管的最低位置设置了泄水口，在设备长期停机时可以完全排空管内的存水，避免低温环境下管内介质冻结胀裂换热管。装置内部的所有金属构件都做了防腐处理，适应高湿度空气流通的工况，不会因为长期接触潮湿空气出现锈蚀掉屑，污染送风品质。这套结构既解决了原有空气补充装置加热能力不足的问题，又通过配套凝水系统解决了加热段运行过程中的凝水排放问题，整体布局紧凑，完全适配既有设备的安装空间，为同类型老机组的加热段升级改造提供了可直接参考的结构方案，建模过程中所有管路的连接点位、设备的安装间隙都按照实际工程尺寸搭建，可直接用于施工交底与安装模拟校验。
