立式余热回收蒸汽发生装置结构设计

　　这套立式余热回收蒸汽发生装置，主要面向燃气—蒸汽联合循环发电场景布置，承担把燃气轮机排出的高温烟气余热转化为饱和或过热蒸汽的任务。装置整体采用窄长直立式箱体布局，占地投影面较小，适合在电厂主厂房外侧、燃气轮机排气烟道与烟囱之间的狭长场地内串联安装。烟气通常从装置下部或侧下部进入，沿竖直通道向上依次冲刷各级换热管束，降温后的烟气经顶部烟道接入烟囱；给水则通过管系进入省煤段、蒸发段和过热段，在管壁内完成吸热、汽化与过热过程，最终送出参数稳定的蒸汽。

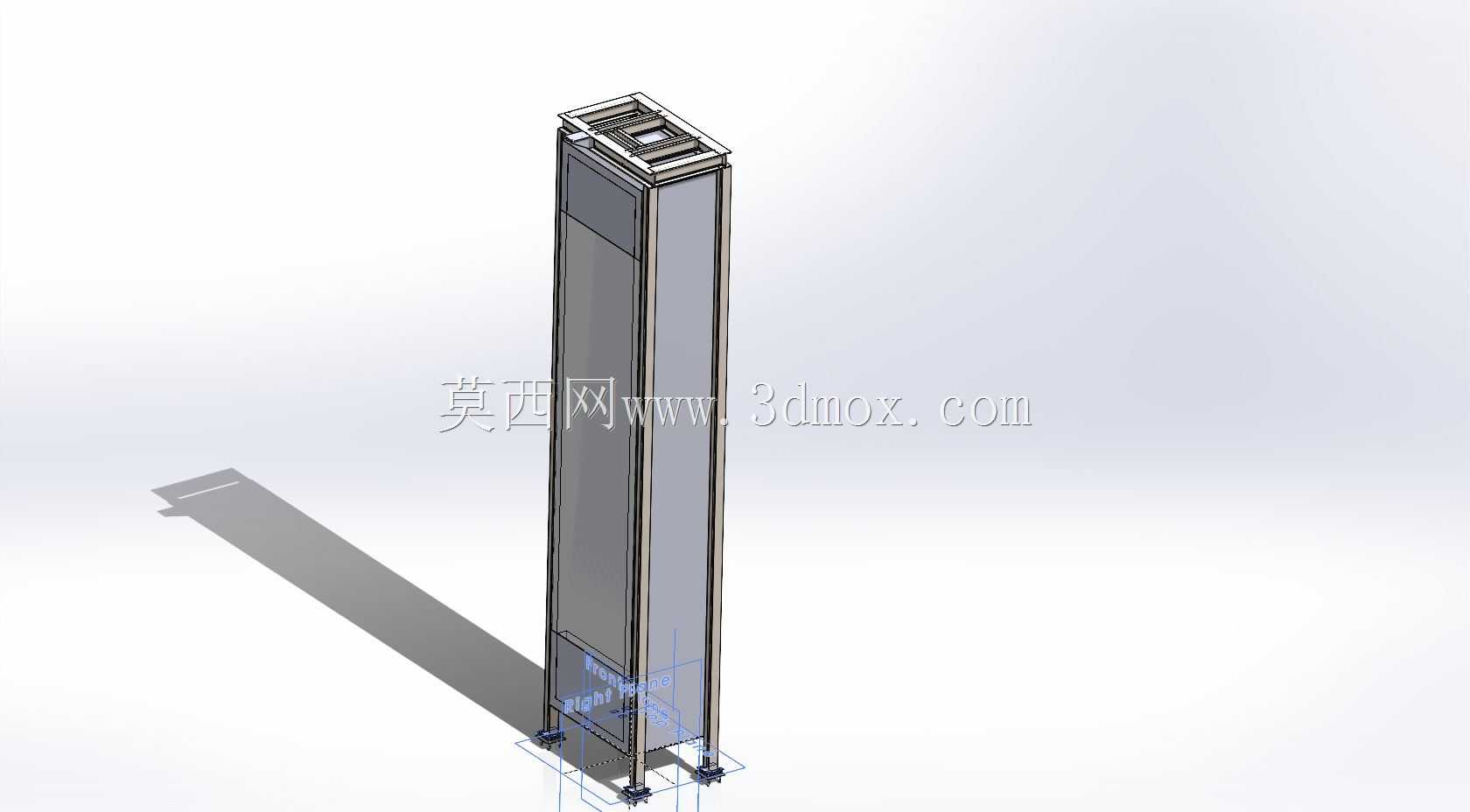

　　从结构建模角度看，外形主体为高耸矩形框架，外部由立柱、横梁、壁板和顶部连接段组成。底部设置支撑脚和地脚连接区域，用于把整台设备的重量、热膨胀反力和风载传递到混凝土基础；顶部预留排气烟道接口，侧面布置人孔、检修门、平台扶梯连接点以及管系接口。建模时需要重点控制箱体长宽高比例、底部支撑跨距、顶部法兰边界和侧面接管位置，因为这些尺寸直接决定现场吊装路径、基础留孔、烟道对接和检修空间。

　　设备内部并非简单空箱，而是按换热温区组织管束。靠近高温烟气入口的区域承担较高热负荷，管束节距、支撑形式和防磨结构需要更谨慎；低温区段则侧重给水预热和尾部热量回收。竖直流向有利于烟气在狭长壳体内均匀通过，也便于积灰区域的检查和清理。管束、集箱、连接管道和外壳之间要保留热补偿余量，避免启停过程中因金属温差产生过大约束应力。外壳保温层虽然在简化模型中不一定完全展开，但在实际设计中必须考虑其厚度对外形边界、平台净距和管道碰撞的影响。

　　在联合循环电厂中，HRSG是连接燃气轮机循环与蒸汽轮机循环的关键换热设备。燃气轮机排气含氧量较高、温度相对稳定，适合通过余热锅炉继续回收热量。装置产生的蒸汽可进入蒸汽轮机做功，也可根据厂区配置用于供热或补汽。与独立燃煤锅炉相比，这种设备不设置独立燃烧炉膛，主体依赖烟气余热，因此流道组织、换热面积分配和烟气压降控制更加重要。若烟气阻力过大，会影响燃气轮机背压；若换热面布置不合理，则会降低蒸汽产量和循环效率。

　　三维设计时，先按烟气流程确定主体箱体的高度和截面，再依次布置底部支座、顶部烟道、侧壁护板、内部管束和外部管系。框架立柱宜沿箱体四角和长边间隔布置，横梁按吊装、运输和运行载荷分段设置。壁板背后需要考虑保温支撑件和加强筋，防止薄钢板在负压运行或温度变化下产生明显变形。底部支撑除满足静承载外，还要结合热膨胀方向确定固定点与滑动点；顶部接口与外部烟道连接时，应通过膨胀节或柔性段吸收位移。

　　模型外形还应体现检修逻辑。侧壁人孔位置需对准内部管束通道，平台和扶梯不能正对高温管口或吊装干涉区。集箱和阀门附近要预留操作空间，管系排液、排气和取样点应布置在便于接近的位置。对于狭长立式设备，吊装重心较高，运输和安装阶段需要在框架上明确吊点、临时支撑和加固位置，避免现场起吊时箱体扭曲。

　　从选型配合来看，该结构适合布置在场地受限、希望缩短烟道长度并利用竖向空间的电站项目。设计人员可在该总体结构基础上进一步细化换热管规格、翅片形式、集箱直径、膨胀节、保温层、平台扶梯和烟风道接口，使模型从外观方案深化为可用于布置校核和专业协同的设备三维骨架。
