雷莫FFA系列推拉自锁圆形连接器结构

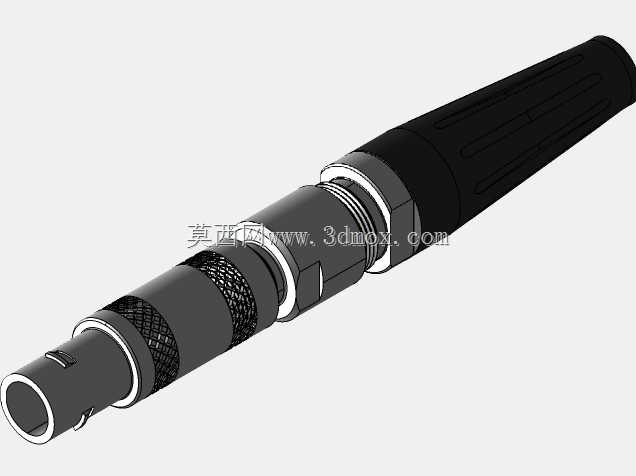

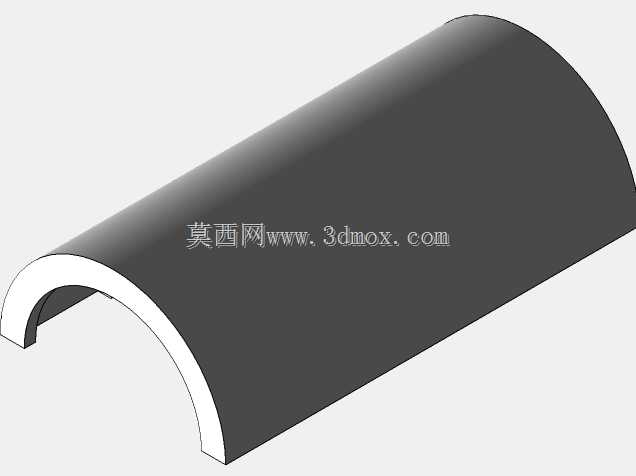

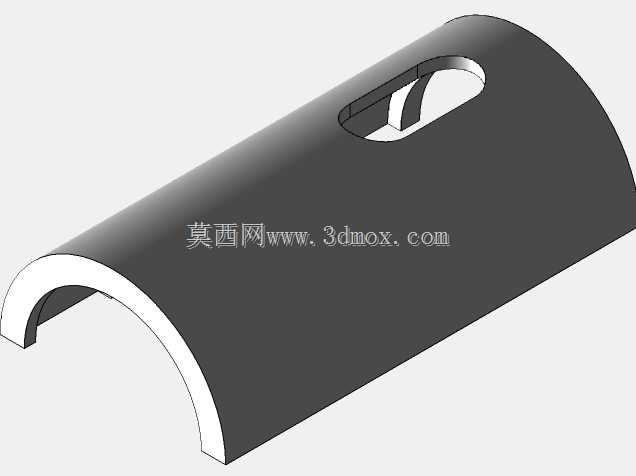

　　该套三维结构完整还原了雷莫FFA系列0S规格304型公头线缆连接器的全部装配层级，从前端插合界面、中段锁紧定位结构到尾部线缆应力消除夹持段均做了实体化建模，没有采用简化曲面占位，每一处滚花、开槽、卡扣、密封过渡段都对应实物装配关系，可直接用于设备布线阶段的干涉校核、面板开孔匹配以及线束走向模拟。在医疗检测设备、实验室测试仪器、音视频转播系统、工业传感采集装置这类需要频繁插拔信号链路的场景中，这类推拉自锁连接器的应用占比极高：设备运维人员不需要旋转螺纹或者拧动锁紧螺母，沿轴向将插头推入配套插座即可自动锁止，插合到位后会有明确的段落反馈，拉扯线缆时锁止机构会自动越锁越紧，完全避免普通航空插头受振动松脱、信号瞬断的问题；

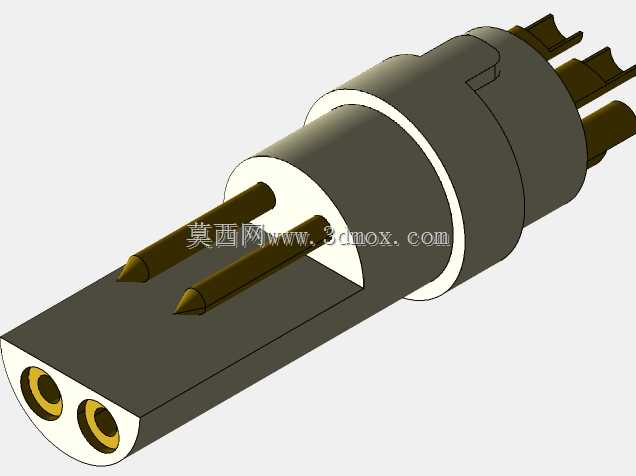

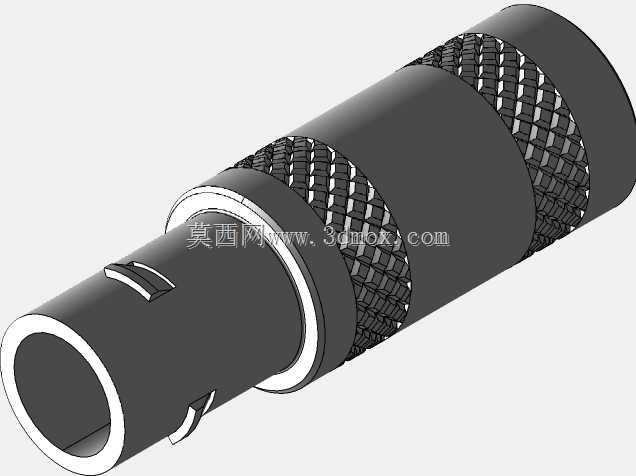

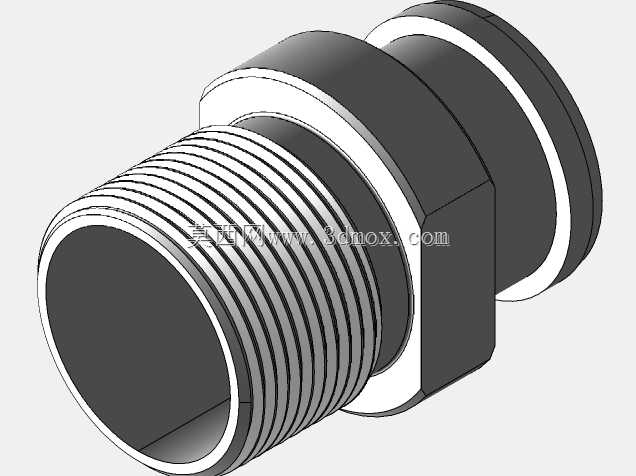

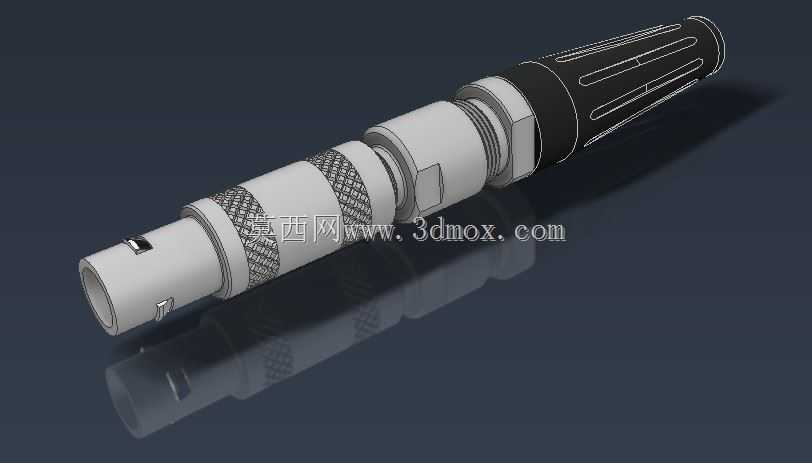

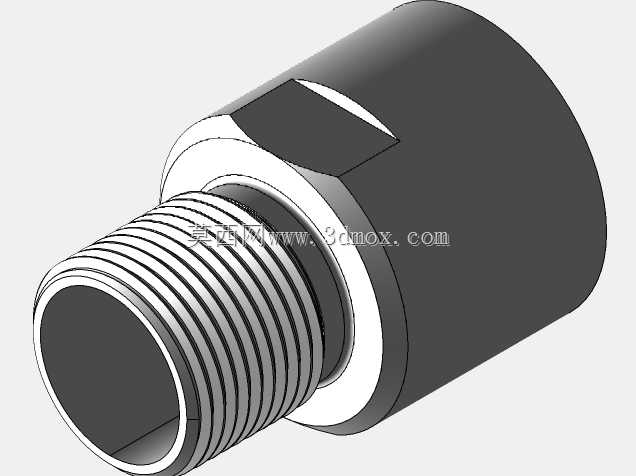

　　拆卸时只需捏住插头外圈的解锁滑套向后拉动，锁止钢珠即可径向回缩，插头就能顺利从插座中脱出，单手即可完成插拔操作，在狭小的设备机柜内部操作时优势非常明显。建模过程中首先梳理了整个接头的装配逻辑：最前端是插合导向段，做了小角度倒角引导，插针/插孔接触件被绝缘基座固定在金属外壳内部，插合时导向段先进入插座内孔，避免插针受侧向力弯折；中段设置了两段滚花防滑区域，分别对应装配时工人夹持拧动的位置以及用户插拔时的施力面，滚花纹理采用网纹滚花结构，既可以增加手拧时的摩擦力，在生产线组装时也可以用工装夹持完成外壳螺纹的预紧，不会出现打滑划伤外表面的问题。插头中部的六角扁位是专门预留的工装夹持位，当需要把插头和面板插座做锁紧对位、

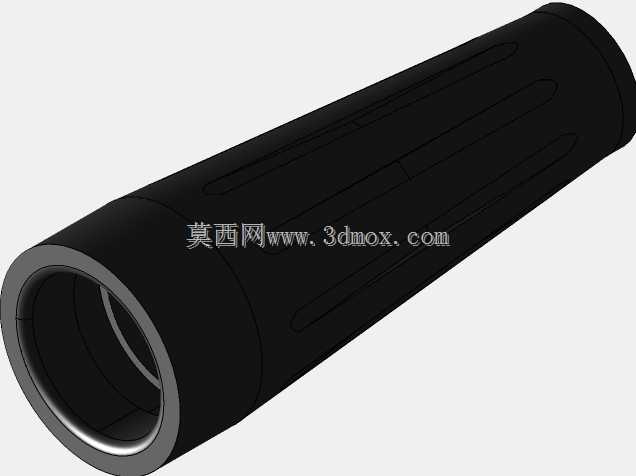

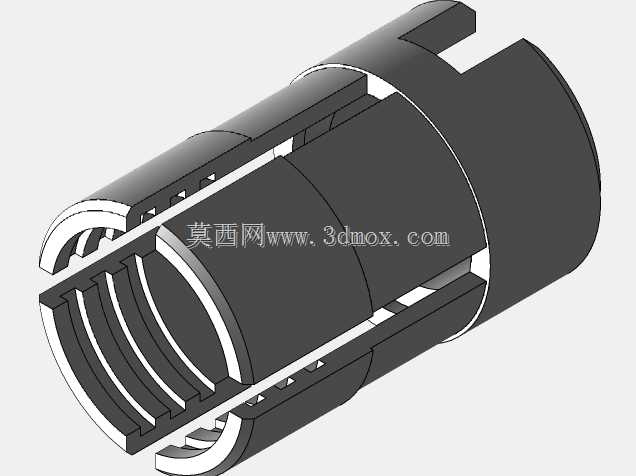

　　或者拆解内部密封件时，可以用小型开口扳手卡住该扁位施加扭矩，避免整个接头跟转损伤内部焊接的线缆芯线。尾部的应力消除结构是这类线缆连接器的核心设计点之一：模型里尾段的多道纵向开槽橡胶/弹性塑料护套，在线缆反复弯折的时候，可以把弯曲应力分散在较长的护套段上，避免线缆和接头硬连接的位置出现应力集中，长期弯折后铜芯断裂、外护套破皮；开槽结构让尾套拥有合适的径向抱紧力，穿入不同线径的线缆时，尾套内壁可以均匀包裹线缆外被，既不会夹伤线缆绝缘层，又能提供足够的拉脱阻力，即使线缆受到意外拖拽，拉力也会传递到接头的夹持结构上，不会直接作用在内部的焊接点上。整个连接器的轴向尺寸分段经过合理匹配：前端插合段长度刚好满足插座内部接触件的插合行程，

　　不会出现插合不到位接触不良、或者插合过量顶弯接触件的问题；中段外壳的最大外径适配标准的面板安装开孔尺寸，配套的锁紧螺母可以从面板后侧拧入，把插座固定在设备面板上，插头插合后外露的外径和周边器件预留出足够的手指操作空间，不需要额外留出台阶避让。建模时各零件的配合边界都做了还原：金属外壳之间的螺纹连接段预留了合理的装配间隙，绝缘件和金属外壳之间的定位卡槽对应准确，尾套和金属主体的卡接台阶做了倒扣结构，装配后尾套不会从主体上脱出；外壳上的防误插定位槽和插座的定位键对应，插合时只有唯一的角度可以推入，避免多芯信号插针错插导致的引脚定义接反。这类连接器在做整机结构设计时，工程师往往需要提前在面板上开出对应规格的安装孔，同时在插头尾部预留出线缆弯曲的半径空间，这套完整模型可以直接导入整机装配中，模拟插头插合后的总长度，核算机柜关门之后插头和柜门内壁的安全间隙，也可以模拟线缆从接头尾部引出后的弯折走向，避免布线时线缆过度弯折超过最小弯曲半径，同时在做设备维修拆装模拟时，可以验证插拔插头的动作路径上有没有其他元器件遮挡，提前调整内部器件的布局位置，减少后期打样后出现的装配干涉问题。
