偏心异径变径管DN100转DN50管件

　　在工业管路系统的现场布置中，异径管是解决两段不同公称通径管道对接的核心过渡件，而偏心异径管相较于同心异径管，有着不可替代的安装适配价值。这款DN100至DN50的偏心异径管件，采用无焊缝整体成型结构，两端分别对应4英寸与2英寸的标准管路接口，在泵入口管路、水平敷设的液体输送管线、需要避免气蚀与积液的工艺管道场景中被大量使用。

　　从实际工程选型逻辑来看，水平安装的液体输送管道如果采用同心异径管，变径位置的管顶会形成台阶状高点，管路运行过程中析出的气体会在这个高点聚集，形成气袋，轻则造成管路流量波动、输送效率下降，重则在泵入口位置引发气蚀，损坏叶轮与泵腔密封；而如果是输送含少量杂质、停机需要排净管路存液的工况，同心异径管的管底台阶又会形成积液死角，残留介质无法完全排空，冬季易冻裂管道，输送易结晶介质时还会在死角处积料堵塞。偏心异径管将两个端面的母线一侧取齐，水平安装时可以选择管顶平接或者管底平接：泵入口水平进管时采用管顶平接，彻底消除管顶高点气袋，保证泵入口流态稳定，避免气蚀；自流排净管路采用管底平接，让管底全程保持连续坡度，管路内的残液可以完全顺着坡度排净，不存在积液死角。

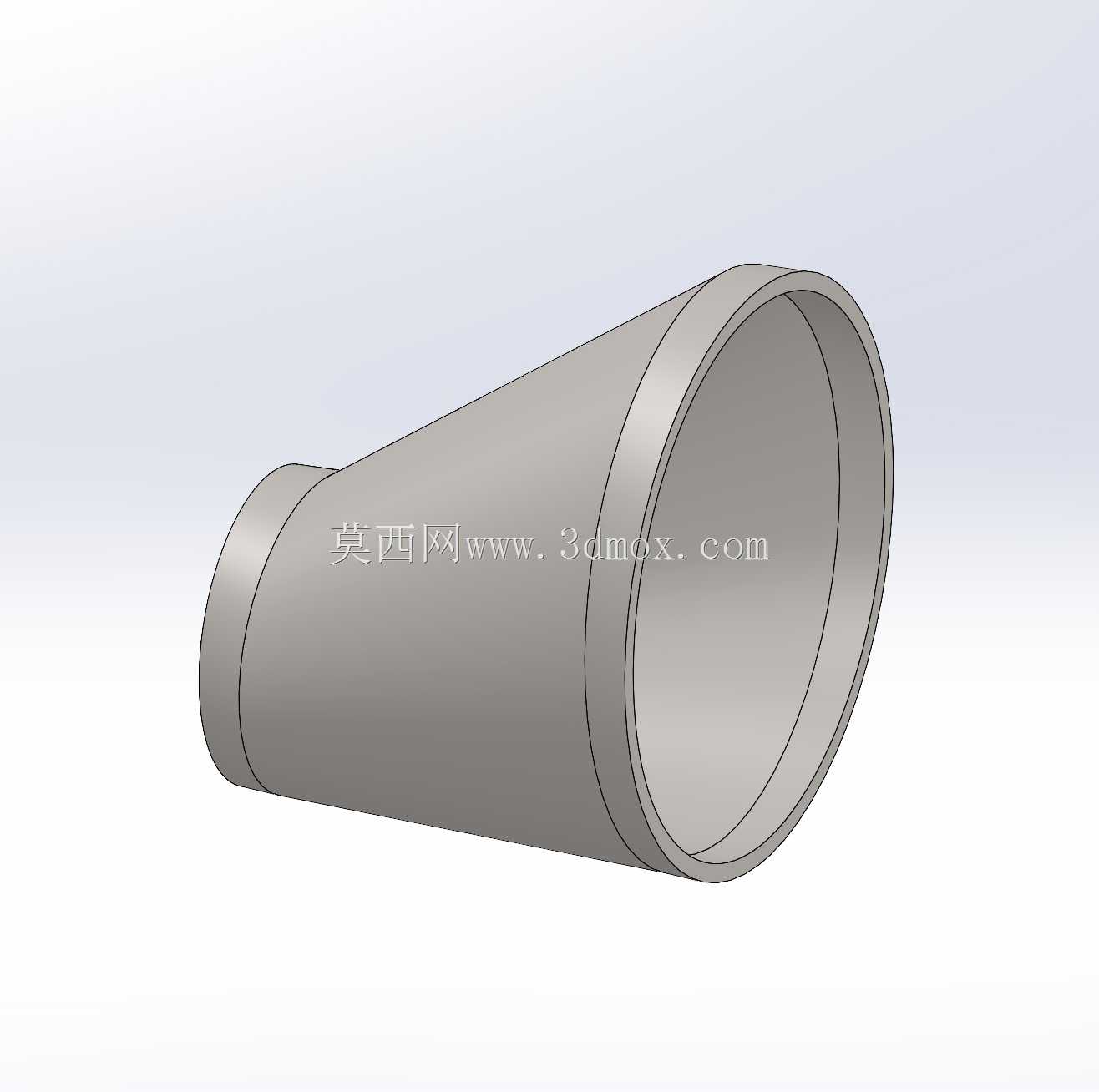

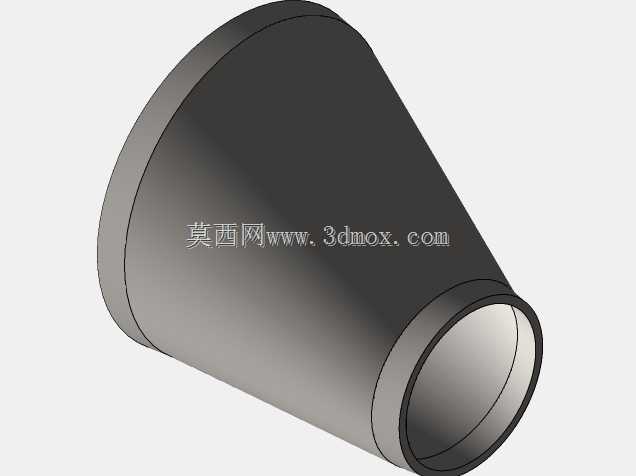

　　这款管件的整体结构为锥形过渡筒体，大端公称通径DN100对应外径114mm的常规无缝钢管尺寸，小端公称通径DN50对应外径60mm的常规无缝钢管尺寸，两端预留标准对接焊的接口段，直段长度满足管道焊接施工时的坡口加工、组对定位要求，现场安装时可以直接和两端同规格管道对焊连接，不需要额外加装转换法兰。整体无焊缝的成型结构，避免了焊接异径管存在的焊缝热影响区应力集中、焊缝位置腐蚀渗漏的隐患，管件内壁光滑连续，变径段的锥度经过流态优化，介质从大端流向小端时，通径收缩平缓，不会出现突然截流造成的局部涡流、压损骤增问题，输送清水、化工介质、压缩空气等不同流体时，管路的局部阻力系数远低于 abrupt 变径的焊接结构。

　　建模过程中，首先确定两端接口的同轴偏移关系：偏心异径管的大小端圆心不在同一条轴线上，偏移量恰好等于两个通径半径的差值，以此保证其中一侧母线为平直共面。先绘制两个不同直径的端面草图，定位好偏心距后通过放样特征生成锥形过渡筒体，再对两端的对接直边进行等壁厚抽壳，壁厚选取常规工业管道对应的标准壁厚，满足1.6MPa及以下常规工况的承压要求。管件两端的边缘做了微小的倒角处理，既方便现场组对时管道插接定位，也避免锐边在运输、安装过程中划伤施工人员。

　　从安装边界来看，这款管件的整体轴向长度符合国标异径管的长度系列规范，不需要在管路布置时额外预留多余的安装空间，和同规格的同心异径管安装长度完全一致，现场改造替换时可以直接互换，不用调整两端管道的支撑位置。在三维管路布线设计时，工程师可以直接调用该模型放入管线 assemblies 中，偏心侧的平直母线可以精准对齐管顶或者管底的基准面，快速完成管路的标高、坡度校核，避免二维图纸中容易出现的偏心方向装反、平接基准选错的问题。在化工、给排水、暖通、泵站管路的设计中，这类偏心异径件是管道材料表中必不可少的标准配件，模型还原了实际产品的所有外形与接口特征，可直接用于管路干涉检查、安装空间校核、材料统计汇总，完全匹配现场施工的实际安装需求。
