立式带座脚踏轴承三维结构设计

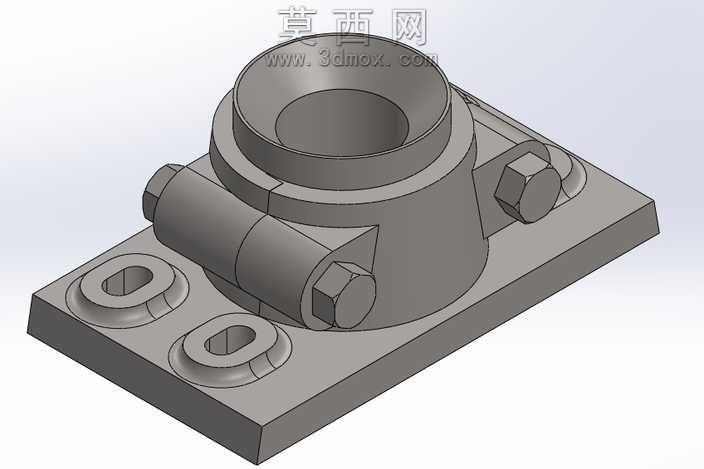

本作品为立式带座脚踏轴承的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循机械设计规范，对各部件的配合公差、装配关系进行了完整还原。模型整体分为方形安装底座、轴承主体抱箍、侧置锁紧螺栓、顶部轴套承孔四个核心结构模块，建模时首先绘制底座的二维草图，通过拉伸凸台生成带安装沉孔的方形基座，对安装孔位置添加沉头座特征，还原实际安装时螺栓埋入的结构细节，同时对底座与轴承主体衔接的位置添加圆角过渡特征，避免应力集中的结构缺陷。轴承主体部分采用回转类特征建模，先绘制轴向截面草图通过旋转凸台生成主体承孔结构，承孔内壁预留青铜衬套的安装配合间隙，还原衬套与铸铁基体的过盈配合装配关系；主体两侧设计对称的锁紧抱箍结构，通过拉伸切除生成螺栓穿装孔，配套的六角头螺栓与螺母采用标准件参数化建模，还原螺纹收尾、六角头倒角等细节特征，抱箍与主体的分界面精准对齐，还原实际装配时螺栓锁紧后抱箍夹紧轴类零件的工作原理。模型渲染阶段采用哑光铸铁材质赋予底座与轴承主体，金属表面添加细微的铸造纹理质感，螺栓螺母采用镀锌钢材质，设置合适的反光度与粗糙度参数区分不同部件的材质差异，青铜衬套部位采用铜合金材质，调整金属色泽与哑光铸铁形成视觉区分，渲染时采用柔和的环境光搭配定向补光，清晰展现各部件的结构轮廓与装配层次。设计过程中重点还原了该类轴承的垂直轴支撑功能，在轴承主体侧方预留润滑脂注油通道，连通内部衬套与轴的配合面，还原润滑油脂存储与导流的空腔结构，衬套内壁设计油槽特征，保证工作时润滑脂能够均匀分布在摩擦面；底座的两个长圆形安装孔设计为可调节结构，还原实际安装时可微调轴承固定位置的使用需求，所有部件的装配约束完全按照实际机械装配逻辑添加，可直接用于装配干涉检查、工程图生成以及运动仿真演示，模型的所有特征参数均可编辑调整，能够适配不同轴径、不同安装尺寸的变型设计需求。
