方形智能刷卡设备外壳结构设计

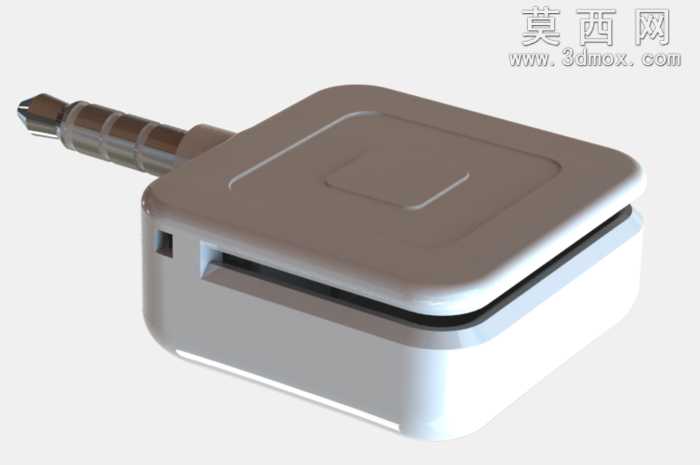

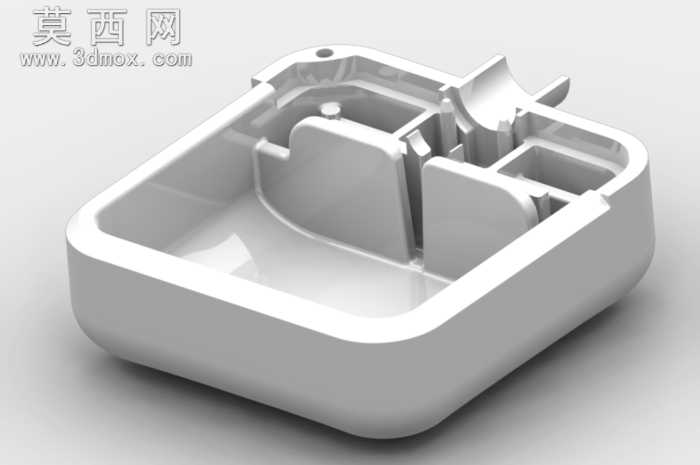

本作品为适配信用卡刷卡功能的智能设备塑料外壳三维模型，整体采用圆角方形的一体化壳体造型，在三维建模过程中，首先通过草图绘制确定壳体的外轮廓基准，以等半径圆角处理所有外边缘棱角，避免尖锐边角带来的使用安全隐患，同时提升外观的柔和质感。建模阶段采用抽壳命令构建基础壳体壁厚，均匀控制壁厚数值保证注塑成型时的材料流动性，避免出现缩痕、填充不足等工艺缺陷。壳体内部根据功能模块的装配需求，设计了多组分隔式安装筋位与卡扣结构，不同高度的竖向筋条将内腔划分为多个独立安装区域，分别对应主控电路板、读卡模块、供电组件的安装位置，筋条顶部预留的定位凸台可与电路板上的定位孔精准配合，无需额外螺丝即可实现电路板的预固定，提升装配效率。壳体侧壁设计有内凹的卡扣卡槽，可与上盖实现免螺丝扣合，方便后期设备的维护与检修。在材质渲染环节，为壳体赋予哑光ABS塑料材质，调整材质的粗糙度参数模拟真实塑料外壳的细腻磨砂质感，避免高反光带来的廉价感，同时通过环境光遮蔽效果强化内部筋位与壳体连接处的结构层次感，清晰展现各部分结构的衔接关系。设计过程中充分考虑手持使用的握持手感，壳体侧边的圆角弧度经过多次参数调整，匹配手掌自然握持时的贴合曲线，底部做微弧收边处理，放置在桌面时可保持稳定不打滑。内部结构的排布充分利用壳体内腔空间，在保证各功能模块有足够安装间隙的前提下，尽可能压缩整体体积，实现产品的小型化设计，所有筋位的厚度均控制在合理范围内，与壳体主体壁厚保持均匀比例，避免注塑生产时出现应力集中导致的壳体变形问题，同时在壳体边角位置预留有挂装孔位，可支持桌面放置与壁挂安装两种使用场景，拓展产品的适用范围。
