CA6140车床三轴槽斜交横臂传动构件

　　该斜交横臂构件应用于CA6140普通卧式车床的进给传动与操纵联动机构中，属于车床溜板箱、进给箱之间传递换向动作、联动拨叉位移的中间传动杆件，在车床操作工位承担将操纵手柄的旋转动作转化为多轴滑移齿轮换位的核心传动功能。车床实际运行过程中，操作者扳动进给操纵手柄时，横臂通过三个端部轴孔分别铰接操纵转轴、换向拨叉轴与定位联锁轴，三个轴孔的空间斜交布局完全匹配车床进给机构的非共面传动路径，避免多杆件运动干涉，同时保证进给换向、丝杠光杠切换、纵横进给互锁三个动作同步联动，杜绝车床同时接通纵横进给造成的机构撞损事故。

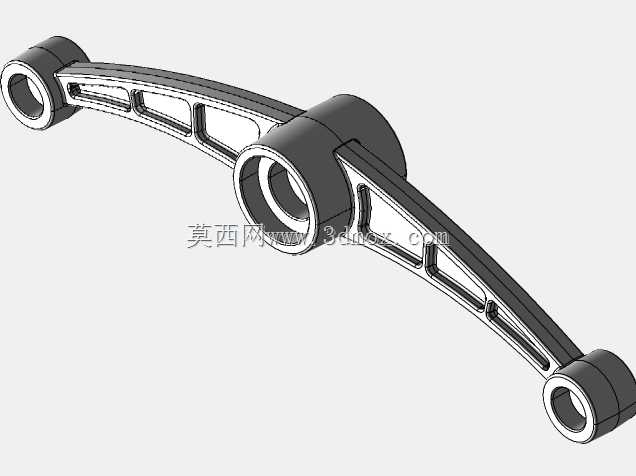

　　从结构设计思路来看，该构件采用三端带套筒轴孔的弧形长臂布局，三个轴孔的轴线并非处于同一平面：中部大直径轴孔作为整个横臂的回转支撑基准，套装在车床操纵机构的固定枢轴上，两端小直径轴孔分别通过圆柱销与两组拨叉组件铰接，臂身整体沿运动包络轨迹做弧形弯折，既避让了溜板箱内部相邻的齿轮、传动轴与润滑管路，又在有限的箱体安装空间内最大化力臂长度，降低操作者扳动手柄所需的操作力。臂身内部采用轻量化镂空筋格设计，沿臂的受力走向布置纵向加强筋，在保证构件整体抗弯、抗扭刚度的前提下，大幅去除非受力区域的冗余材料，相比实心等截面杆件减重超过40%，同时减少铸件凝固过程中的壁厚差，降低铸造内应力与变形风险，适配车床批量生产的铸造成型工艺。

　　外形尺寸与安装边界方面，中部主支撑轴孔的孔径匹配CA6140车床操纵枢轴的标准轴径，孔内预留润滑脂槽与油孔位置，装配后可定期注入润滑脂降低铰接面磨损；两端铰接轴孔的孔径与拨叉组件的连接销采用过渡配合，孔端面加工有沉孔用于容纳销钉端部与挡圈，装配后销钉不会突出臂体表面。整个横臂的弧形外轮廓在全行程摆动范围内，与溜板箱内壁、相邻滑移齿轮端面、润滑管路的最小安全间隙控制在3mm以上，不存在运动卡滞风险；臂身的厚度方向尺寸完全适配溜板箱内部的轴向安装空间，装配后无需额外修磨即可完成就位。

　　实际工况适配层面，该构件在车床长期频繁换向操作中，需要承受反复的交变扳动力与冲击载荷，臂身的筋格布局将铰接点的载荷直接传导至中部支撑套筒，避免长臂根部出现应力集中；三个轴孔的端面均预留了耐磨垫片的安装位，长期磨损后仅需更换垫片即可恢复铰接间隙，无需整体更换构件。该结构的空间斜交设计解决了传统直臂传动杆件无法在非共面轴系间传递联动动作的痛点，在老旧CA6140车床的备件替换、进给机构改造场景中，可直接匹配原有安装点位，不需要对溜板箱箱体做额外加工，能够快速恢复车床进给操纵的联动精度与互锁可靠性。
