CA6140车床进给箱安装固定板

　　这块钣金安装板是CA6140普通车床进给箱部位的配套固定件，在车床进给传动系统里承担进给箱箱体与床身导轨侧安装基面之间的定位、承载与连接作用。从实际装配关系来看，进给箱作为车床进给链的核心部件，内部容纳滑移齿轮变速机构、丝杠光杠传动输出端以及操纵拨叉组件，工作时齿轮啮合产生的交变载荷、丝杠传递的切削进给反力都会通过箱体底部的安装面传导到这块固定板上，因此板件的平面度、孔位同轴度直接决定进给箱运转时的振动幅度与齿轮啮合精度。

　　板体采用整块Q235钢板经激光切割下料后折弯成型，整体为矩形平板结构，厚度选取8mm规格，这个厚度是在长期机床维修测绘中反复验证的数值：6mm板在进给箱满负荷快速走刀时会出现轻微共振，板面振纹传导到挂轮架处会导致光杠传动出现周期性进给脉动；10mm板则会无谓增加床身安装基面的局部负重，且折弯后安装孔与床身原有T型槽的对位容错空间被压缩，8mm厚度刚好在刚性与装配工艺性之间取得平衡。

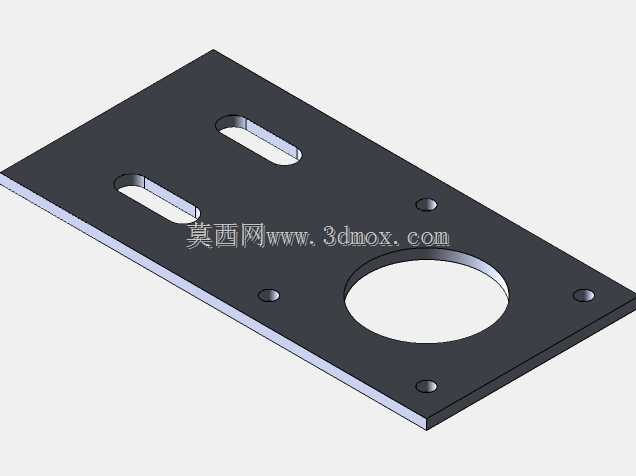

　　板面的孔系布局完全匹配CA6140进给箱的原厂安装点位：居中位置的大直径通孔是进给箱输出轴的避让孔，光杠与丝杠从该孔中穿过连接到溜板箱，孔边预留的3mm间隙是为了避免箱体工作时的热膨胀导致轴件与板孔发生刮擦，同时也给装配时的轴系对中留出微调余量。大孔周边均匀分布的六个小圆孔是进给箱箱体的螺栓固定孔，采用M12内六角螺栓穿装，孔位位置度公差控制在0.2mm以内，装配时先将两个对角螺栓预紧，转动进给箱手柄切换各档进给量，确认齿轮滑移无卡滞、各档位传动噪音均匀后再按对角顺序全紧，最后打定位销锁定箱体位置。

　　板面上方开设的两个平行长圆形腰孔是床身侧的安装调节孔，腰孔的长度方向沿车床床身的水平轴向布置，这个设计是进给箱装配的关键工艺结构：挂轮架处的交换齿轮需要根据车削螺纹的螺距、进给量的大小更换不同齿数的齿轮，腰孔允许进给箱整体沿床身方向小幅平移，以此调整交换齿轮的中心距，保证齿轮啮合侧隙在0.1~0.3mm的合理区间，既不会因侧隙过小出现齿轮抱死、齿面过早磨损，也不会因侧隙过大导致进给传动反向间隙超标，车削螺纹时出现螺距累积误差。

　　从安装边界来看，板件的下边缘折弯出15mm高的翻边，这个翻边紧贴床身侧面的安装基准面，一方面承担板件的竖向定位，省去装配时反复找平的工序，另一方面翻边与床身面接触后形成连续的密封挡边，车床工作时飞溅的切削液、润滑油会顺着翻边导流到床身的回油槽内，不会渗入进给箱与床身的结合缝隙中，避免长期使用后缝隙内积存油泥、铁屑导致螺栓锈蚀拆卸困难。板件的四个边角都做了R5圆角处理，去除激光切割产生的锐边毛刺，装配维修时不会划伤操作工人的手套与线缆，也避免应力集中导致板件在长期交变载荷下从边角处产生裂纹。

　　在实际机床改造场景中，这块固定板也常被用作进给箱部位附加功能组件的安装载体，比如加装进给数显光栅尺的读数头支架、外挂式进给伺服电机的转接支座、切削液喷淋管路的固定码板，都可以直接利用板面上已有的螺纹孔或者在板面空白区域二次钻孔攻丝，不需要在床身本体上施焊或打孔，保护原厂床身的导轨精度不受加工应力影响。板件表面做发黑氧化处理，在车间潮湿、多切削液雾气的环境下可以长期保持防锈能力，表面粗糙度控制在Ra6.3，既保证与箱体结合面的接触刚度，也不需要过高的表面加工精度造成制造成本浪费。

　　建模过程中需要重点核对腰孔的中心距与CA6140床身安装T型槽的间距完全一致，大避让孔的圆心要与进给箱输出轴的理论轴线同轴，六个固定孔的孔位要按照箱体底部的安装螺孔实际测绘尺寸绘制，不能直接按理论对称布局生成，否则装配时会出现螺栓穿装困难、强行锁紧后箱体轴承孔错位的问题。板件折弯处的内圆角取钢板厚度的1倍即R8，符合钣金折弯的最小折弯半径要求，折弯后板件的平面度误差控制在0.15mm以内，保证箱体安装后结合面贴合率达到85%以上，杜绝进给箱工作时出现松动窜动的隐患。
