英制内螺纹直通止回阀结构

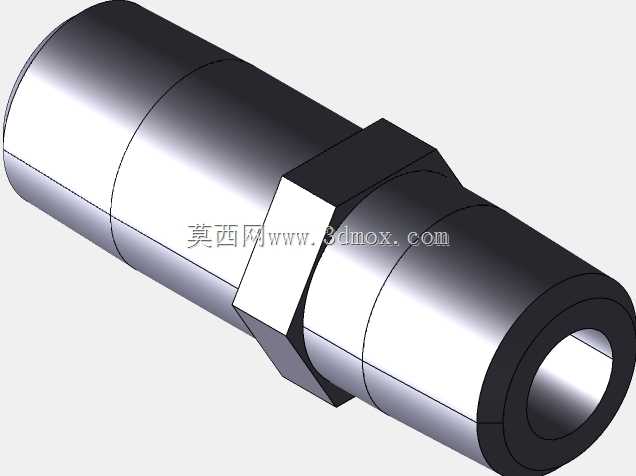

　　该止回阀采用直通式圆柱外形，两端为英制NPT内螺纹接口，规格对应1/4 NPT，整体以不锈钢材质思路进行建模，适合在洁净流体、压缩空气、低压液体及小型工艺管路中作为单向导通元件使用。模型重点表达了阀体外部轮廓、中部六角装夹面、两端螺纹连接边界以及内部通道的装配关系，能够用于管路布置校核、阀件选型演示和设备三维布局。

　　从实际使用场景看，这类小型止回阀常安装在空间紧凑的支管、仪表旁通、气动控制回路或水处理设备管路中。其作用不是截断或调节流量，而是在介质正向流动时允许通过，在反向压力出现时自动关闭，避免回流造成泵反转、仪表受损、介质串路或工艺污染。由于两端均为内螺纹，安装时可直接与外螺纹管接头、短节或设备接口配合，管路走向保持同轴，占用空间相对较小。

　　外形设计上，阀体主体为阶梯圆柱结构，两端开口区域保留足够壁厚，以承受螺纹旋入和管路压力带来的局部载荷。中部设置六角平面，便于使用开口扳手或小型管钳进行拧紧定位，也能在检修拆卸时提供可靠受力面。六角段与圆柱段之间通过过渡面衔接，既减少外形突变，也便于加工时在数控车削和铣削工序中装夹定位。模型外观没有额外手柄、执行器或法兰结构，说明其工作方式依赖介质压差自动动作，结构简单，维护点较少。

　　安装边界方面，选型时不能只关注螺纹公称尺寸，还需要确认阀体总长度、最大外径、六角对边尺寸以及两端内螺纹有效旋合深度。直通布置时，阀件轴线应与管路轴线一致，避免强行对中造成螺纹偏载。由于NPT螺纹属于锥管螺纹，装配时会通过牙型过盈形成密封，实际工程中通常配合生料带或螺纹密封胶使用；三维布局阶段应在阀两端预留扳手旋转空间和管接头旋入长度，不能把相邻零件贴得过近，否则现场装配会出现工具无法进入或接头不能达到额定旋合深度的问题。

　　结构设计思路上，这种阀件强调可靠关闭与较低流阻之间的平衡。外部采用对称直通形式，可减少流向转折；内部则需要布置阀芯、密封面和复位元件，使介质在正向压力下推开密封件，在压力下降或反向时迅速回座。不锈钢材质取向适用于水、蒸汽冷凝水、弱腐蚀介质以及对卫生和锈蚀较敏感的场合，但具体承压、耐温和密封件材料仍需依据工况确定。建模时应特别注意内螺纹入口倒角、端口台阶、六角面位置和内腔最小通径之间的关系，这些特征会直接影响加工可行性、装配干涉判断和流道有效面积。

　　在设备总体设计中，该模型可作为管路附件放入装配体，用于检查阀件与机架、泵体、管夹、软管接头之间的净距；也可在维修仿真中验证拆卸方向。若用于加工沟通，外形模型能够清楚表达毛坯棒料直径、车削长度、铣六方位置和端口加工基准；若用于选型汇报，则能直观展示单向阀的连接方式和安装姿态。整体结构紧凑、接口明确，适合小口径管路防回流场景。
