航空航天赛事仿生承载支架结构

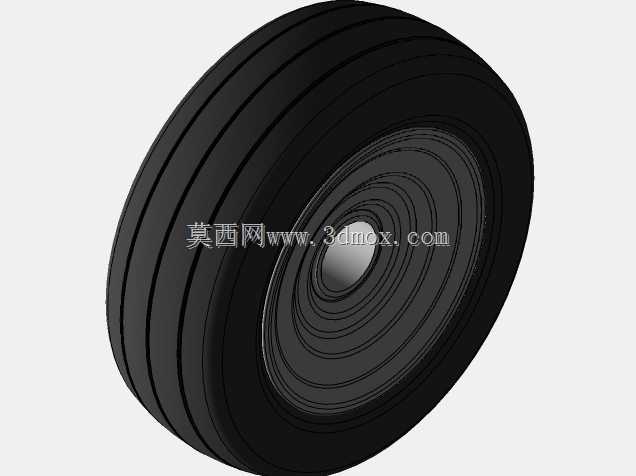

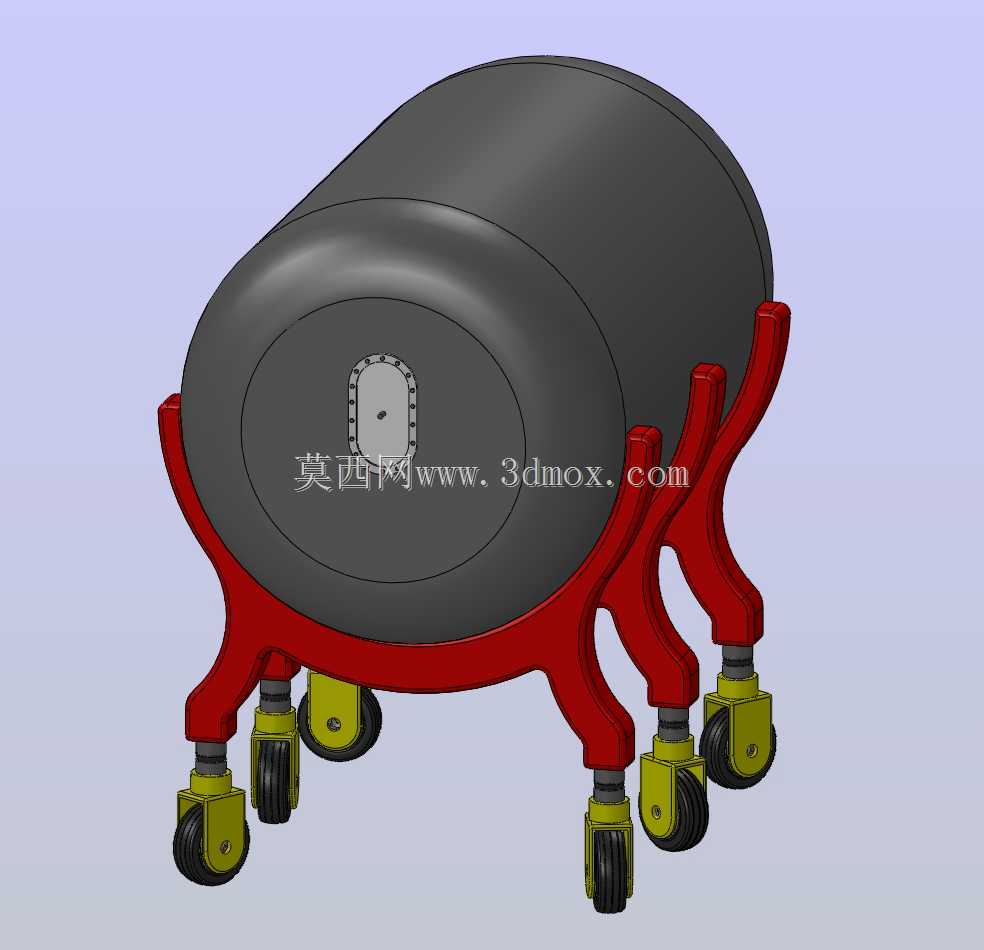

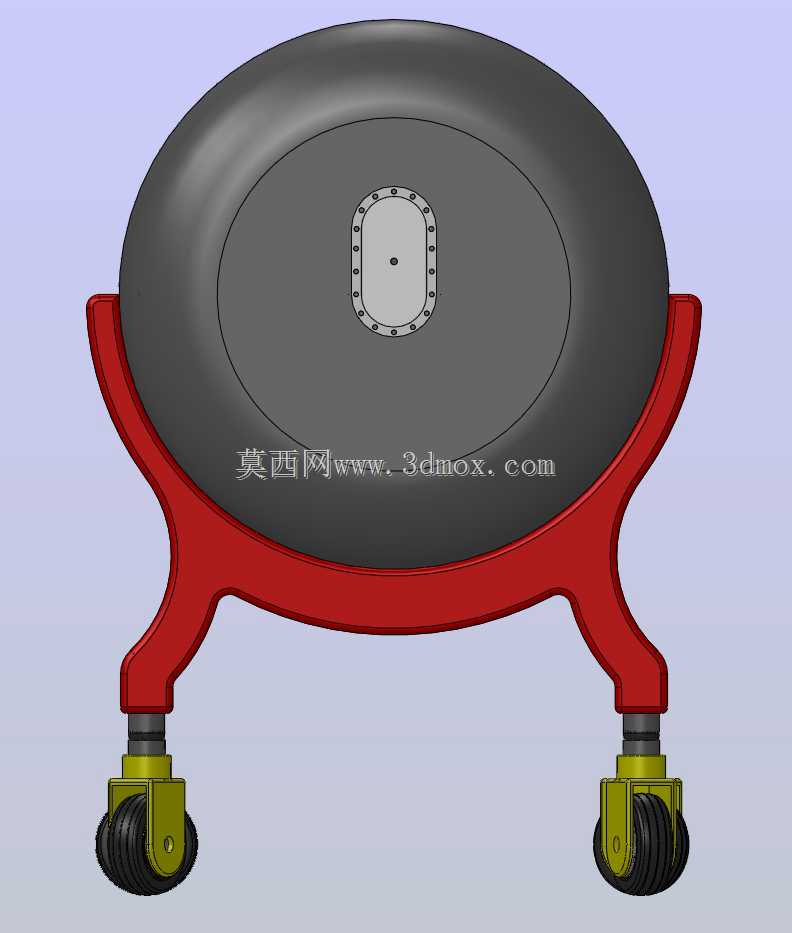

　　该异形承载支架的结构形态并非单纯追求外观变化，而是从载荷传递路径出发，将上部宽幅承接面、中部收窄过渡段与下部竖向支撑段连成连续受力体。上部开口呈分叉外展形态，可在接触被支撑件时形成较大的包覆与限位范围，避免局部点接触造成应力集中；两侧边缘向上扬起，既能够约束支撑对象的横向滑移，也让接触面在受压时具备一定的导向作用。中部曲线收窄不是装饰性曲面，而是顺应弯矩由上至下逐步变化的结果：靠近承接区域需要保留较宽截面以分散接触载荷，向下传递后则通过平滑曲面把力流引至主支撑柱，减少截面突变带来的疲劳风险。下部柱体保持较厚的实体轮廓，用于承担轴向压力与侧向倾覆力矩，末端可与基座、夹具或试验平台连接，形成稳定的支撑边界。

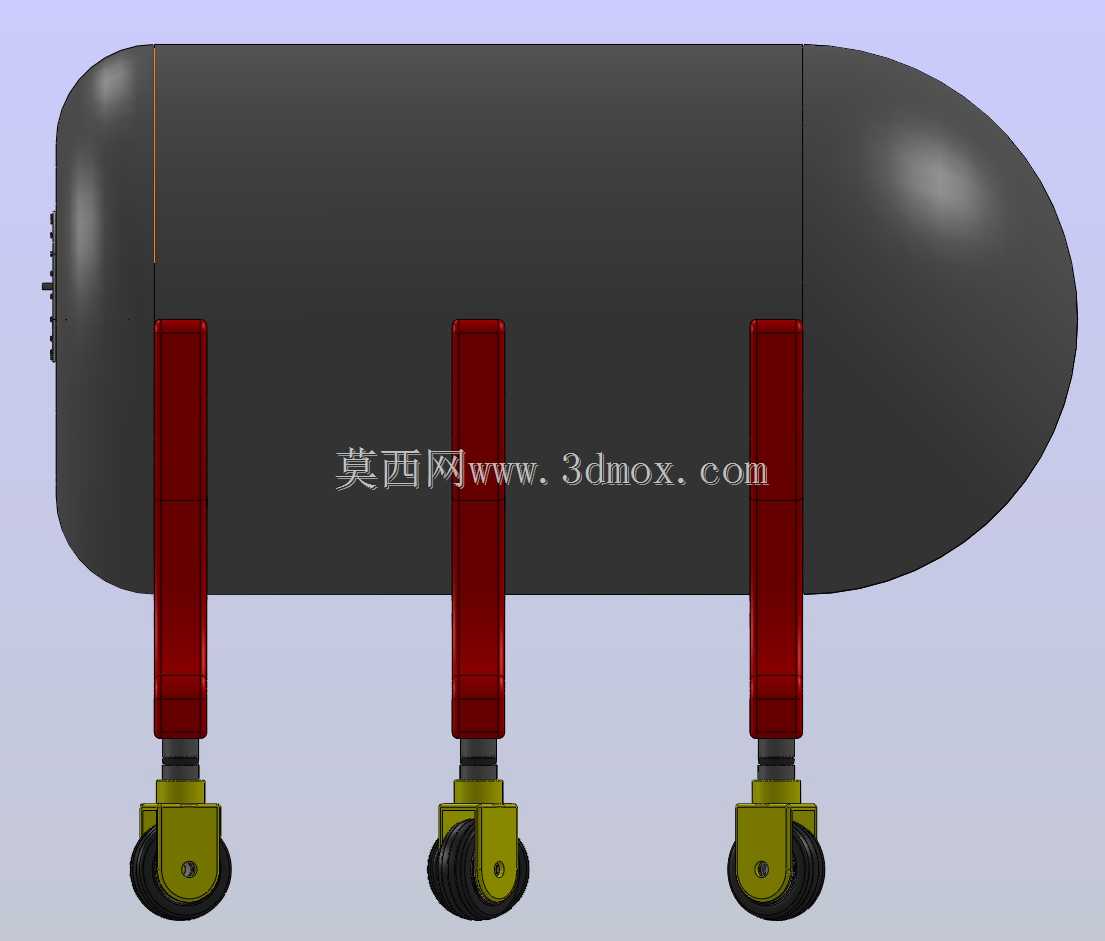

　　从实际使用场景看，这类支架适用于航空航天教学竞赛、轻型载荷工装、地面模拟试验以及异形部件临时定位。上部宽面可托举曲面零件、轻量化舱段模型或传感器安装组件；下部柱体可嵌入定位槽，也可通过附加压板、螺栓座完成固定。若用于赛事任务装置，支架可作为末端执行器与主承载框架之间的过渡件，把外部冲击、夹持反力和自重载荷导入骨架；若用于实验台架，则可作为可调支撑单元，在不同姿态下托举试件，保证测量或装配过程中位置稳定。

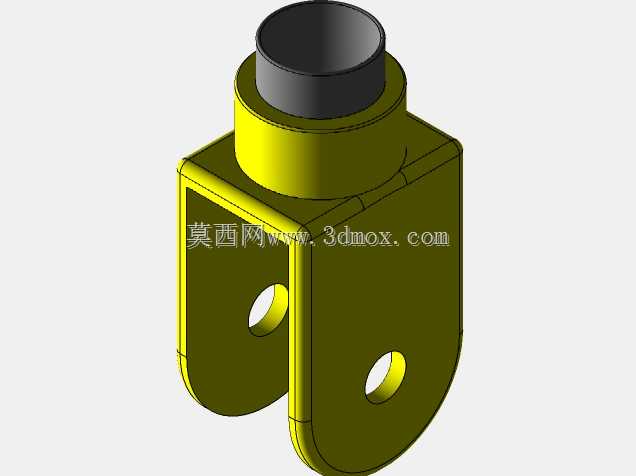

　　建模时需要重点控制三类边界。第一是承接面宽度与开口深度，宽幅区域决定了被支撑件的接触范围，过宽会增加相邻部件运动干涉概率，过窄则会降低限位能力；第二是中部过渡曲率，曲面应保证壁厚连续变化，避免在弯折内侧出现材料堆积、外侧出现拉伸过薄的问题；第三是下端安装边界，柱体末端需要预留足够的平直段或连接面，以便与底板、法兰、快换夹具配合。若后续需要加工，可在下端增加螺栓孔、销孔或卡扣结构，但孔位应避开主应力流线，尤其不能布置在曲面急剧转折处。

　　结构功能上，该件把支撑、导向、限位和载荷传递整合在同一实体中。上部叉形轮廓能够适应不同宽度的接触对象，当被支撑件落入开口区域时，两侧壁起到侧向定位作用；背部与内侧加厚区域承担弯曲载荷，使支架在横向受力时不易产生开口扩张。曲面过渡段将上部的分散载荷汇聚到竖向柱体，力流方向变化平缓，适合承受反复装拆带来的疲劳载荷。对于需要减重的使用场景，可在非主承载区设置减重腔，但内腔不应切断从承接面到安装端的连续材料路径；对于需要提高刚度的场景，则可在背部增加纵向加强筋，筋条方向应与弯矩平面一致。

　　外形尺寸协调时，应先确定被支撑件的接触包络，再反推上部开口跨度和支撑高度。支架高度影响倾覆稳定性，高宽比过大时，侧向力会在下端产生较大弯矩，因此底部需要扩大安装面或增加辅助支撑；上部厚度则与接触压强相关，若支撑对象表面较软，应适当增加接触面积并降低棱边硬度差。安装边界还要考虑操作空间，支架周围需预留手指或夹具取放空间，后侧曲面不能与邻近杆件、罩壳发生运动干涉。

　　在三维结构设计中，这类零件适合采用实体建模与曲面校核结合的方式完成。先搭建上下端连接基准，再以载荷路径绘制主干曲线，随后通过放样或多截面实体形成连续外壁；完成主体后检查截面面积变化、最小壁厚和转折半径。圆角处理应服从受力逻辑，内侧圆角可降低应力集中，外侧棱边则根据接触需求选择倒角或圆滑过渡。装配验证时，不仅要看静态位置，还要模拟支撑件放入、压紧、移出三个动作，确认开口导向、侧壁限位和底部固定在整个过程中都能有效工作。
